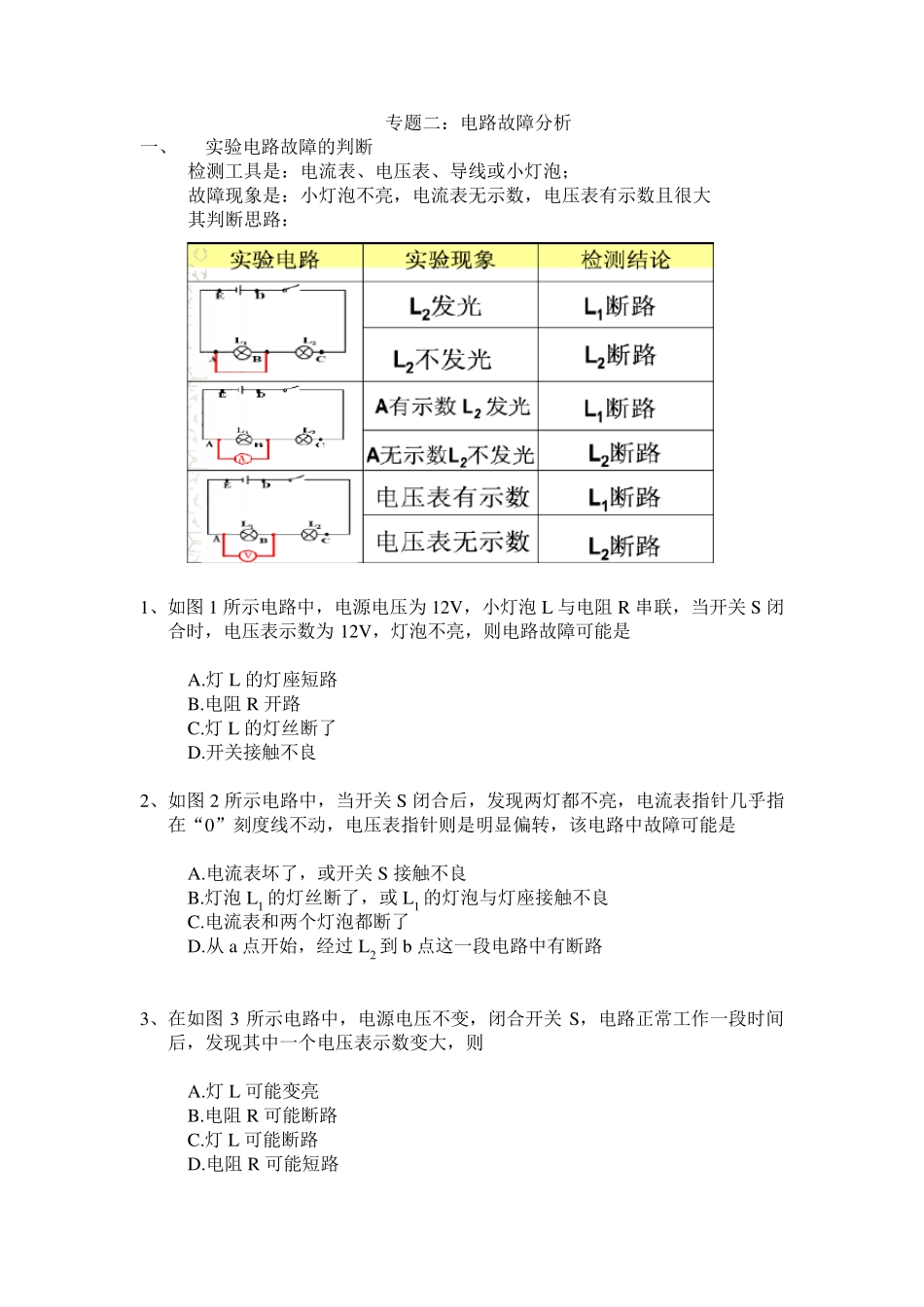

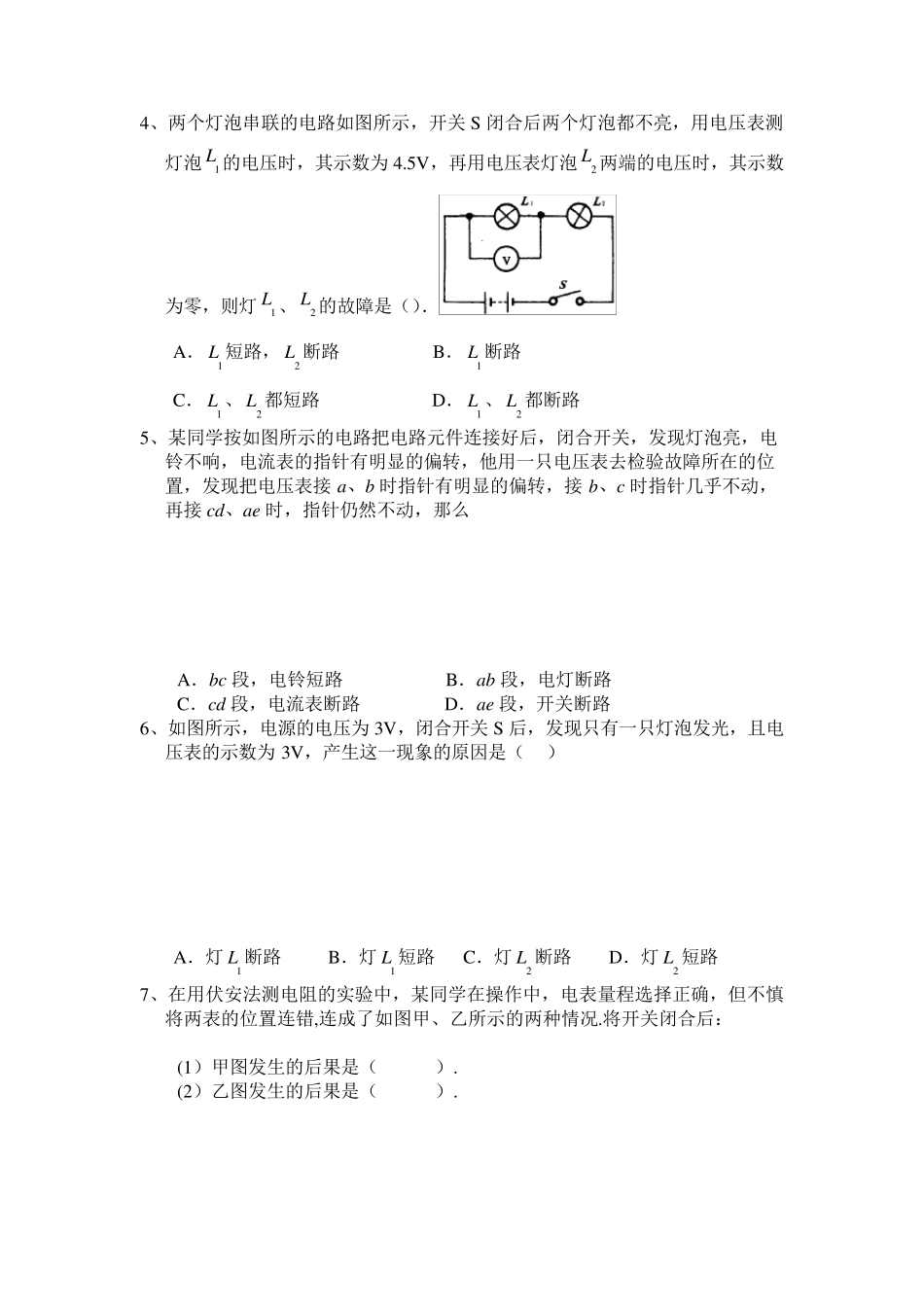

专题二：电路故障分析 一、 实验电路故障的判断 检测工具是：电流表、电压表、导线或小灯泡； 故障现象是：小灯泡不亮，电流表无示数，电压表有示数且很大 其判断思路： 1、如图1 所示电路中，电源电压为12V，小灯泡L 与电阻R 串联，当开关S 闭合时，电压表示数为12V，灯泡不亮，则电路故障可能是 A.灯L 的灯座短路 B.电阻R 开路 C.灯L 的灯丝断了 D.开关接触不良 2、如图2 所示电路中，当开关S 闭合后，发现两灯都不亮，电流表指针几乎指在“0”刻度线不动，电压表指针则是明显偏转，该电路中故障可能是 A.电流表坏了，或开关S 接触不良 B.灯泡L1 的灯丝断了，或L1 的灯泡与灯座接触不良 C.电流表和两个灯泡都断了 D.从 a 点开始，经过 L2 到 b 点这一段电路中有断路 3、在如图3 所示电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现其中一个电压表示数变大，则 A.灯L 可能变亮 B.电阻R 可能断路 C.灯L 可能断路 D.电阻R 可能短路 4、两个灯泡串联的电路如图所示，开关 S 闭合后两个灯泡都不亮，用电压表测灯泡1L 的电压时，其示数为 4.5V ，再用电压表灯泡2L 两端的电压时，其示数为零，则灯1L 、2L 的故障是（）． A．1L 短路，2L 断路 B．1L 断路 C．1L 、2L 都短路 D．1L 、2L 都断路 5、某同学按如图所示的电路把电路元件连接好后，闭合开关，发现灯泡亮，电铃不响，电流表的指针有明显的偏转，他用一只电压表去检验故障所在的位置，发现把电压表接 a、b 时指针有明显的偏转，接 b、c 时指针几乎不动，再接 cd、ae 时，指针仍然不动，那么 A．bc 段，电铃短路 B．ab 段，电灯断路 C．cd 段，电流表断路 D．ae 段，开关断路 6、如图所示，电源的电压为 3V ，闭合开关 S 后，发现只有一只灯泡发光，且电压表的示数为 3V ，产生这一现象的原因是（ ） A．灯1L 断路 B．灯1L 短路 C．灯2L 断路 D．灯2L 短路 7、在用伏安法测电阻的实验中，某同学在操作中，电表量程选择正确，但不慎将两表的位置连错,连成了如图甲、乙所示的两种情况.将开关闭合后： (1）甲图发生的后果是（ ）. (2）乙图发生的后果是（ ）. A．电流表和电压表都被损坏 B．电流表损坏，电压表示数为零 C．电流表示数为零，电压表有示数 D．电流表损坏，电压表有示数 8、做电学实验时，如图所示连接电路，闭合开关时，灯泡正常发光，电压表示数正常，但...
