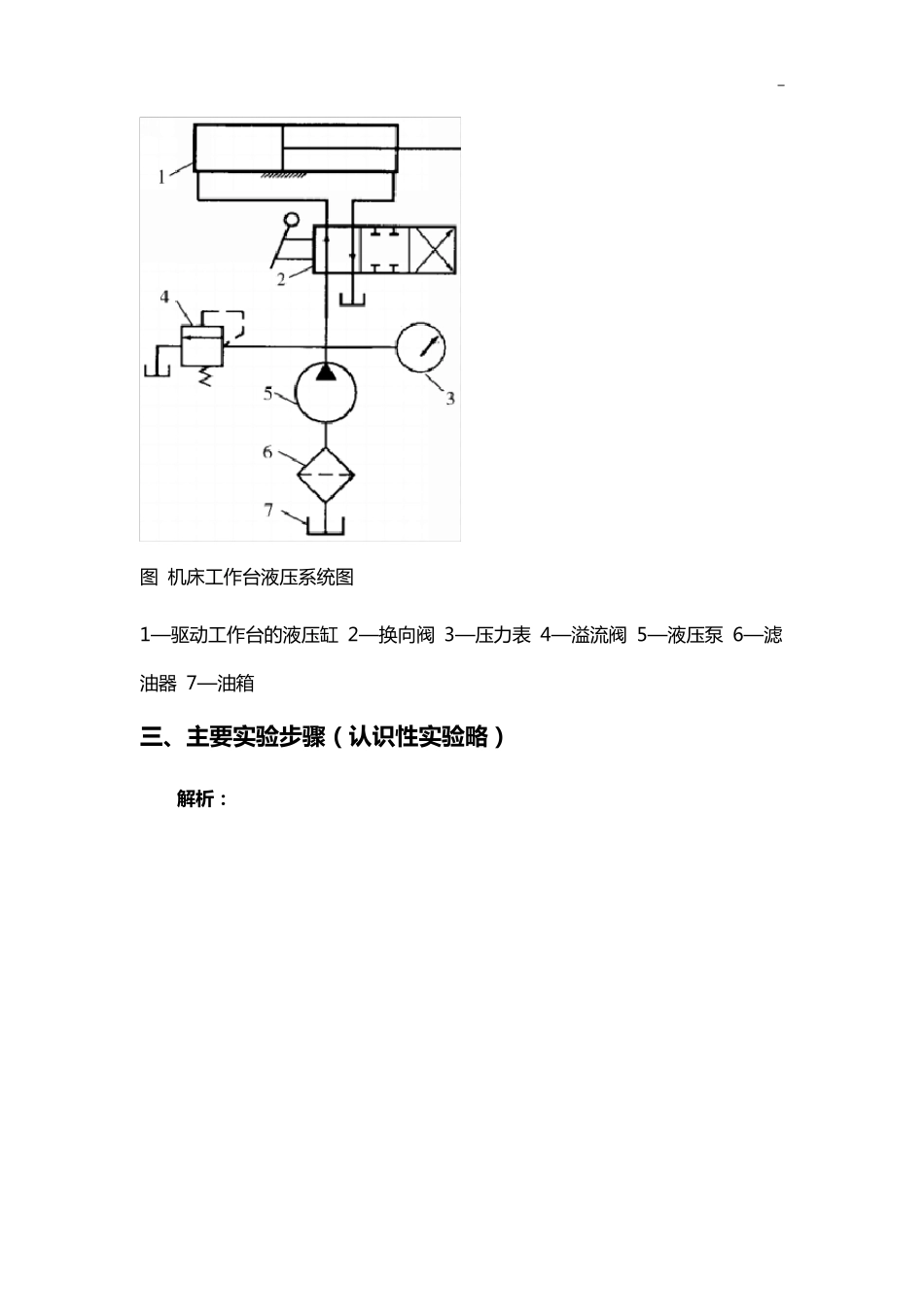

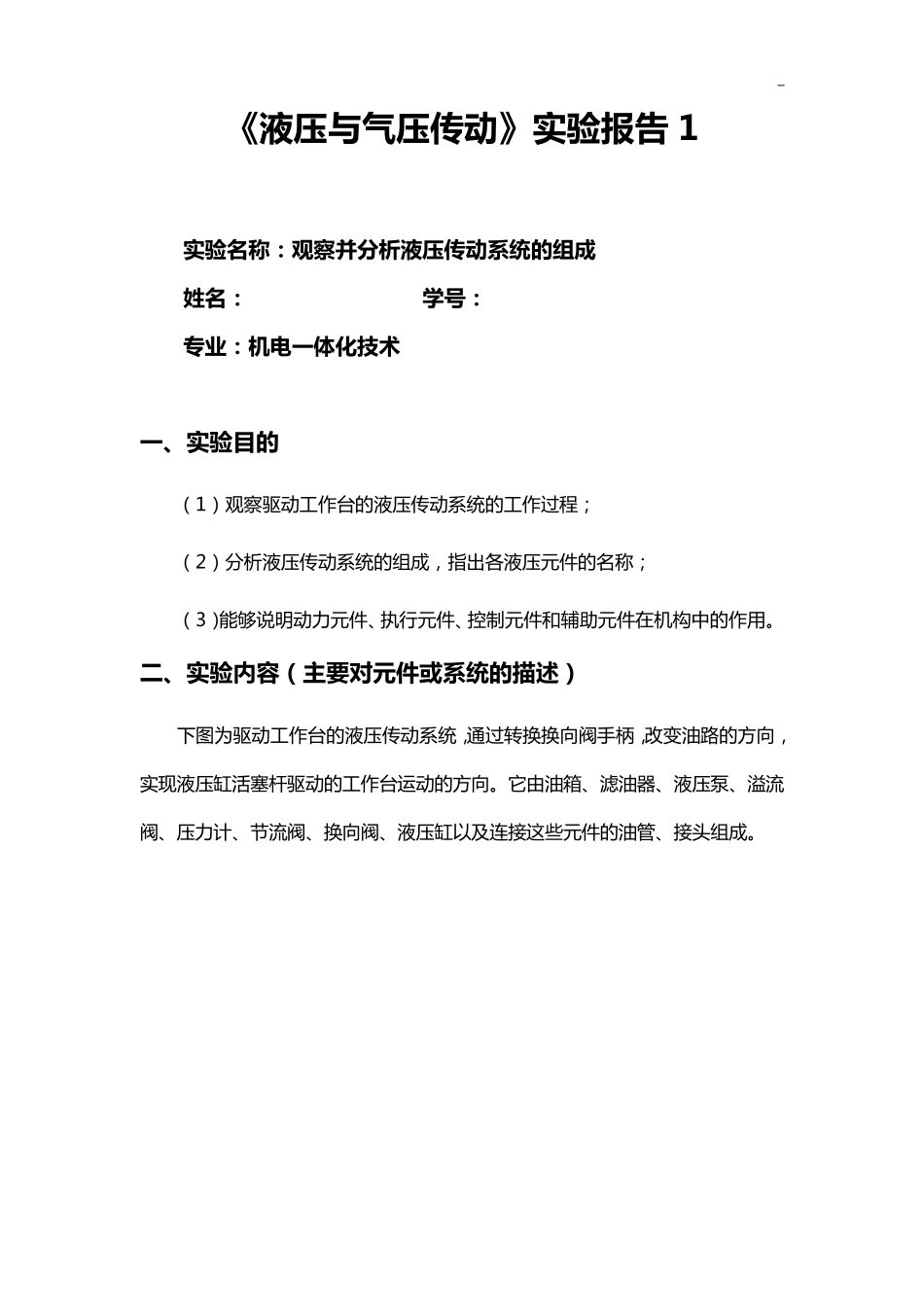

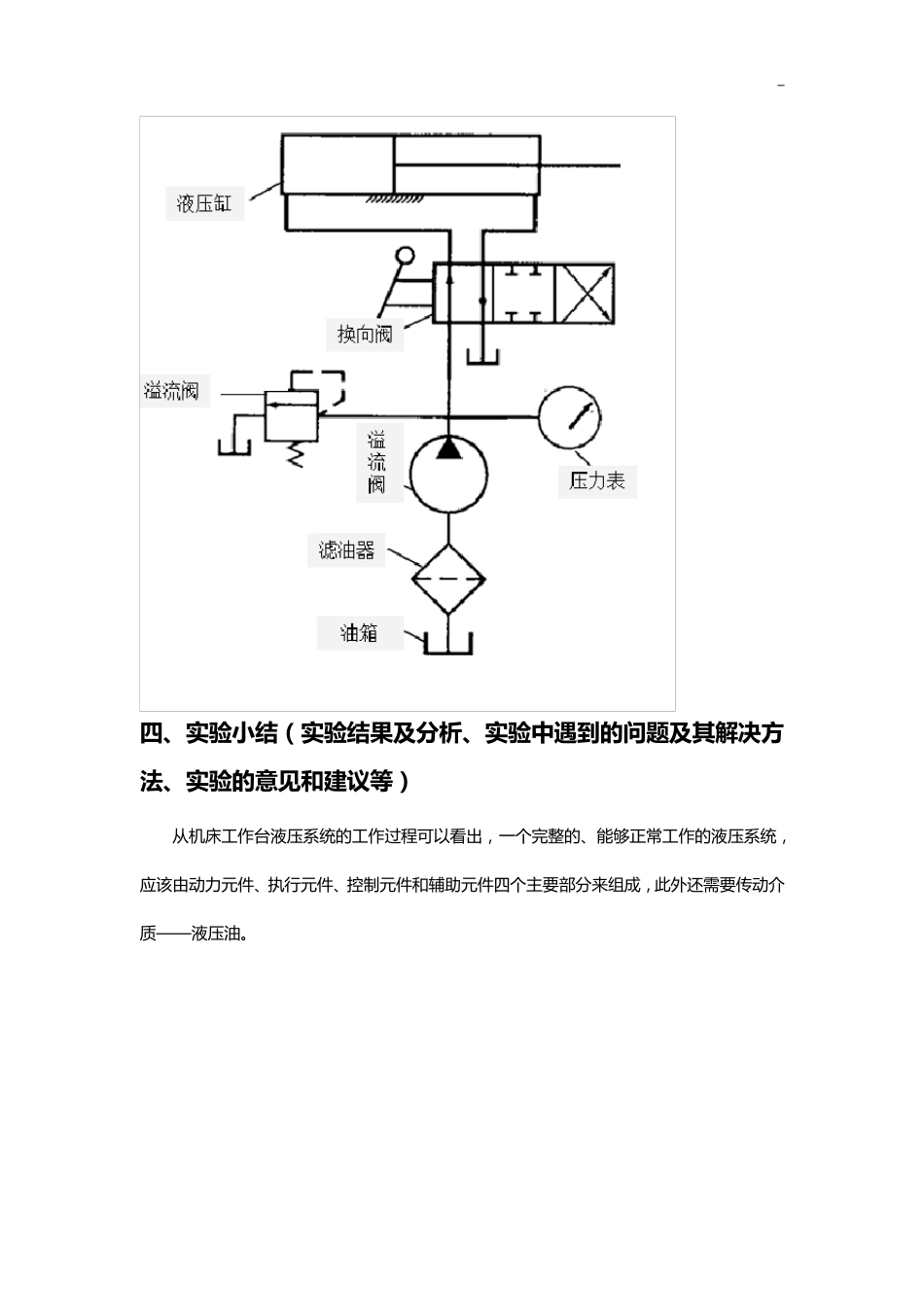

_ 《 液 压 与 气 压 传 动 》 实 验 报 告 1 实 验 名 称 ： 观 察 并 分 析 液 压 传 动 系 统 的 组 成 姓 名 ： 学 号 ： 专 业 ： 机 电 一 体 化 技 术 一 、实 验 目的 （ 1） 观 察 驱 动 工 作 台 的 液 压 传 动 系 统 的 工 作 过 程 ； （ 2） 分 析 液 压 传 动 系 统 的 组 成 ， 指 出 各 液 压 元 件 的 名 称 ； （ 3） 能 够 说 明 动 力 元 件 、执行元 件 、控制元 件 和辅助元 件 在机构中的 作 用。 二、实 验 内容（主要对元件或系 统 的 描述） 下图为驱 动 工 作 台 的 液 压 传 动 系 统 ，通过 转换换向阀手柄，改变油路的 方向，实现液 压 缸活塞杆驱 动 的 工 作 台 运动 的 方向。它由油箱、滤油器、液 压 泵、溢流阀、压 力 计、节流阀、换向阀、液 压 缸以及连接这些元 件 的 油管、接头组 成 。 _ 图 机 床 工 作台 液 压 系 统 图 1—驱动工 作台 的液 压 缸 2—换向阀 3—压 力表 4—溢流阀 5—液 压 泵 6—滤油器 7—油箱 三 、主要实验步骤（认识性实验略） 解析： _ 四 、实验小结（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等） 从 机 床 工 作 台 液 压 系 统 的 工 作 过 程 可 以 看 出 ， 一 个 完 整 的 、能 够 正 常 工 作 的 液 压 系 统 ，应 该 由 动 力 元 件 、执 行 元 件 、控 制 元 件 和 辅 助 元 件 四 个 主 要 部 分 来 组 成 ， 此 外 还 需 要 传 动 介质 ——液 压 油。 _ 《液压与气压传动》实验报告 2 实 验 名 称 ： 齿 轮 泵 结 构 拆 装 实 验 姓 名 ： 学 号 ： 专 业 ： 机 电 一 体 化 技 术 一 、 实 验 目 的 （ 1） 正 确 选 取 拆 装 工 具 ； （ 2） 齿 轮 泵 主 要 零 件 分 析 ； （ 3） 掌 握 齿 轮 泵 的 拆 卸 步 骤 ； （ 4） 掌 握 齿 轮 泵 的 组 装 步 骤 。 二 、 实 验 内 容 （ 主 要 对 元 件 或 系 统 的 描 述 ） 掌 握 外 啮 合 齿 轮 泵 的 结 构 和 工 作 原 理 ， 进 而 正 确 地 进 行 实 ...
