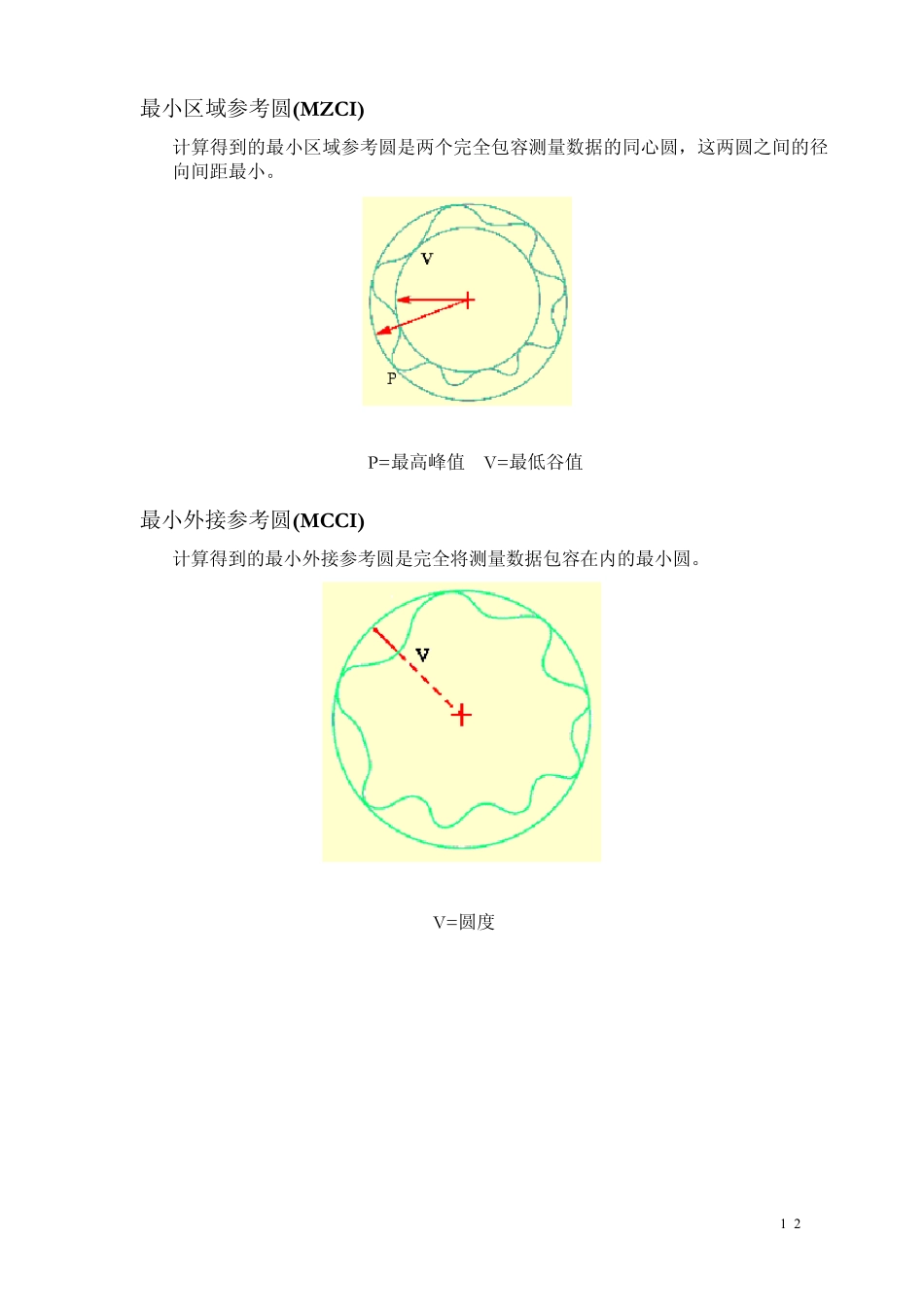

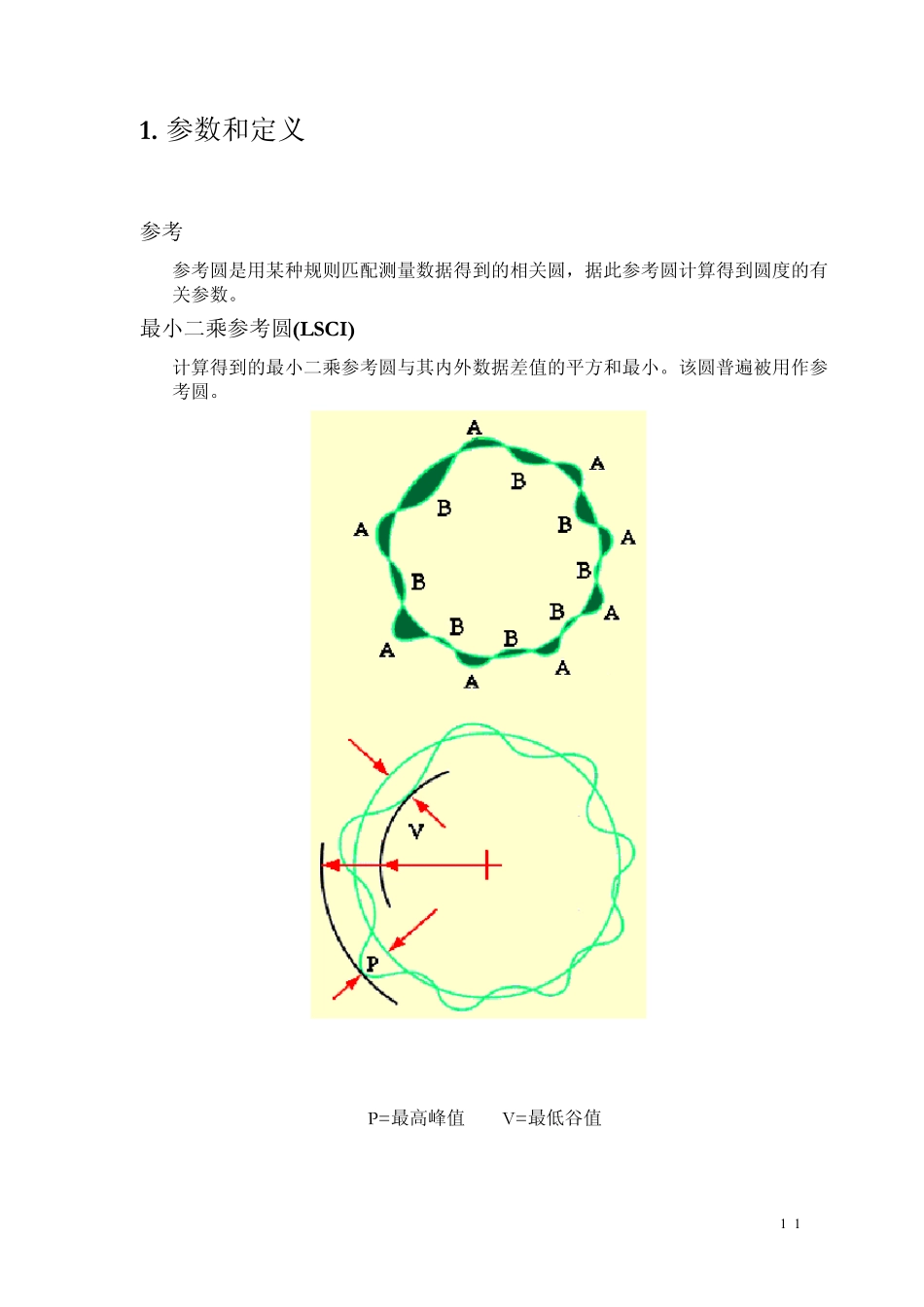

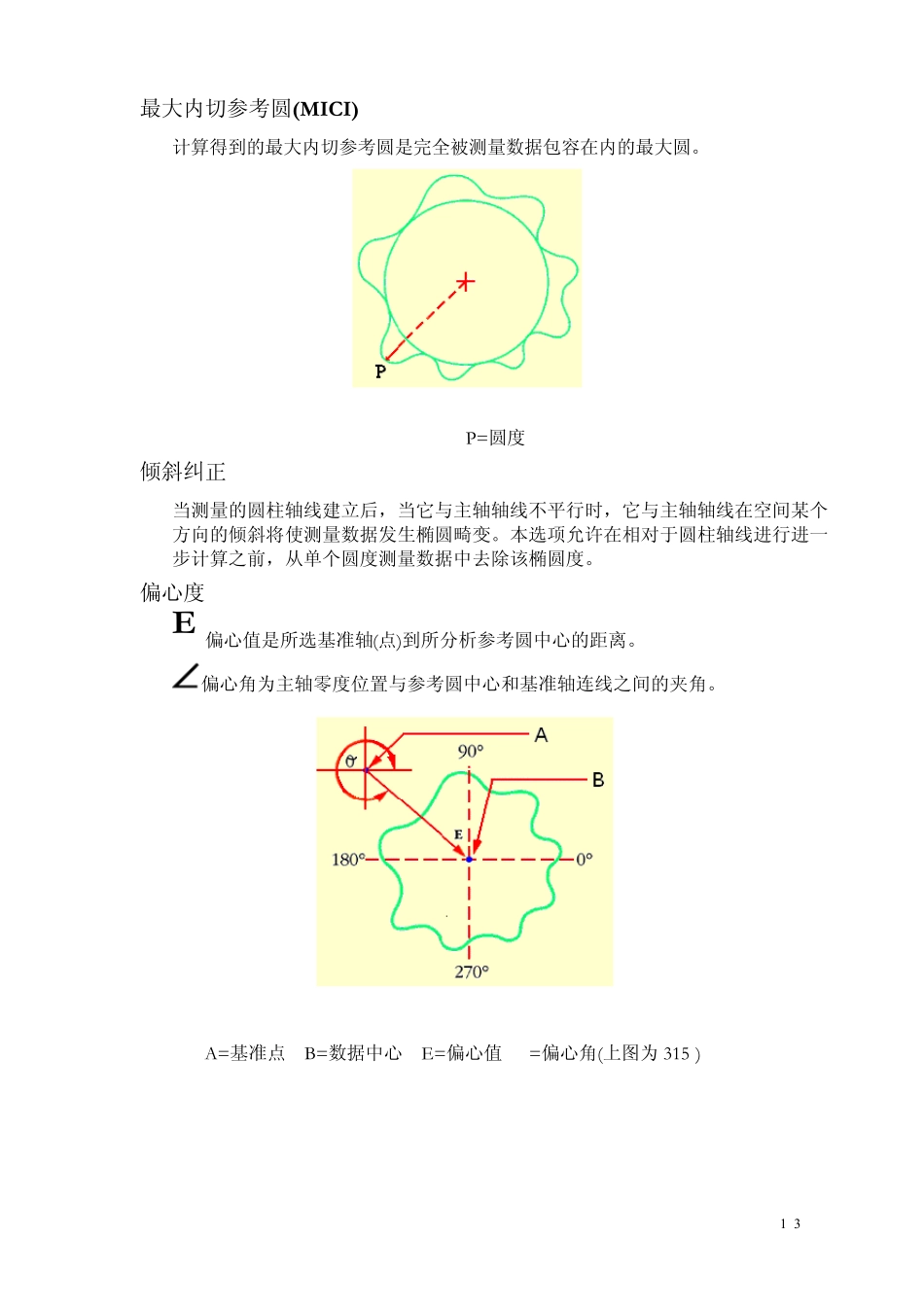

1 –1 1. 参数和定义 参考 参考圆是用某种规则匹配测量数据得到的相关圆，据此参考圆计算得到圆度的有关参数。 最小二乘参考圆(LSCI) 计算得到的最小二乘参考圆与其内外数据差值的平方和最小。该圆普遍被用作参考圆。 P=最高峰值 V=最低谷值 1–2 最小区域参考圆(MZCI) 计算得到的最小区域参考圆是两个完全包容测量数据的同心圆，这两圆之间的径向间距最小。 P=最高峰值 V=最低谷值 最小外接参考圆(MCCI) 计算得到的最小外接参考圆是完全将测量数据包容在内的最小圆。 V=圆度 1–3 最大内切参考圆(M ICI) 计算得到的最大内切参考圆是完全被测量数据包容在内的最大圆。 P=圆度 倾斜纠正 当测量的圆柱轴线建立后，当它与主轴轴线不平行时，它与主轴轴线在空间某个方向的倾斜将使测量数据发生椭圆畸变。本选项允许在相对于圆柱轴线进行进一步计算之前，从单个圆度测量数据中去除该椭圆度。 偏心度 E 偏心值是所选基准轴(点)到所分析参考圆中心的距离。 偏心角为主轴零度位置与参考圆中心和基准轴连线之间的夹角。 A=基准点 B=数据中心 E=偏心值 θ=偏心角(上图为 315˚) 1–4 角度 偏心角为主轴零度位置与参考圆中心和基准轴连线之间的夹角。 A=最小二乘中心 B=最小二乘参考圆 C=角度θ E=偏心 D=回转中心 跳动 两个同心圆的径向间隔，这两个圆与基准轴(或点)同心，并完全包容测量数据，即指示器读数的总变动量。 (ISO 1101; DIN 7184; BS.308 第三部分)。 A=跳动 B=距基准点最近的数据点 C=基准点 D=距基准点最远的数据点 1–5 半径 R此值取决于径向横臂的标定(为标尺的目视读数)，仅供参考。 谐波分析 数据用傅立叶级数表示。 删除点 为从任何间断数据的两边删除的点的个数。它们是从所选数据总数中删除的。 平面度 平面度可用最小二乘或最小区域方法来定义。 最小二乘基准 拟合一平面，测量数据至该平面差值的平方和最小。 最小区域基准 拟合两个平行平面，使其完全包容测量数据，且间隔最小。 A=轴线 F=平面度 LS=最小二乘基准 1–6 垂直度 “参考平面垂直度”值是两个平行平面最小轴向间隔，这两个平面垂直于参考轴线，并且完全包容由被测数据拟合的最小二乘平面。 D=基准轴 R=测量半径 S=参考平面垂直度 跳动轴向测量 这是两个平行平面的最小轴向间隔，这两个平面本身垂直于参考轴线，并且完全包容被测数据。(ISO 1101; DIN 7184; BS.308第三部分)。 D=基准...
