圆锥圆柱齿轮减速器课程设计VIP免费

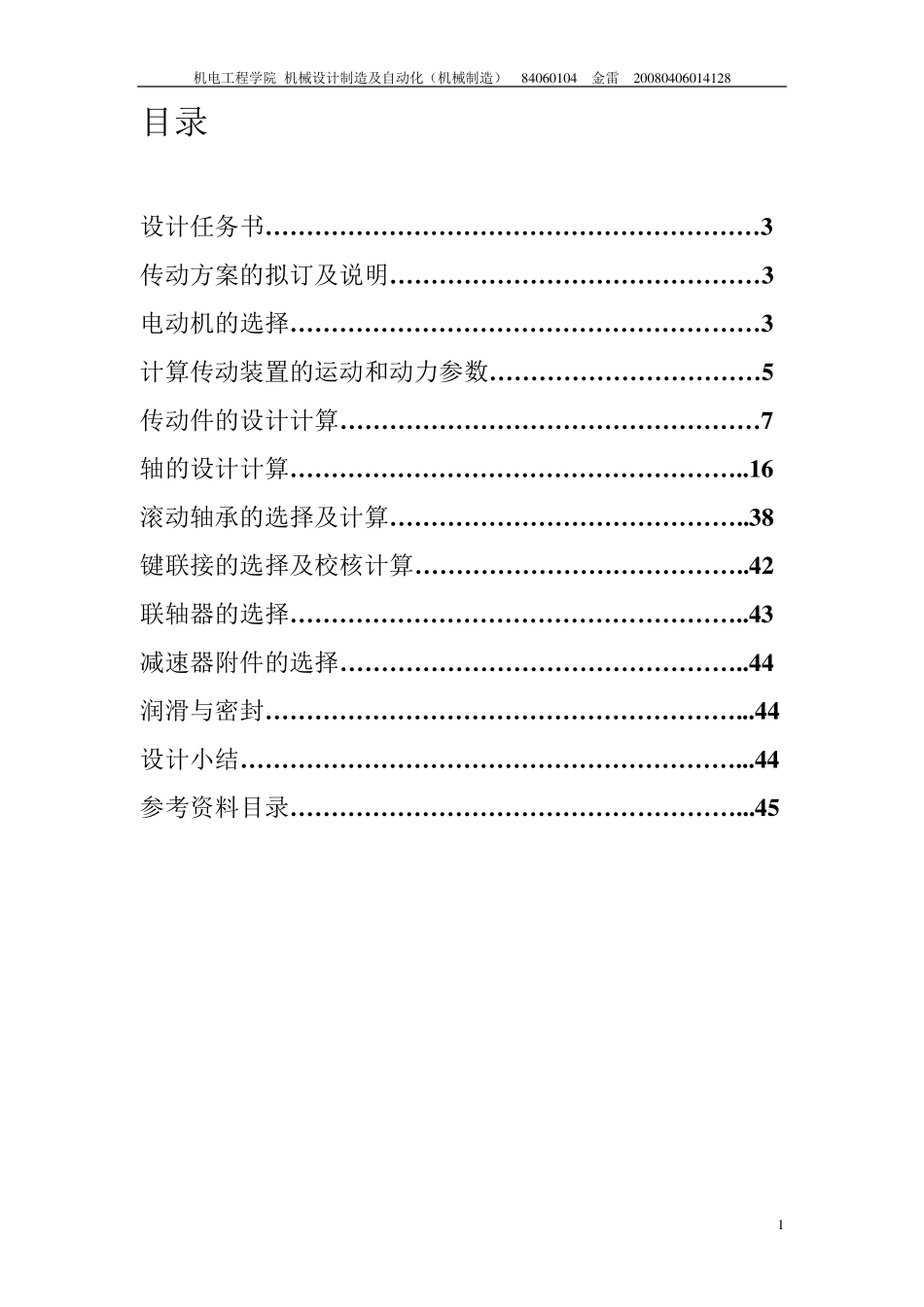

圆锥圆柱齿轮减速器课程设计_第1页
1/75

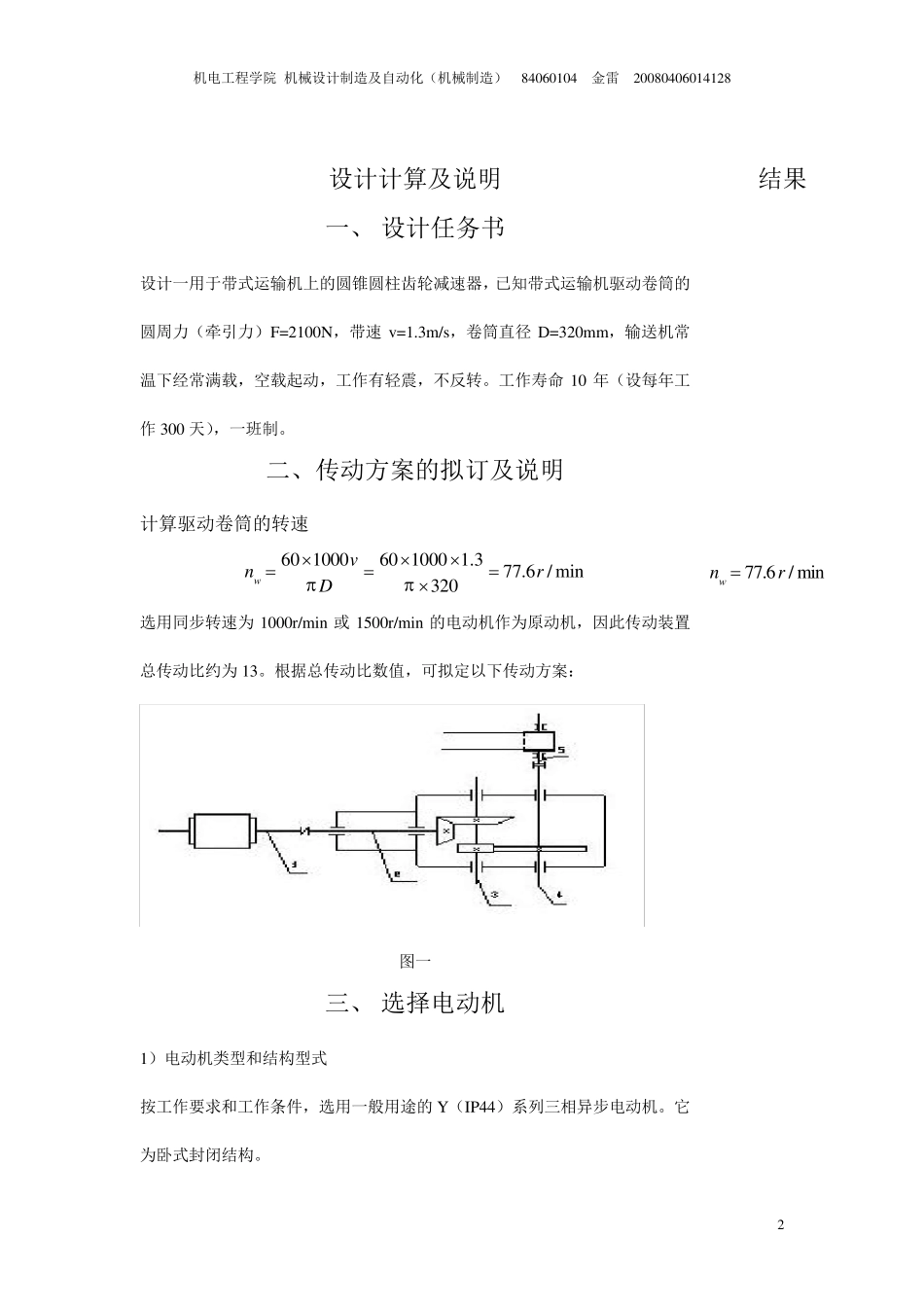

圆锥圆柱齿轮减速器课程设计_第2页
2/75

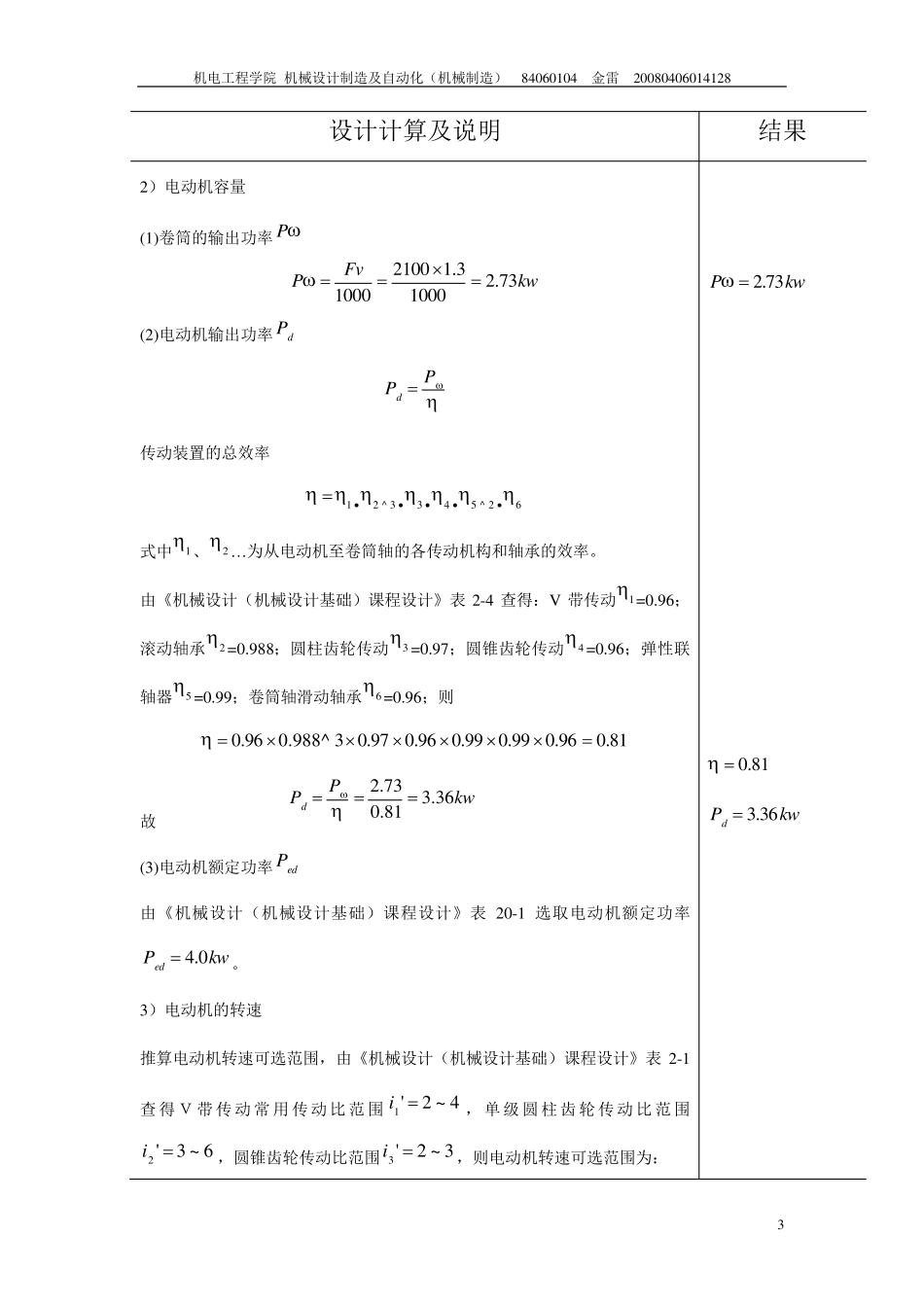

圆锥圆柱齿轮减速器课程设计_第3页
3/75
机电工程学院 机械设计制造及自动化(机械制造) 8 4 0 6 0 1 0 4 金雷 2 0 0 8 0 4 0 6 0 1 4 1 2 8 1 目录 设计任务书……………………………………………………3 传动方案的拟订及说明………………………………………3 电动机的选择…………………………………………………3 计算传动装置的运动和动力参数……………………………5 传动件的设计计算……………………………………………7 轴的设计计算………………………………………………..1 6 滚动轴承的选择及计算……………………………………..3 8 键联接的选择及校核计算…………………………………..4 2 联轴器的选择………………………………………………..4 3 减速器附件的选择…………………………………………..4 4 润滑与密封…………………………………………………...4 4 设计小结……………………………………………………...4 4 参考资料目录………………………………………………...4 5 机电工程学院 机械设计制造及自动化(机械制造) 84060104 金雷 20080406014128 2 设计计算及说明 结果 一、 设计任务书 设计一用于带式运输机上的圆锥圆柱齿轮减速器,已知带式运输机驱动卷筒的圆周力(牵引力)F=2100N,带速 v=1.3m/s,卷筒直径 D=320mm,输送机常温下经常满载,空载起动,工作有轻震,不反转。工作寿命 10 年(设每年工作 300 天),一班制。 二、传动方案的拟订及说明 计算驱动卷筒的转速 60 100060 1000 1.377.6 / min320wvnrD 选用同步转速为 1000r/min 或 1500r/min 的电动机作为原动机,因此传动装置总传动比约为 13。根据总传动比数值,可拟定以下传动方案: 图一 三、 选择电动机 1)电动机类型和结构型式 按工作要求和工作条件,选用一般用途的 Y(IP44)系列三相异步电动机。它为卧式封闭结构。 77.6 / minwnr 机电工程学院 机械设计制造及自动化(机械制造) 84060104 金雷 20080406014128 3 设计计算及说明 结果 2)电动机容量 (1)卷筒的输出功率P 2100 1.32.7310001000FvPkw (2)电动机输出功率dP dPP 传动装置的总效率 12 ^ 3345 ^ 26   ••••• 式中1 、2 …为从电动机至卷筒轴的各传动机构和轴承的效率。 由《机械设计(机械设计基础)课程设计》表 2-4 查得:V 带...
