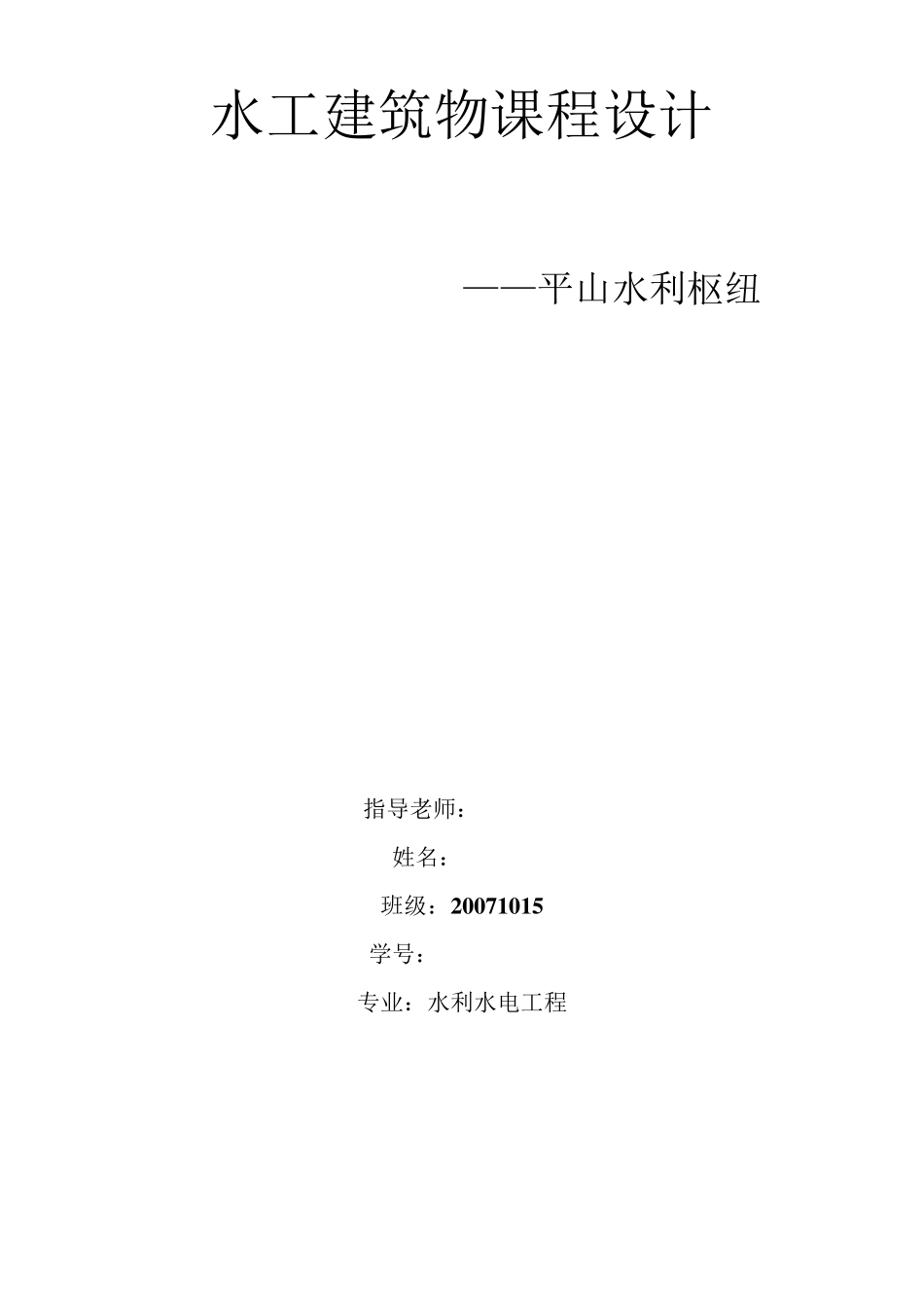

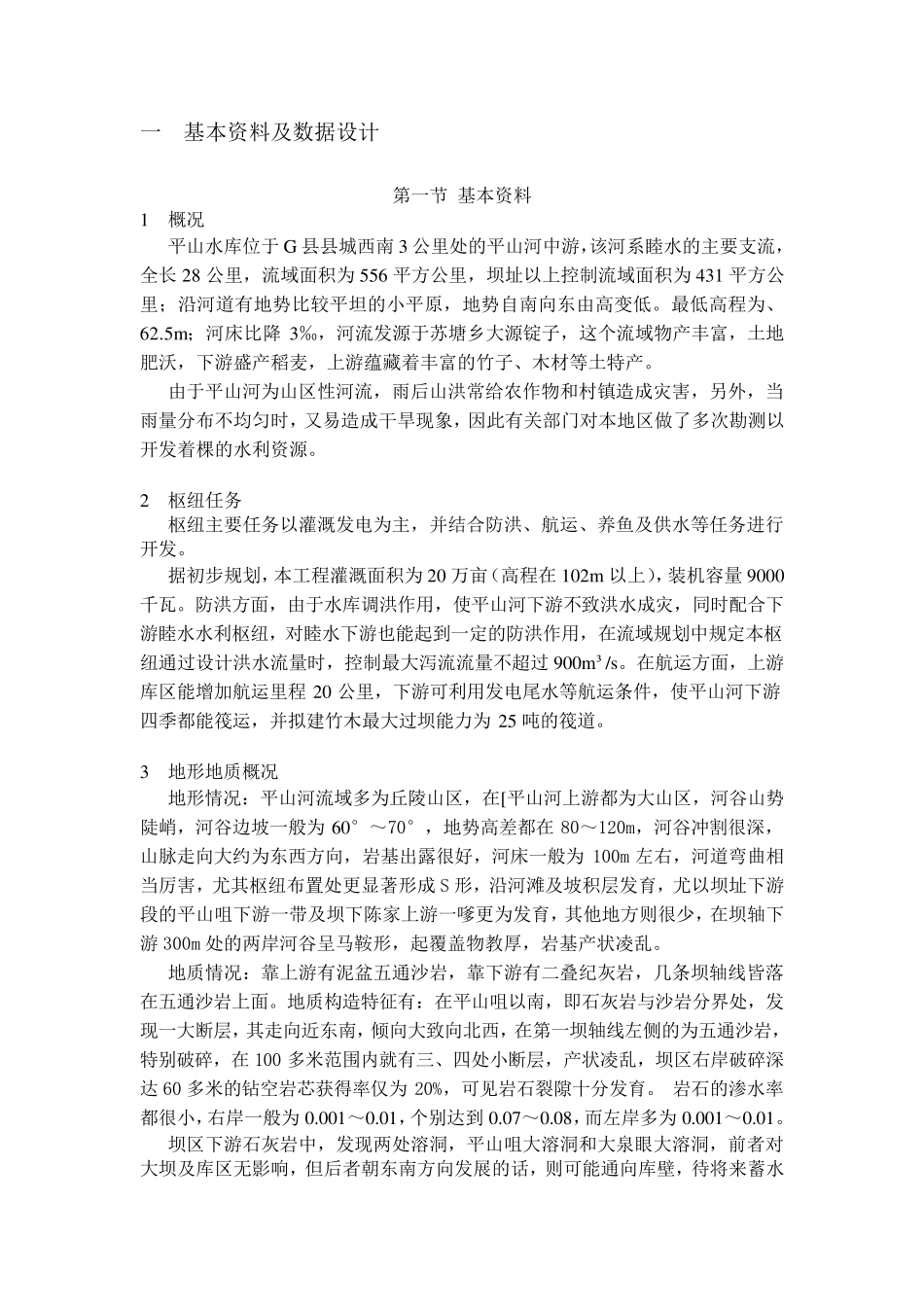

水工建筑物课程设计 ——平山水利枢纽 指导老师：*** 姓名：*** 班级：2 0 0 7 1 0 1 5 学号：********** 专业：水利水电工程 一 基本资料及数据设计 第一节 基本资料 1 概况 平山水库位于G 县县城西南3 公里处的平山河中游，该河系睦水的主要支流，全长28 公里，流域面积为556 平方公里，坝址以上控制流域面积为431 平方公里；沿河道有地势比较平坦的小平原，地势自南向东由高变低。最低高程为、62.5m；河床比降3‰，河流发源于苏塘乡大源锭子，这个流域物产丰富，土地肥沃，下游盛产稻麦，上游蕴藏着丰富的竹子、木材等土特产。 由于平山河为山区性河流，雨后山洪常给农作物和村镇造成灾害，另外，当雨量分布不均匀时，又易造成干旱现象，因此有关部门对本地区做了多次勘测以开发着棵的水利资源。 2 枢纽任务 枢纽主要任务以灌溉发电为主，并结合防洪、航运、养鱼及供水等任务进行开发。 据初步规划，本工程灌溉面积为20 万亩（高程在102m 以上），装机容量 9000千瓦。防洪方面，由于水库调洪作用，使平山河下游不致洪水成灾，同时配合下游睦水水利枢纽，对睦水下游也能起到一定的防洪作用，在流域规划中规定本枢纽通过设计洪水流量时，控制最大泻流流量不超过900m³/s。在航运方面，上游库区能增加航运里程20 公里，下游可利用发电尾水等航运条件，使平山河下游四季都能筏运，并拟建竹木最大过坝能力为25 吨的筏道。 3 地形地质概况 地形情况：平山河流域多为丘陵山区，在[平山河上游都为大山区，河谷山势陡峭，河谷边坡一般为60°～70°，地势高差都在80～120m，河谷冲割很深，山脉走向大约为东西方向，岩基出露很好，河床一般为100m 左右，河道弯曲相当厉害，尤其枢纽布置处更显著形成 S 形，沿河滩及坡积层发育，尤以坝址下游段的平山咀下游一带及坝下陈家上游一嗲更为发育，其他地方则很少，在坝轴下游300m 处的两岸河谷呈马鞍形，起覆盖物教厚，岩基产状凌乱。 地质情况：靠上游有泥盆五通沙岩，靠下游有二叠纪灰岩，几条坝轴线皆落在五通沙岩上面。地质构造特征有：在平山咀以南，即石灰岩与沙岩分界处，发现一大断层，其走向近东南，倾向大致向北西，在第一坝轴线左侧的为五通沙岩，特别破碎，在100 多米范围内就有三、四处小断层，产状凌乱，坝区右岸破碎深达 60 多米的钻空岩芯获得率仅为20%，可见岩石裂隙十分发育。 岩石的渗水率都很小，右岸一般为0.001～0.01，个别达到0.07～0.08...
