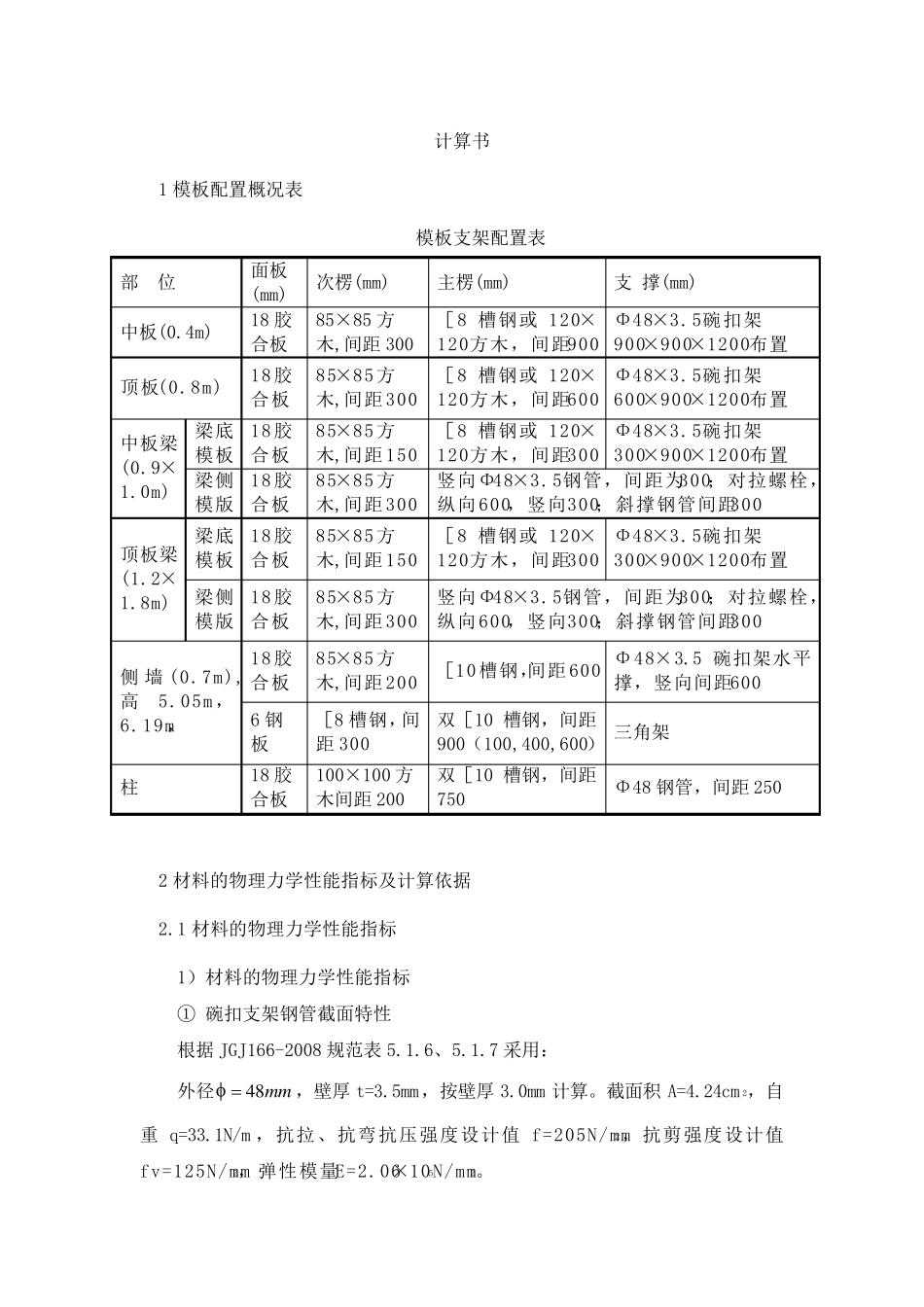

计算书 1 模板配置概况表 模板支架配置表 部 位 面板(mm) 次楞(mm) 主楞(mm) 支 撑(mm) 中板(0.4m) 18 胶合板 85×85 方木,间距 300 ［8 槽钢或 120×120方木，间距900 Φ48×3.5碗扣架 900×900×1200布置 顶板(0.8m) 18 胶合板 85×85 方木,间距 300 ［8 槽钢或 120×120方木，间距600 Φ48×3.5碗扣架 600×900×1200布置 中板梁(0.9×1.0m) 梁底模板 18 胶合板 85×85 方木,间距 150 ［8 槽钢或 120×120方木，间距300 Φ48×3.5碗扣架 300×900×1200布置 梁侧模版 18 胶合板 85×85 方木,间距 300 竖向Φ48×3.5钢管，间距为300；对拉螺栓，纵向 600，竖向300；斜撑钢管间距300 顶板梁(1.2×1.8m) 梁底模板 18 胶合板 85×85 方木,间距 150 ［8 槽钢或 120×120方木，间距300 Φ48×3.5碗扣架 300×900×1200布置 梁侧模版 18 胶合板 85×85 方木,间距 300 竖向Φ48×3.5钢管，间距为300；对拉螺栓，纵向 600，竖向300；斜撑钢管间距300 侧 墙 (0.7m),高5.05m，6.19m， 18 胶合板 85×85 方木,间距 200 ［10 槽钢，间距 600 Φ48×3.5 碗扣架水平撑，竖向间距600 6 钢板 ［8 槽钢，间距 300 双［10 槽钢，间距900（100,400,600） 三角架 柱 18 胶合板 100×100 方木间距 200 双［10 槽钢，间距750 Φ48 钢管，间距 250 2 材料的物理力学性能指标及计算依据 2.1 材料的物理力学性能指标 1）材料的物理力学性能指标 ① 碗扣支架钢管截面特性 根据 JGJ166-2008 规范表5.1.6、5.1.7 采用： 外径48mm ，壁厚 t=3.5mm，按壁厚 3.0mm 计算。截面积 A=4.24cm 2，自重 q=33.1N/m ，抗拉、抗弯抗压强度设计值 f=205N/mm2，抗剪强度设计值fv=125N/mm2，弹性模量E=2.06×105N/mm2。 回转半径i＝1.59cm，截面模量W=4.49cm3，截面惯性矩I=10.78cm4。 ② 方木 根据《建筑施工模板安全技术规范》（JGJ162-2008）附录A 3.1-3 木材的强度设计值和弹性模量采用； 方木采用红皮云杉，弹性模量E=9000N/mm2，抗弯强度设计值f=13N/mm2，承压强度设计值f=10N/mm2，顺纹抗拉强度设计值fm=8.0 N/mm2，顺纹抗剪强度设计值fv=1.4N/mm2。 截面尺寸85mm×85mm，惯性矩I=bh3/12=4.350×10-6m4 ,抗弯截面模量W=bh2/6=1.024× 10- 4m3, 静矩S= bh2/8=7.677 ×10- 5m3 截面尺寸100mm×100mm，惯性矩I=bh3/12=8.333×10-6m...
