基坑土钉墙支护施工方案VIP专享VIP免费

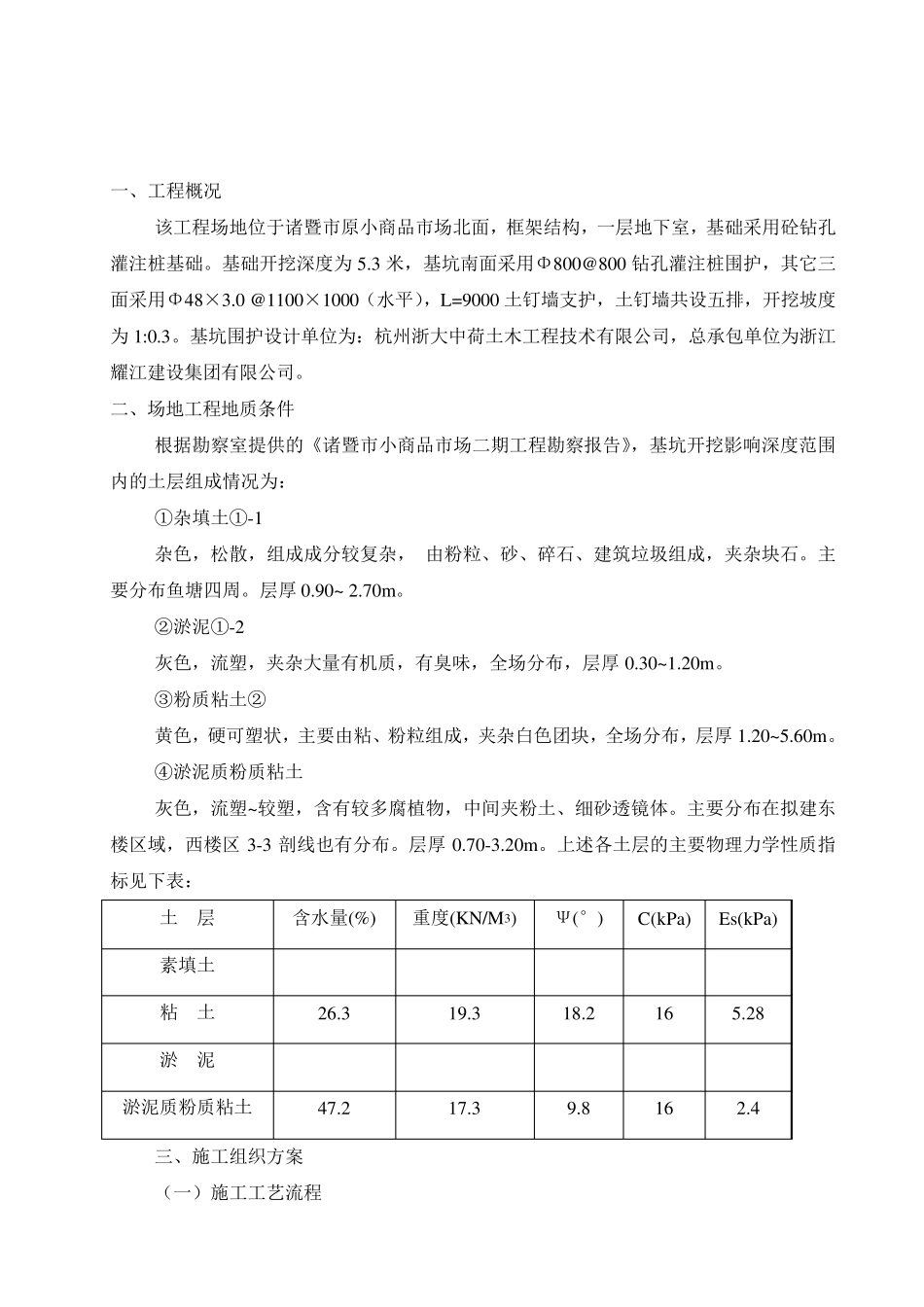

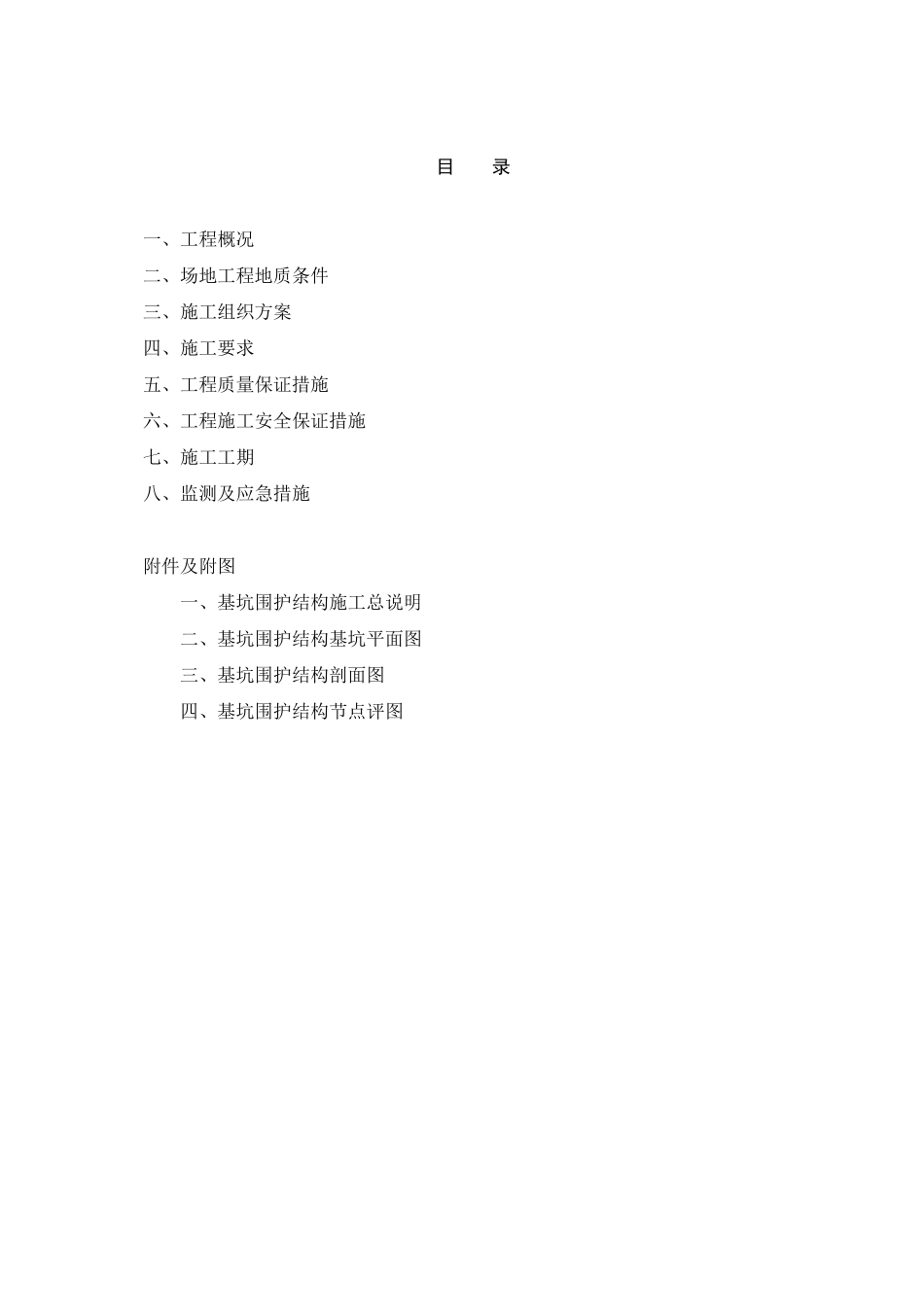

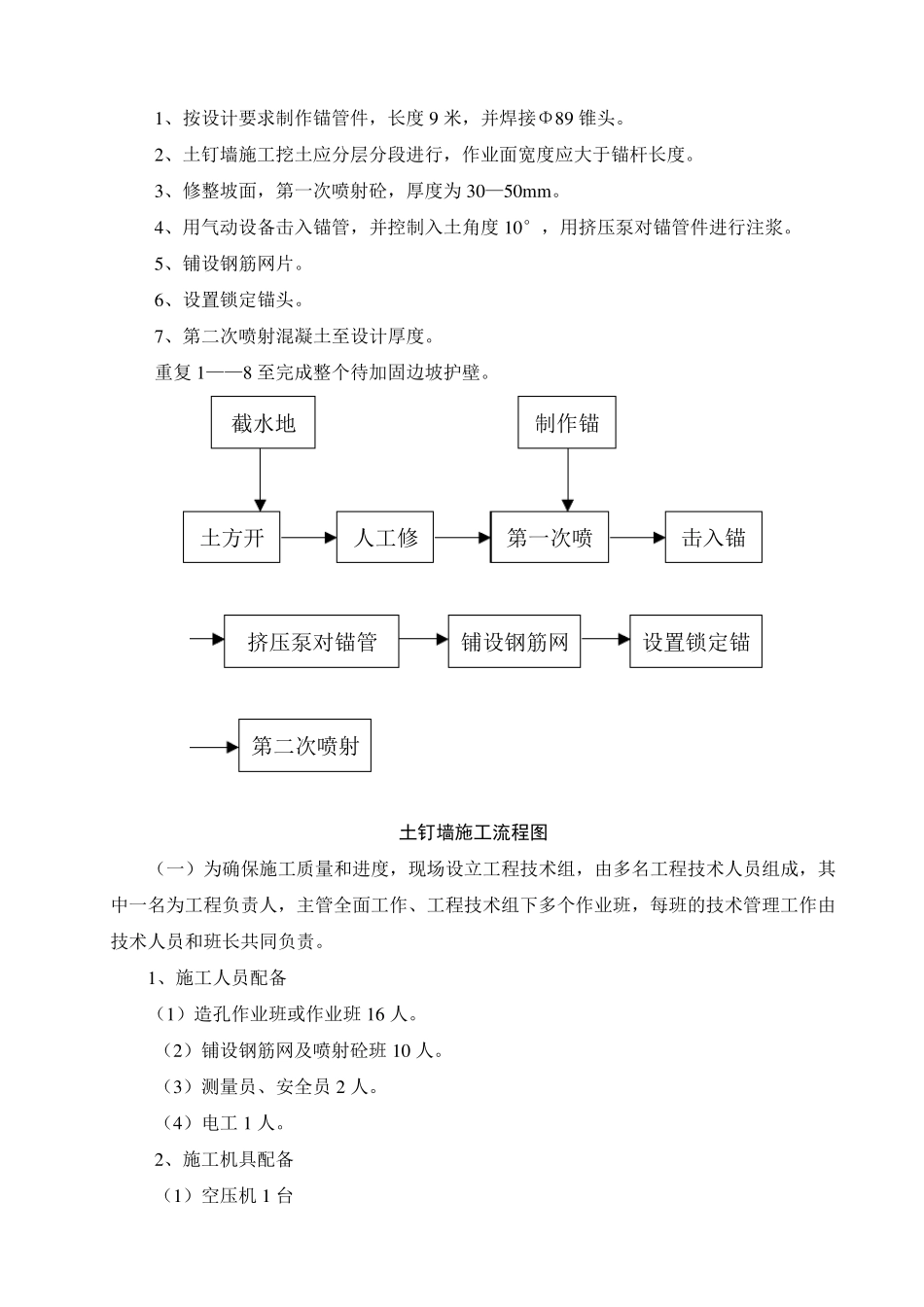

目 录 一、工程概况 二、场地工程地质条件 三、施工组织方案 四、施工要求 五、工程质量保证措施 六、工程施工安全保证措施 七、施工工期 八、监测及应急措施 附件及附图 一、基坑围护结构施工总说明 二、基坑围护结构基坑平面图 三、基坑围护结构剖面图 四、基坑围护结构节点评图 一、工程概况 该工程场地位于诸暨市原小商品市场北面，框架结构，一层地下室，基础采用砼钻孔灌注桩基础。基础开挖深度为 5.3 米，基坑南面采用Φ800@800 钻孔灌注桩围护，其它三面采用Φ48×3.0 @1100×1000（水平），L=9000 土钉墙支护，土钉墙共设五排，开挖坡度为 1:0.3。基坑围护设计单位为：杭州浙大中荷土木工程技术有限公司，总承包单位为浙江耀江建设集团有限公司。 二、场地工程地质条件 根据勘察室提供的《诸暨市小商品市场二期工程勘察报告》，基坑开挖影响深度范围内的土层组成情况为： ①杂填土①-1 杂色，松散，组成成分较复杂， 由粉粒、砂、碎石、建筑垃圾组成，夹杂块石。主要分布鱼塘四周。层厚0.90~ 2.70m。 ②淤泥①-2 灰色，流塑，夹杂大量有机质，有臭味，全场分布，层厚0.30~ 1.20m。 ③粉质粘土② 黄色，硬可塑状，主要由粘、粉粒组成，夹杂白色团块，全场分布，层厚1.20~ 5.60m。 ④淤泥质粉质粘土 灰色，流塑~ 较塑，含有较多腐植物，中间夹粉土、细砂透镜体。主要分布在拟建东楼区域，西楼区3-3 剖线也有分布。层厚0.70-3.20m。上述各土层的主要物理力学性质指标见下表： 土 层 含水量(%) 重度(KN/M3) Ψ(°) C(kPa) Es(kPa) 素填土 粘 土 26.3 19.3 18.2 16 5.28 淤 泥 淤泥质粉质粘土 47.2 17.3 9.8 16 2.4 三、施工组织方案 （一）施工工艺流程 1、按设计要求制作锚管件，长度9 米，并焊接Φ89 锥头。 2、土钉墙施工挖土应分层分段进行，作业面宽度应大于锚杆长度。 3、修整坡面，第一次喷射砼，厚度为30—50m m 。 4、用气动设备击入锚管，并控制入土角度10°，用挤压泵对锚管件进行注浆。 5、铺设钢筋网片。 6、设置锁定锚头。 7、第二次喷射混凝土至设计厚度。 重复 1——8 至完成整个待加固边坡护壁。 截水地制作锚土方开人工修第一次喷击入锚挤压泵对锚管铺设钢筋网设置锁定锚第二次喷射 土钉墙施工流程图 （一）为确保施工质量和进度，现场设立工程技术组，由多名工程技术人员组成，其中一名为工程负责人，主管全面工作、工程技术组下多个作...
