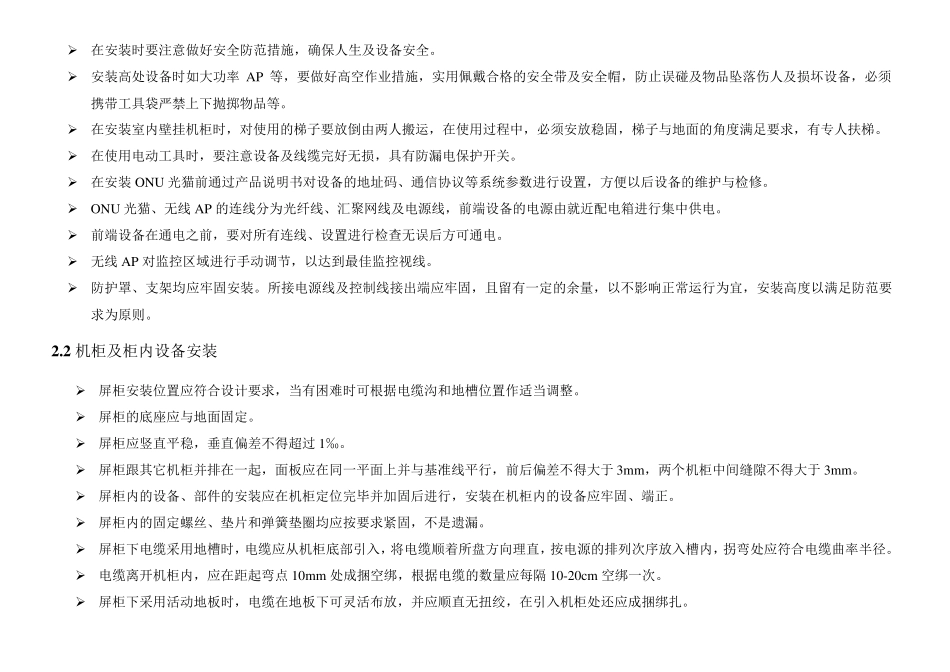

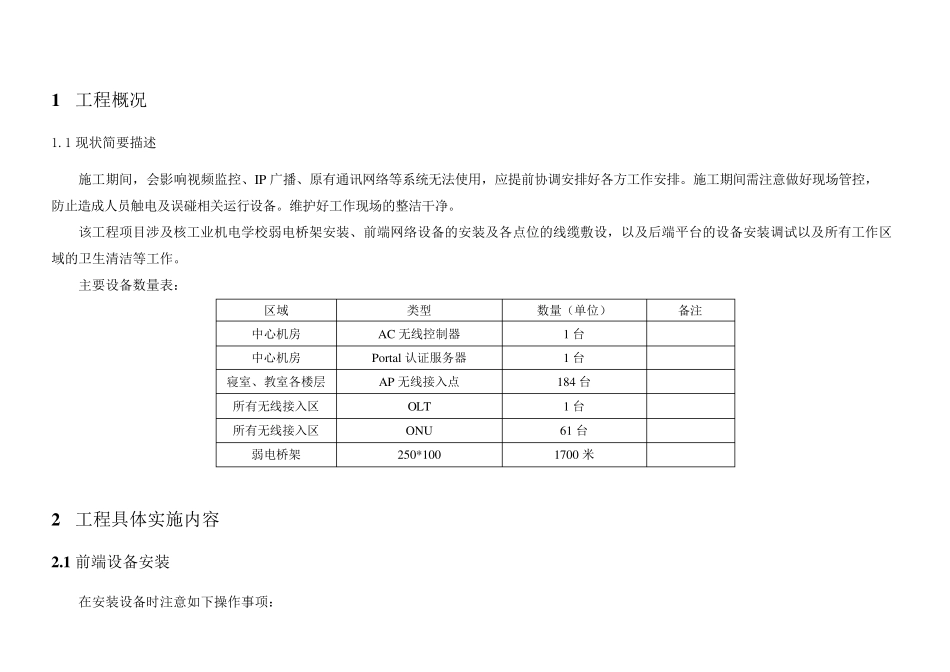

核工业成都机电学校 基础网络建设项目施工方案 四川省通信产业服务有限公司科技分公司 2019 年 7 月 1 工程概况 1.1 现状简要描述 施工期间，会影响视频监控、IP 广播、原有通讯网络等系统无法使用，应提前协调安排好各方工作安排。施工期间需注意做好现场管控，防止造成人员触电及误碰相关运行设备。维护好工作现场的整洁干净。 该工程项目涉及核工业机电学校弱电桥架安装、前端网络设备的安装及各点位的线缆敷设，以及后端平台的设备安装调试以及所有工作区域的卫生清洁等工作。 主要设备数量表： 区域 类型 数量（单位） 备注 中心机房 AC 无线控制器 1 台 中心机房 Portal 认证服务器 1 台 寝室、教室各楼层 AP 无线接入点 184 台 所有无线接入区 OLT 1 台 所有无线接入区 ONU 61 台 弱电桥架 250*100 1700 米 2 工程具体实施内容 2 .1 前端设备安装 在安装设备时注意如下操作事项： ➢ 在安装时要注意做好安全防范措施，确保人生及设备安全。 ➢ 安装高处设备时如大功率 AP 等，要做好高空作业措施，实用佩戴合格的安全带及安全帽，防止误碰及物品坠落伤人及损坏设备，必须携带工具袋严禁上下抛掷物品等。 ➢ 在安装室内壁挂机柜时，对使用的梯子要放倒由两人搬运，在使用过程中，必须安放稳固，梯子与地面的角度满足要求，有专人扶梯。 ➢ 在使用电动工具时，要注意设备及线缆完好无损，具有防漏电保护开关。 ➢ 在安装 ONU 光猫前通过产品说明书对设备的地址码、通信协议等系统参数进行设置，方便以后设备的维护与检修。 ➢ ONU 光猫、无线 AP 的连线分为光纤线、汇聚网线及电源线，前端设备的电源由就近配电箱进行集中供电。 ➢ 前端设备在通电之前，要对所有连线、设置进行检查无误后方可通电。 ➢ 无线 AP 对监控区域进行手动调节，以达到最佳监控视线。 ➢ 防护罩、支架均应牢固安装。所接电源线及控制线接出端应牢固，且留有一定的余量，以不影响正常运行为宜，安装高度以满足防范要求为原则。 2 .2 机柜及柜内设备安装 ➢ 屏柜安装位置应符合设计要求，当有困难时可根据电缆沟和地槽位置作适当调整。 ➢ 屏柜的底座应与地面固定。 ➢ 屏柜应竖直平稳，垂直偏差不得超过 1‰。 ➢ 屏柜跟其它机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于 3m m ，两个机柜中间缝隙不得大于 3m m 。 ➢ 屏柜内的设备、部件...
