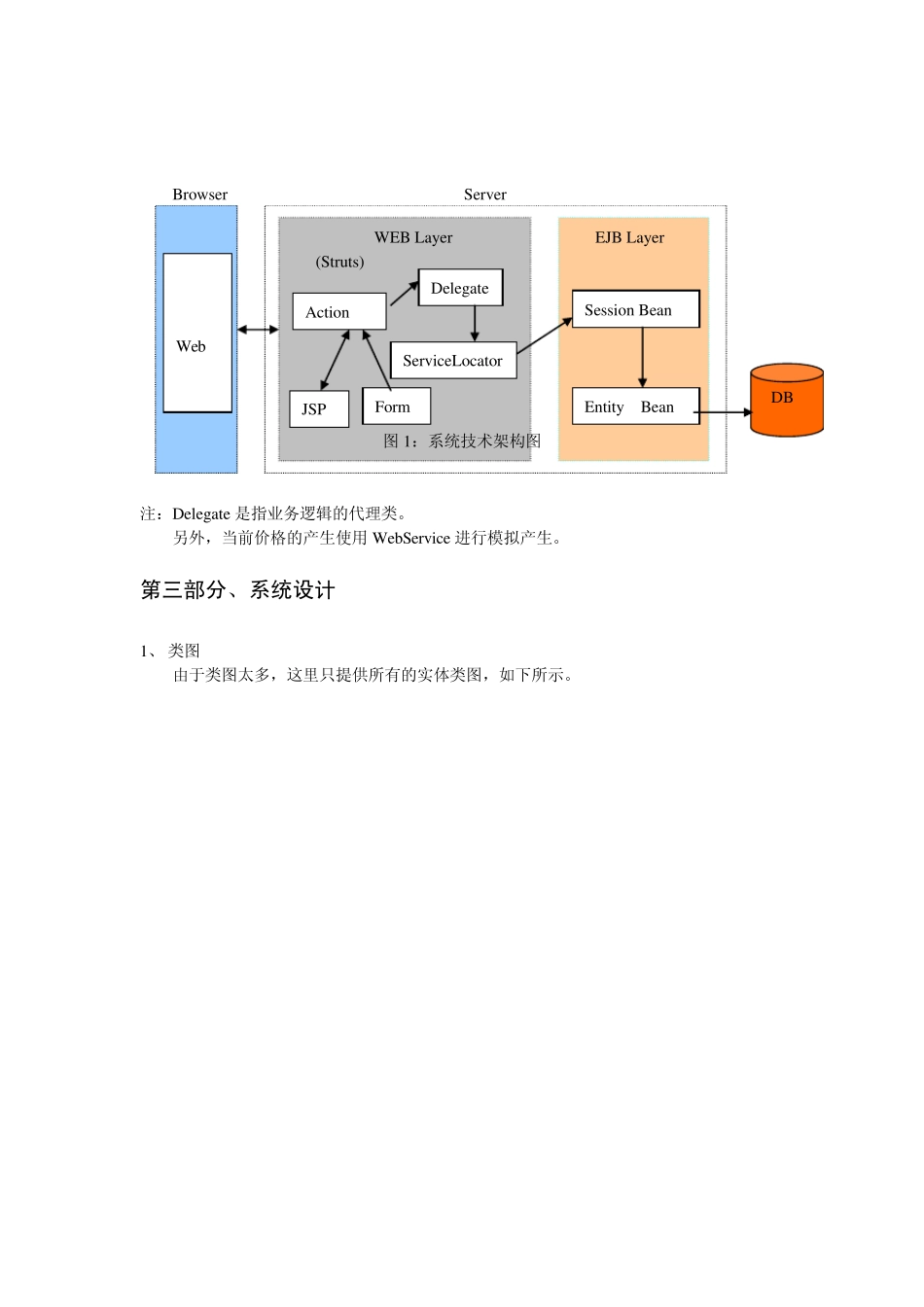

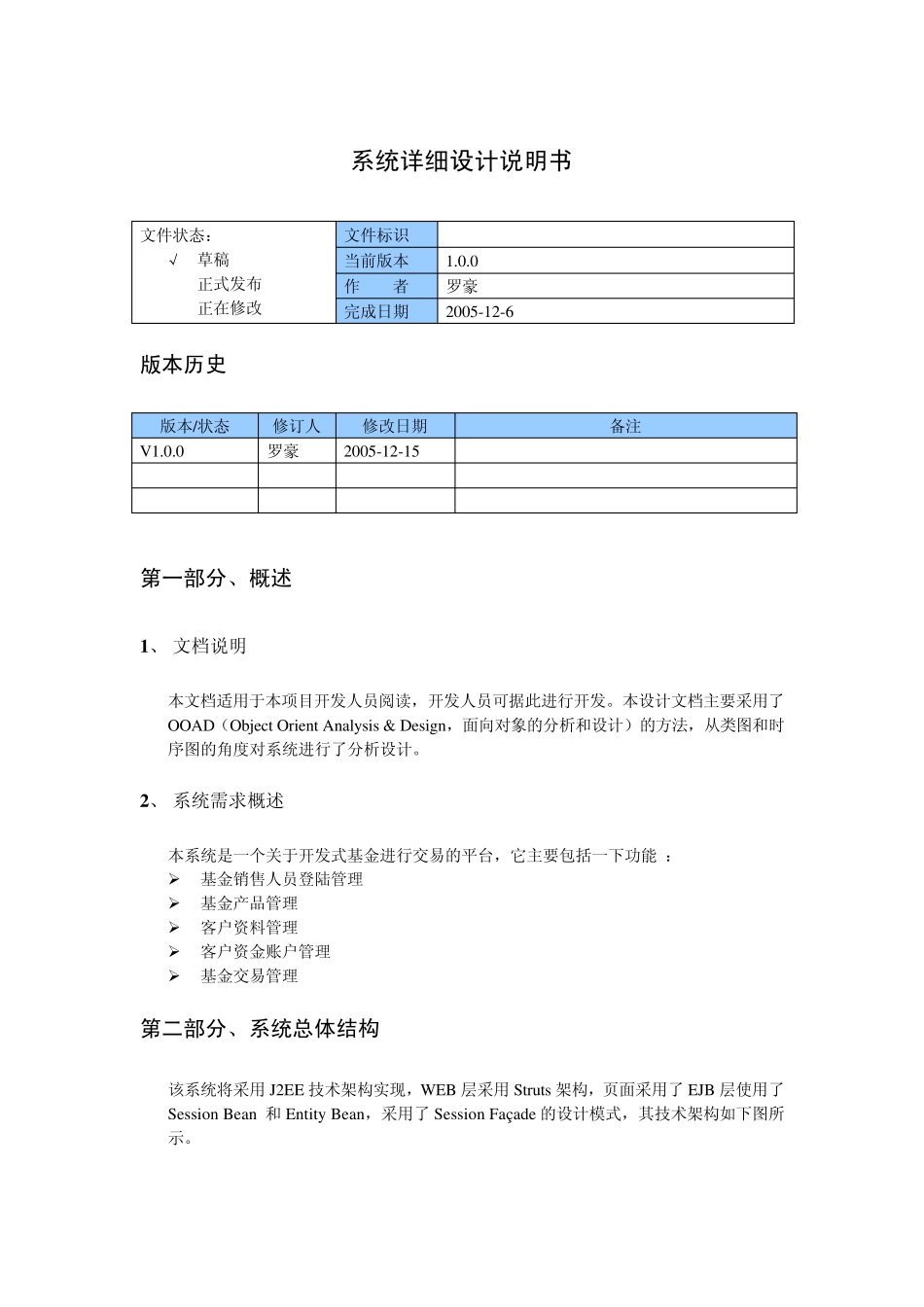

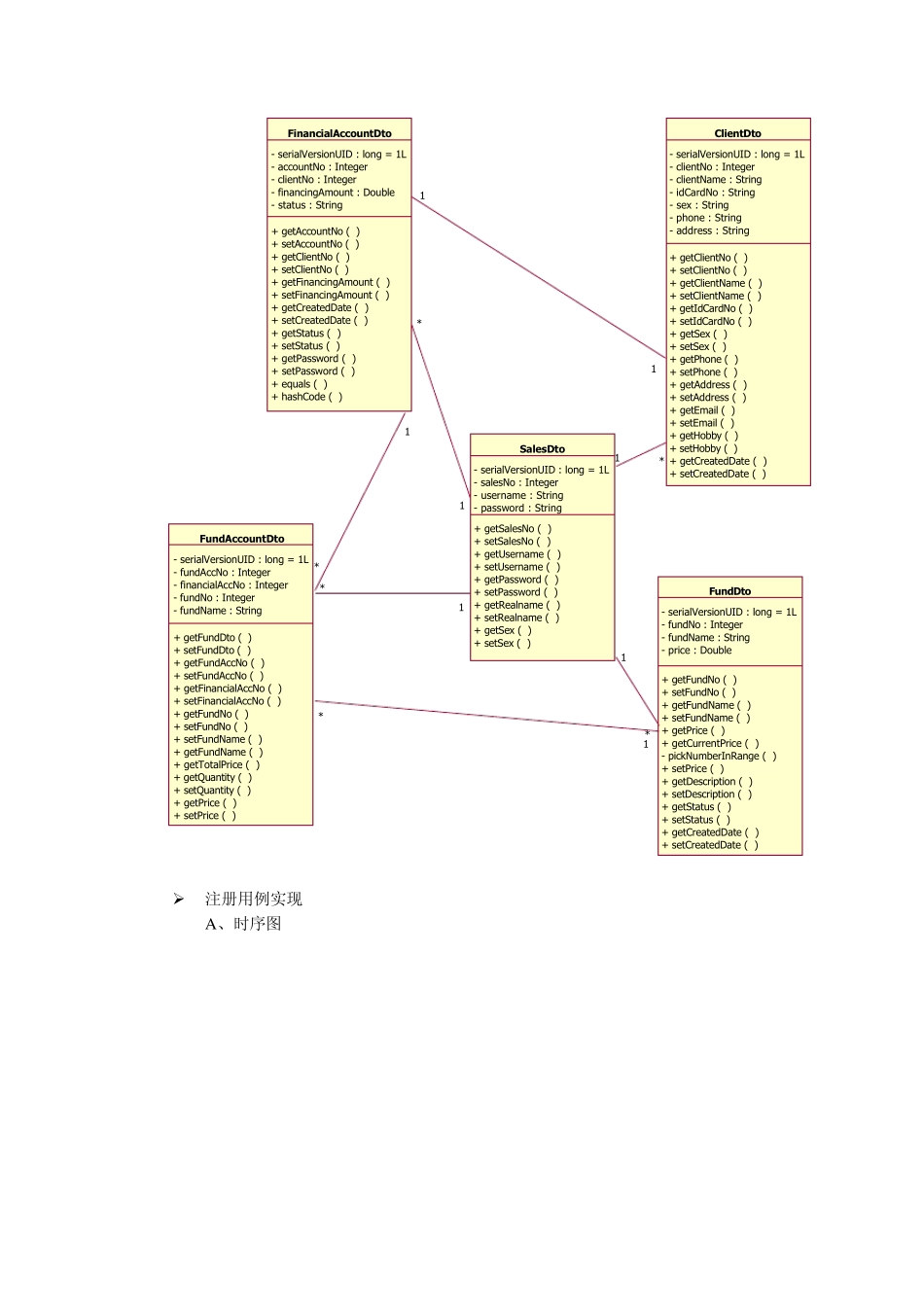

系统详细设计说明书 文件状态： [√] 草稿 [ ] 正式发布 [ ] 正在修改 文件标识 当前版本 1.0.0 作 者 罗豪 完成日期 2005-12-6 版本历史 版本/状态 修订人 修改日期 备注 V1.0.0 罗豪 2005-12-15 第一部分、概述 1 、 文档说明 本文档适用于本项目开发人员阅读，开发人员可据此进行开发。本设计文档主要采用了OOAD（Object Orient Analysis & Design，面向对象的分析和设计）的方法，从类图和时序图的角度对系统进行了分析设计。 2 、 系统需求概述 本系统是一个关于开发式基金进行交易的平台，它主要包括一下功能 ：  基金销售人员登陆管理  基金产品管理  客户资料管理  客户资金账户管理  基金交易管理 第二部分、系统总体结构 该系统将采用 J2EE 技术架构实现，WEB 层采用 Struts 架构，页面采用了 EJB 层使用了Session Bean 和 Entity Bean，采用了 Session Façade 的设计模式，其技术架构如下图所示。 Browser Server 图1：系统技术架构图 注：Delegate 是指业务逻辑的代理类。 另外，当前价格的产生使用WebService 进行模拟产生。 第三部分、系统设计 1、 类图 由于类图太多，这里只提供所有的实体类图，如下所示。 WEB Layer (Struts) Web EJB Layer DB Action Form JSP Session Bean Entity Bean Delegate ServiceLocator ClientDto- serialVersionUID : long = 1L- clientNo : Integer- clientName : String- idCardNo : String- sex : String- phone : String- address : String...+ getClientNo ( )+ setClientNo ( )+ getClientName ( )+ setClientName ( )+ getIdCardNo ( )+ setIdCardNo ( )+ getSex ( )+ setSex ( )+ getPhone ( )+ setPhone ( )+ getAddress ( )+ setAddress ( )+ getEmail ( )+ setEmail ( )+ getHobby ( )+ setHobby ( )+ getCreatedDate ( )+ setCreatedDate ( )...Fu ndDto- serialVersionUID : long = 1L- fundNo : Integer- fundName : String- price : Double...+ getFundNo ( )+ setFundNo ( )+ getFundName ( )+ setFundName ( )+ getPrice ( )+ getCurrentPrice ( )- pickNumberInRange ( )+ setPrice ( )+ getDescription ( )+ setDescription ( )+ getSta...
