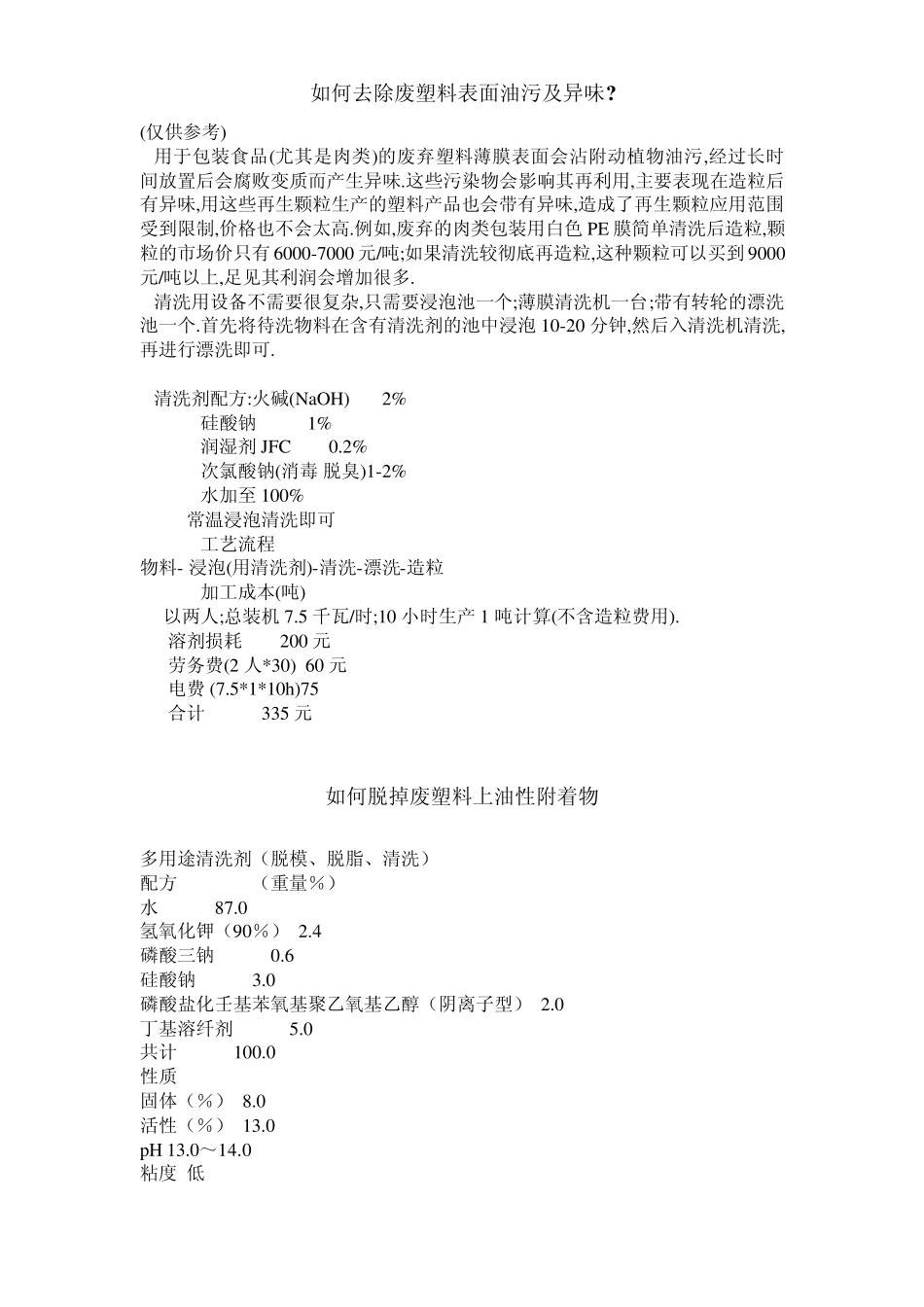

塑料喷涂工艺流程 塑料喷涂工艺流程一共有五个方面: 1.退火：塑料成型时易形成内应力，涂装后应力集中处易开裂。可采用退火处理或整面处理，消除应力。退火处理是把ABS 塑料成型件加热到热变形温度以下，即60℃，保温2h。由于采用此种工艺需要大量的设备投资，因此，可采用整面处理的技术，即配置能够消除塑件内应力的溶液在室温下对塑件表面进行 15～20min 的处理即可。 2.除油：塑料件表面常沾有油污、手汗和脱模剂，它会使涂料附着力变差，涂层产生龟裂、起泡和脱落。涂装前应进行除油处理。对塑料件通常用汽油或酒精清洗，然后进行化学除油化学除油后应彻底清洗工件表面残留碱液，并用纯水最后清洗干净，晾干或烘干。 3.除电及除尘：塑料制品是绝缘体，表面电阻一般在 1013Ω 左右，易产生静电。带电后容易吸附空气中的细小灰尘而附着于表面。因静电吸附的灰尘用一般吹气法除去十分困难，采用高压离子化空气流同时除电除尘的效果较好。 4.喷涂：塑料涂层厚度为 15~20μm，通常要喷涂2~3 道才能完成。一道喷涂后晾干 15min，再进行第二次喷涂。需要光亮的表面还必须喷涂透明涂料。涂后的制件对于阻燃性能基本没有影响。 5.烘干：涂完后可在室温下自干，也可在 60℃条件下烘烤 30min。 塑料ABS脱漆剂的配方 配方：以甲醇为主，占 80%以上，添加二甲苯 10%，适量添加醋酸丁酯。 使用方法：浸泡 3~5 分钟。 如何去掉塑料表面的油漆 油漆清洗剂 配方 （重量％） 乙氧基化烷基胍-胺络合物 20.0 碳酸钠 40.0 硅酸钠 30.0 氢氧化钠 10.0 制备方法 将钠盐（和碱）共研粉末，缓慢地加进胍-胺络合物，混合均匀。 如何去除废塑料表面油污及异味? (仅供参考) 用于包装食品(尤其是肉类)的废弃塑料薄膜表面会沾附动植物油污,经过长时间放置后会腐败变质而产生异味.这些污染物会影响其再利用,主要表现在造粒后有异味,用这些再生颗粒生产的塑料产品也会带有异味,造成了再生颗粒应用范围受到限制,价格也不会太高.例如,废弃的肉类包装用白色 PE 膜简单清洗后造粒,颗粒的市场价只有 6000-7000 元/吨;如果清洗较彻底再造粒,这种颗粒可以买到 9000元/吨以上,足见其利润会增加很多. 清洗用设备不需要很复杂,只需要浸泡池一个;薄膜清洗机一台;带有转轮的漂洗池一个.首先将待洗物料在含有清洗剂的池中浸泡 10-20 分钟,然后入清洗机清洗,再进行漂洗即可. 清洗剂配方:火碱(NaOH) 2% 硅酸钠 1% 润湿剂JFC 0.2% 次氯...
