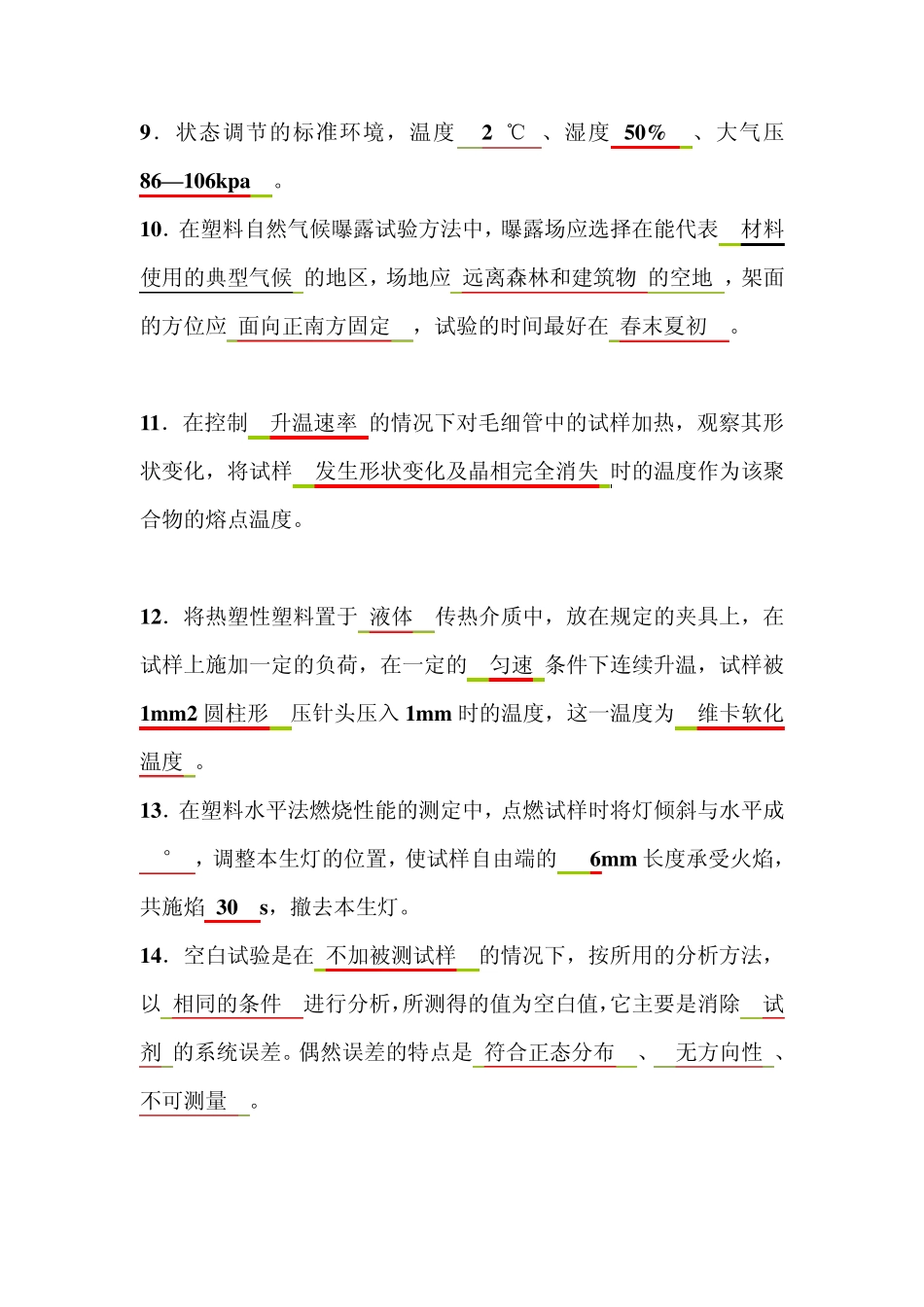

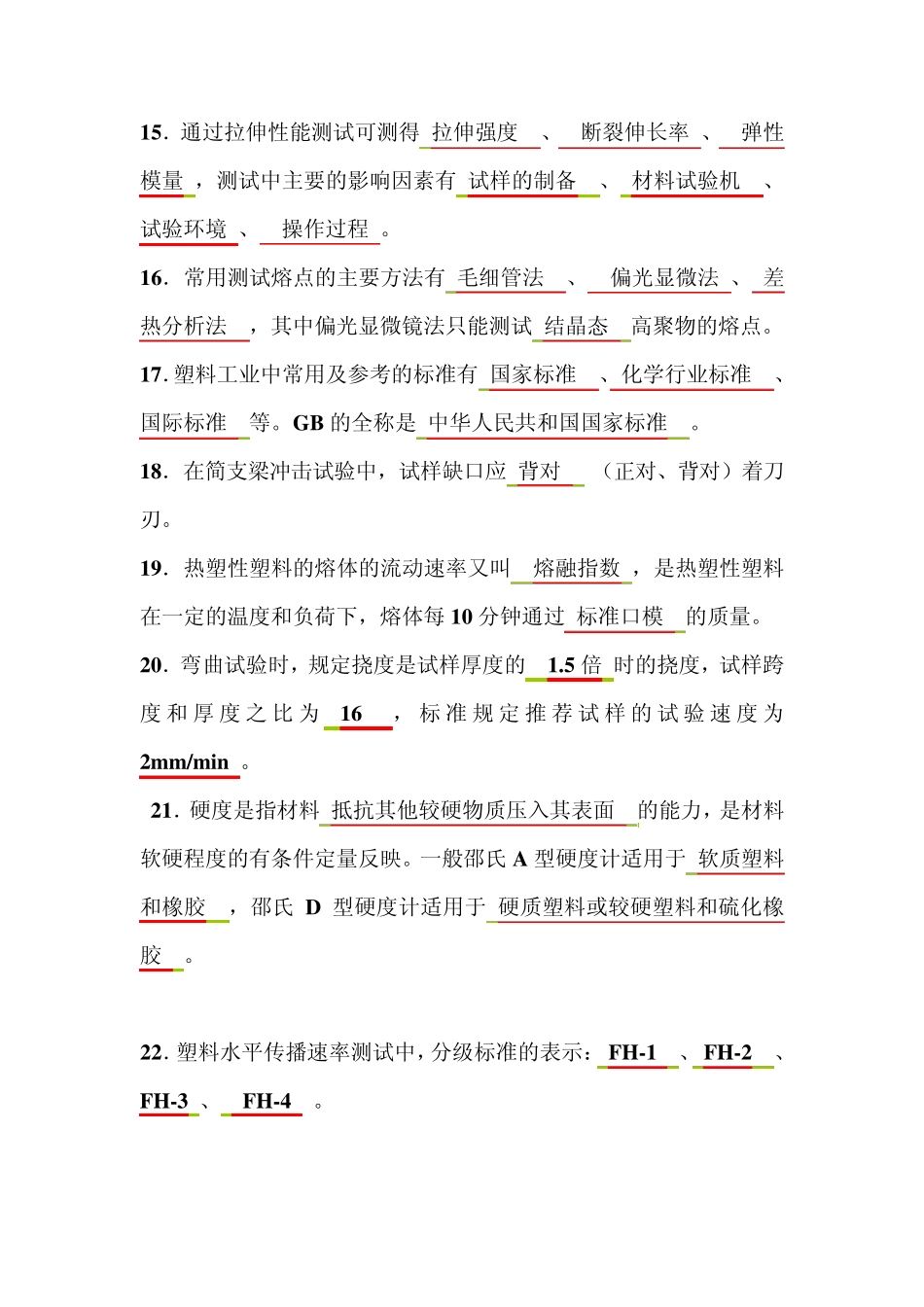

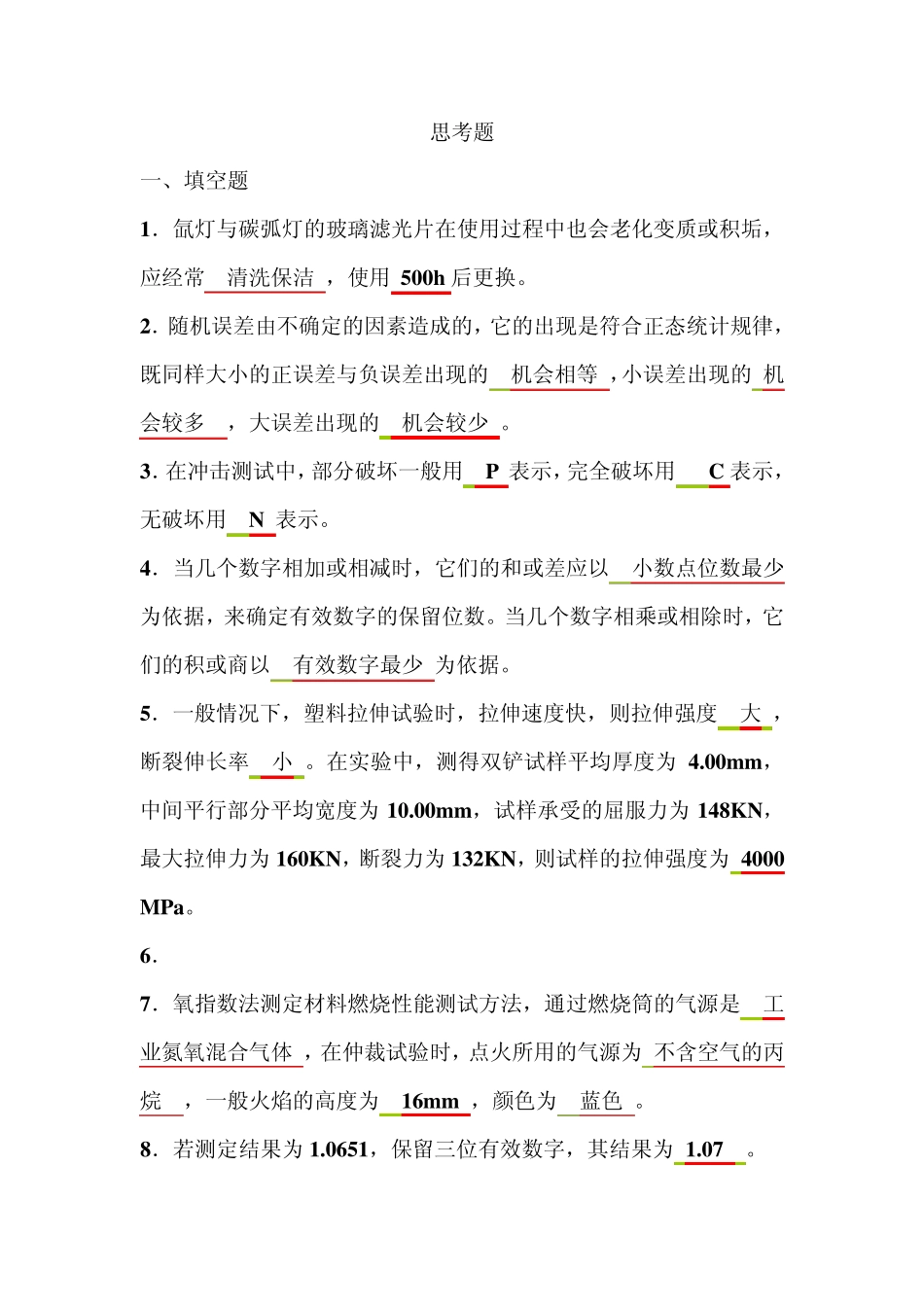

思考题 一、填空题 1．氙灯与碳弧灯的玻璃滤光片在使用过程中也会老化变质或积垢，应经常 清洗保洁 ，使用 500h 后更换。 2．随机误差由不确定的因素造成的，它的出现是符合正态统计规律，既同样大小的正误差与负误差出现的 机会相等 ，小误差出现的 机会较多 ，大误差出现的 机会较少 。 3．在冲击测试中，部分破坏一般用 P 表示，完全破坏用 C 表示，无破坏用 N 表示。 4．当几个数字相加或相减时，它们的和或差应以 小数点位数最少 为依据，来确定有效数字的保留位数。当几个数字相乘或相除时，它们的积或商以 有效数字最少 为依据。 5．一般情况下，塑料拉伸试验时，拉伸速度快，则拉伸强度 大 ，断裂伸长率 小 。在实验中，测得双铲试样平均厚度为 4.00m m ，中间平行部分平均宽度为 10.00m m ，试样承受的屈服力为 148KN，最大拉伸力为 160KN，断裂力为 132KN，则试样的拉伸强度为 4000 MPa。 6． 7．氧指数法测定材料燃烧性能测试方法，通过燃烧筒的气源是 工业氮氧混合气体 ，在仲裁试验时，点火所用的气源为 不含空气的丙烷 ，一般火焰的高度为 16m m ，颜色为 蓝色 。 8．若测定结果为 1.0651，保留三位有效数字，其结果为 1.07 。 9．状态调节的标准环境，温度 23℃ 、湿度 50% 、大气压 86—106kpa 。 10．在塑料自然气候曝露试验方法中，曝露场应选择在能代表 材料使用的典型气候 的地区，场地应 远离森林和建筑物 的空地 ，架面的方位应 面向正南方固定 ，试验的时间最好在 春末夏初 。 11．在控制 升温速率 的情况下对毛细管中的试样加热，观察其形状变化，将试样 发生形状变化及晶相完全消失 时的温度作为该聚合物的熔点温度。 12．将热塑性塑料置于 液体 传热介质中，放在规定的夹具上，在试样上施加一定的负荷，在一定的 匀速 条件下连续升温，试样被 1mm2 圆柱形 压针头压入1mm 时的温度，这一温度为 维卡软化温度 。 13．在塑料水平法燃烧性能的测定中，点燃试样时将灯倾斜与水平成 45° ，调整本生灯的位置，使试样自由端的 6mm 长度承受火焰，共施焰 30 s，撤去本生灯。 14．空白试验是在 不加被测试样 的情况下，按所用的分析方法，以 相同的条件 进行分析，所测得的值为空白值，它主要是消除 试剂 的系统误差。偶然误差的特点是 符合正态分布 、 无方向性 、 不可测量 。 15．通过拉伸性能测试可测得 拉...
