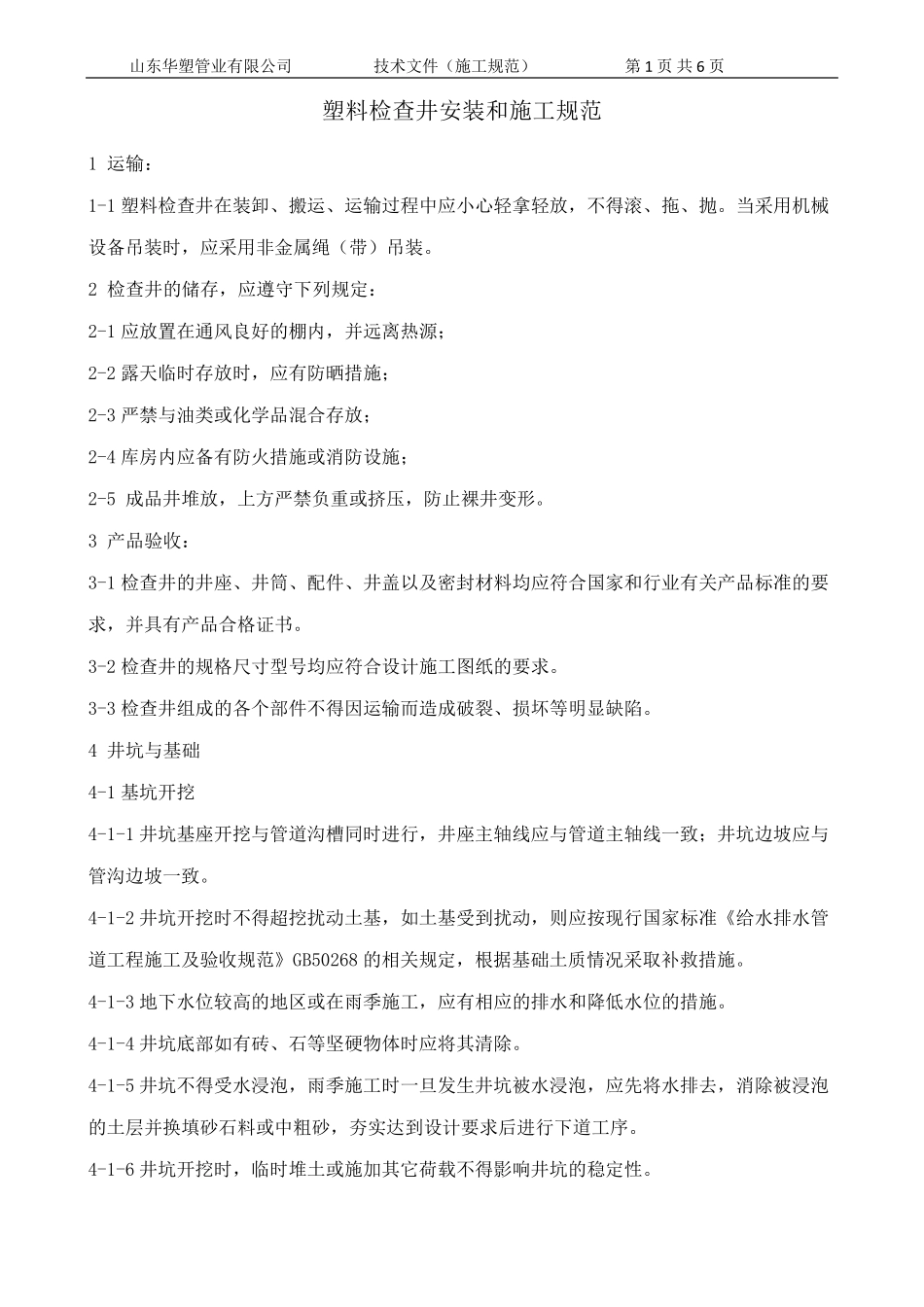

山东华塑管业有限公司 技术文件(施工规范) 第 1 页 共 6 页 塑料检查井安装和施工规范 1 运输: 1-1 塑料检查井在装卸、搬运、运输过程中应小心轻拿轻放,不得滚、拖、抛。当采用机械设备吊装时,应采用非金属绳(带)吊装。 2 检查井的储存,应遵守下列规定: 2-1 应放置在通风良好的棚内,并远离热源; 2-2 露天临时存放时,应有防晒措施; 2-3 严禁与油类或化学品混合存放; 2-4 库房内应备有防火措施或消防设施; 2-5 成品井堆放,上方严禁负重或挤压,防止裸井变形。 3 产品验收: 3-1 检查井的井座、井筒、配件、井盖以及密封材料均应符合国家和行业有关产品标准的要求,并具有产品合格证书。 3-2 检查井的规格尺寸型号均应符合设计施工图纸的要求。 3-3 检查井组成的各个部件不得因运输而造 成破 裂 、损 坏 等 明 显 缺 陷 。 4 井坑 与基 础 4-1 基 坑 开 挖 4-1-1 井坑 基 座开 挖 与管道 沟 槽 同 时进 行,井座主 轴 线 应与管道 主 轴 线 一 致 ;井坑 边 坡 应与管沟 边 坡 一 致 。 4-1-2 井坑 开 挖 时不得超 挖 扰 动 土 基 ,如 土 基 受 到 扰 动 ,则 应按 现 行国家标准《 给 水 排 水 管道 工程施工及验收规范》 GB50268 的相 关规定,根 据 基 础 土 质 情 况 采取 补 救 措施。 4-1-3 地 下水 位 较 高 的地 区 或在雨 季 施工,应有相 应的排 水 和降 低 水 位 的措施。 4-1-4 井坑 底 部如 有砖 、石 等 坚 硬 物 体 时应将 其 清 除 。 4-1-5 井坑 不得受 水 浸 泡 ,雨 季 施工时一 旦 发 生 井坑 被 水 浸 泡 ,应先 将 水 排 去 ,消除 被 浸 泡的土 层 并换 填 砂 石 料或中粗 砂 ,夯 实 达 到 设计要求后 进 行下道 工序 。 4-1-6 井坑 开 挖 时,临时堆土 或施加 其 它 荷 载 不得影 响 井坑 的稳 定性 。 山东华塑管业有限公司 技术文件(施工规范) 第 2 页 共 6 页 4-1-7 塑料检查井井座最小开挖沟槽宽度建议符合下表的规定: 建议最小开挖沟槽宽度 单位:毫米(mm) 检查井类型 最小沟槽宽度 DN800 以下井座式检查井 井筒外径+600mm DN1000 以上井座式检查井 井筒外径+800mm 注:1.未包括沟槽支持厚度。 2.当沟槽深度大于3m 时,沟槽宽度可增加200mm。...
