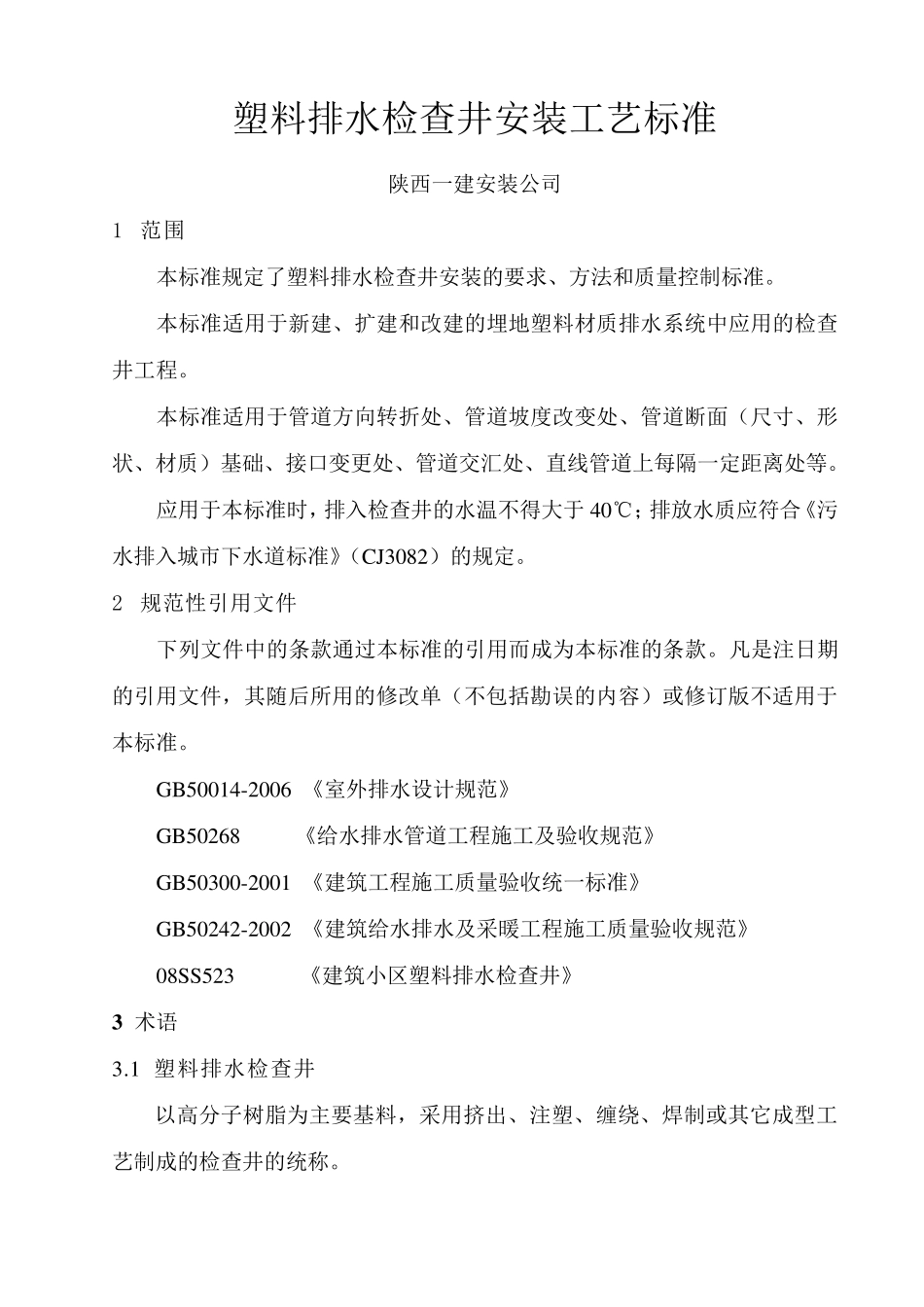

塑料排水检查井安装工艺标准 陕西一建安装公司 1 范围 本标准规定了塑料排水检查井安装的要求、方法和质量控制标准。 本标准适用于新建、扩建和改建的埋地塑料材质排水系统中应用的检查井工程。 本标准适用于管道方向转折处、管道坡度改变处、管道断面(尺寸、形状、材质)基础、接口变更处、管道交汇处、直线管道上每隔一定距离处等。 应用于本标准时,排入检查井的水温不得大于40℃;排放水质应符合《污水排入城市下水道标准》(CJ3082)的规定。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所用的修改单(不包括勘误的内容)或修订版不适用于本标准。 GB50014-2006 《室外排水设计规范》 GB50268 《给水排水管道工程施工及验收规范》 GB50300-2001 《建筑工程施工质量验收统一标准》 GB50242-2002 《建筑给水排水及采暖工程施工质量验收规范》 08S S 523 《建筑小区塑料排水检查井》 3 术语 3.1 塑料排水检查井 以高分子树脂为主要基料,采用挤出、注塑、缠绕、焊 制或其它 成型 工艺制成的检查井的统称 。 图中: 1 --非防护井盖; 2 --非防护盖座; 3 --井筒; 4 --有流槽井座; 5 --有沉泥室井座。 3 .2 连接管件 用于检查井与排水管道之间的连接:一端与检查井连接,另一端与排水管道连接的塑料短管。 3 .3 直壁式塑料排水检查井 检查井井筒呈直立状。一般在上下游管道内径小于井筒内径时使用。 3.4 管件式塑料排水检查井 检查井井筒呈三通管件状。一般在上下游管道内径大于或等于井筒内径时使用。 3.5 塑料排水检查井的总高按下式计算: H = H1 - H2 - H3 - H4。 式中:H---井高总尺寸; H1---路面与井底高程差; H2---承压盖板及井盖高度; H3---预留间隙(≥100m m ); H4---其它设计预留尺寸。 3.6 井座 检查井底部带有连接排水管道接口的部分。 检查井井座 3.7 井筒 连接井座的上升通道部分。 3.8 井盖 检查井井口可移动部分,用于开启或封闭井口。 3.9 盖座 固定和支承井盖的基座。 3 .1 0 防护盖座 盖座设置在井筒周围混凝土基础上,防止车辆荷载直接作用于检查井井筒上。 3 .1 1 沉泥室 在检查井底部为收集管道中的泥砂而设置的斗状空间口。 3 .1 2 附加接头 当支管接入检查井时需要在井筒上现场设置的管道连接接头。 4 施工准备 4 .1 技术准备 4 .1 .1 ...
