塑料模具肥皂盒设计说明书VIP免费

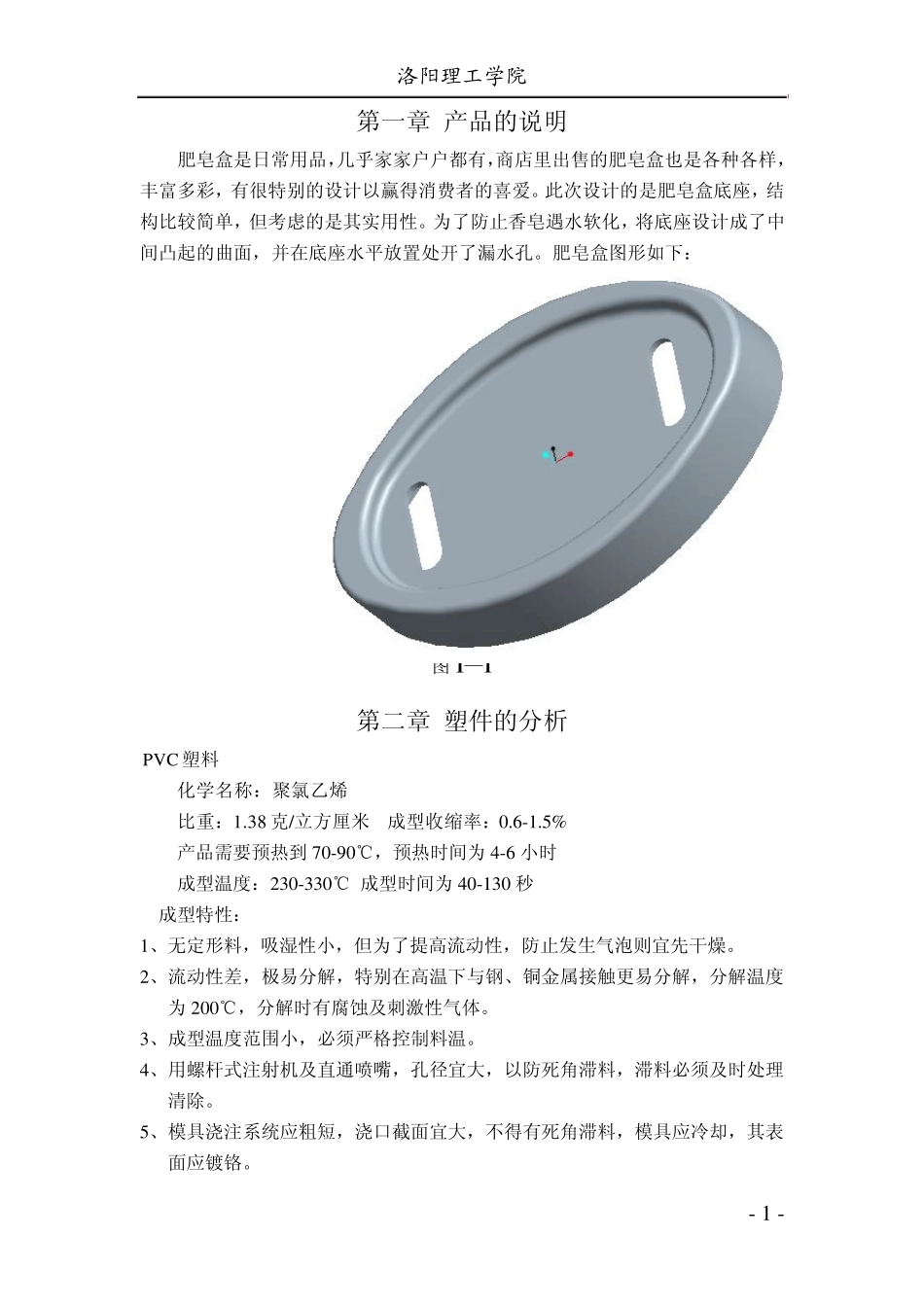

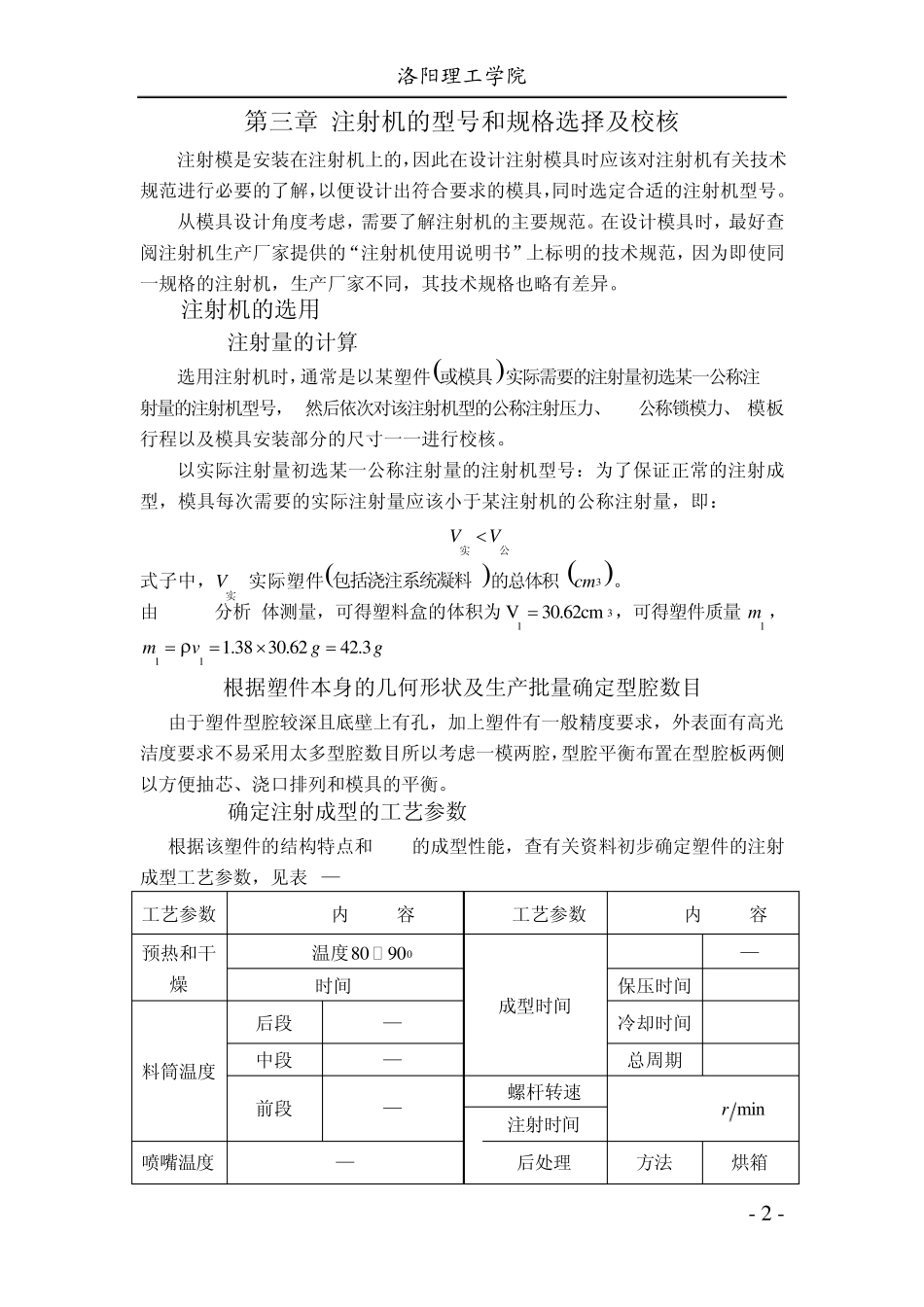

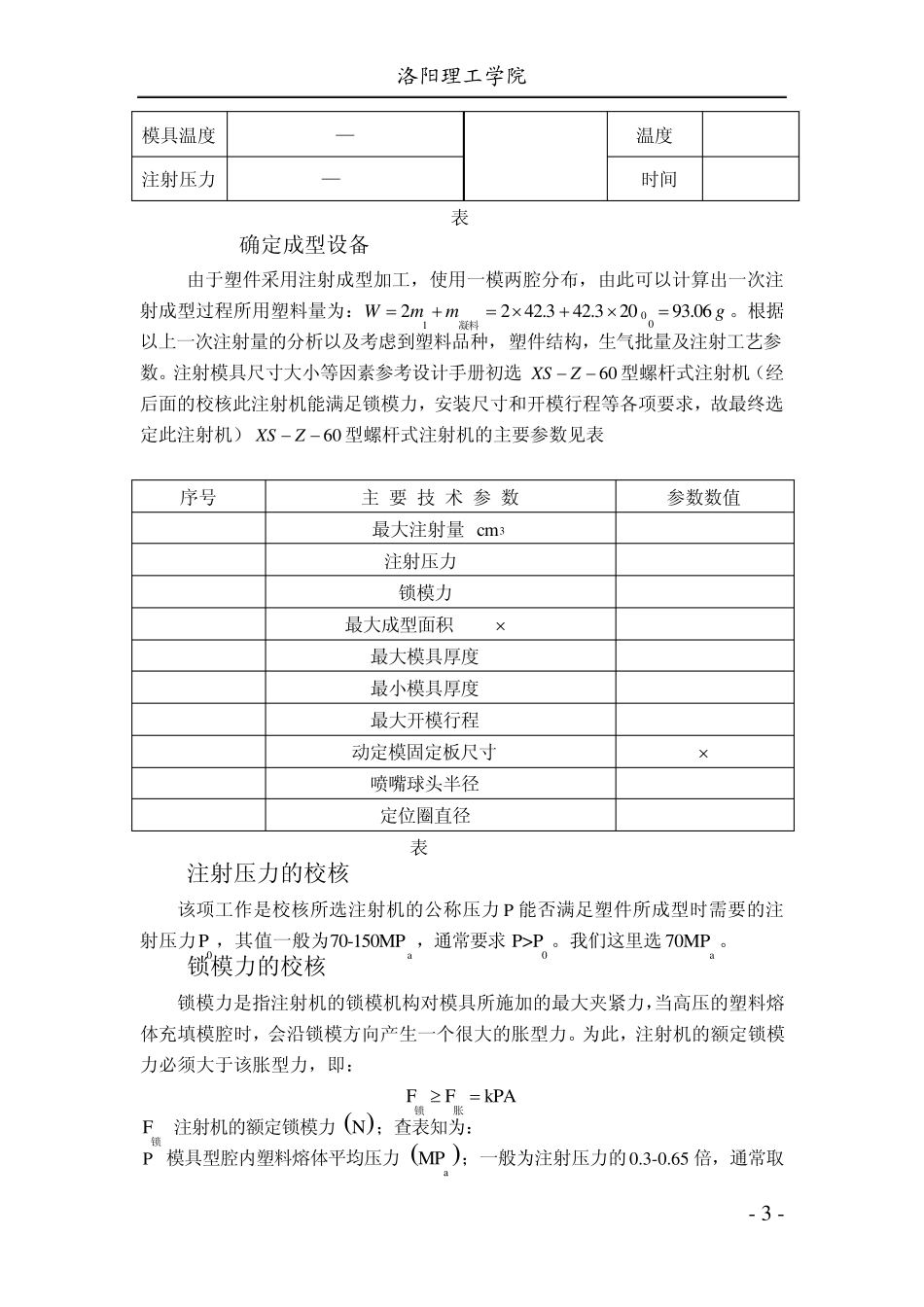

洛阳理工学院 - 1 - 第一章 产品的说明 肥皂盒是日常用品，几乎家家户户都有，商店里出售的肥皂盒也是各种各样，丰富多彩，有很特别的设计以赢得消费者的喜爱。此次设计的是肥皂盒底座，结构比较简单，但考虑的是其实用性。为了防止香皂遇水软化，将底座设计成了中间凸起的曲面，并在底座水平放置处开了漏水孔。肥皂盒图形如下： 图1 —1 第二章 塑件的分析 PV C 塑料 化学名称：聚氯乙烯 比重：1.38 克/立方厘米 成型收缩率：0.6-1.5% 产品需要预热到 70-90℃，预热时间为4-6 小时 成型温度：230-330℃ 成型时间为40-130 秒 成型特性： 1、无定形料，吸湿性小，但为了提高流动性，防止发生气泡则宜先干燥。 2、流动性差，极易分解，特别在高温下与钢、铜金属接触更易分解，分解温度为200℃，分解时有腐蚀及刺激性气体。 3、成型温度范围小，必须严格控制料温。 4、用螺杆式注射机及直通喷嘴，孔径宜大，以防死角滞料，滞料必须及时处理清除。 5、模具浇注系统应粗短，浇口截面宜大，不得有死角滞料，模具应冷却，其表面应镀铬。 洛阳理工学院 - 2 - 第三章 注射机的型号和规格选择及校核 注射模是安装在注射机上的，因此在设计注射模具时应该对注射机有关技术规范进行必要的了解，以便设计出符合要求的模具，同时选定合适的注射机型号。 从模具设计角度考虑，需要了解注射机的主要规范。在设计模具时，最好查阅注射机生产厂家提供的“注射机使用说明书”上标明的技术规范，因为即使同一规格的注射机，生产厂家不同，其技术规格也略有差异。 3.1注射机的选用 3.1.1注射量的计算 选用注射机时，通常是以某塑件或模具 实际需要的注射量初选某一公称注射量的注射机型号， 然后依次对该注射机型的公称注射压力、公称锁模力、 模板行程以及模具安装部分的尺寸一一进行校核。 以实际注射量初选某一公称注射量的注射机型号：为了保证正常的注射成型，模具每次需要的实际注射量应该小于某注射机的公称注射量，即： VV公实 式子中，V实-实际塑件包括浇注系统凝料的总体积3cm。 由PRO/E分析/体测量，可得塑料盒的体积为31V30.62cm，可得塑件质量1m ， 111.3830.6242.3mvgg 3.1.2根据塑件本身的几何形状及生产批量确定型腔数目 由于塑件型腔较深且底壁上有孔，加上塑件有一般精度要求，外表面有高光洁度要求不易采用太多型腔数目所以考虑一模两腔，型腔平衡布置在型腔板两侧以...
