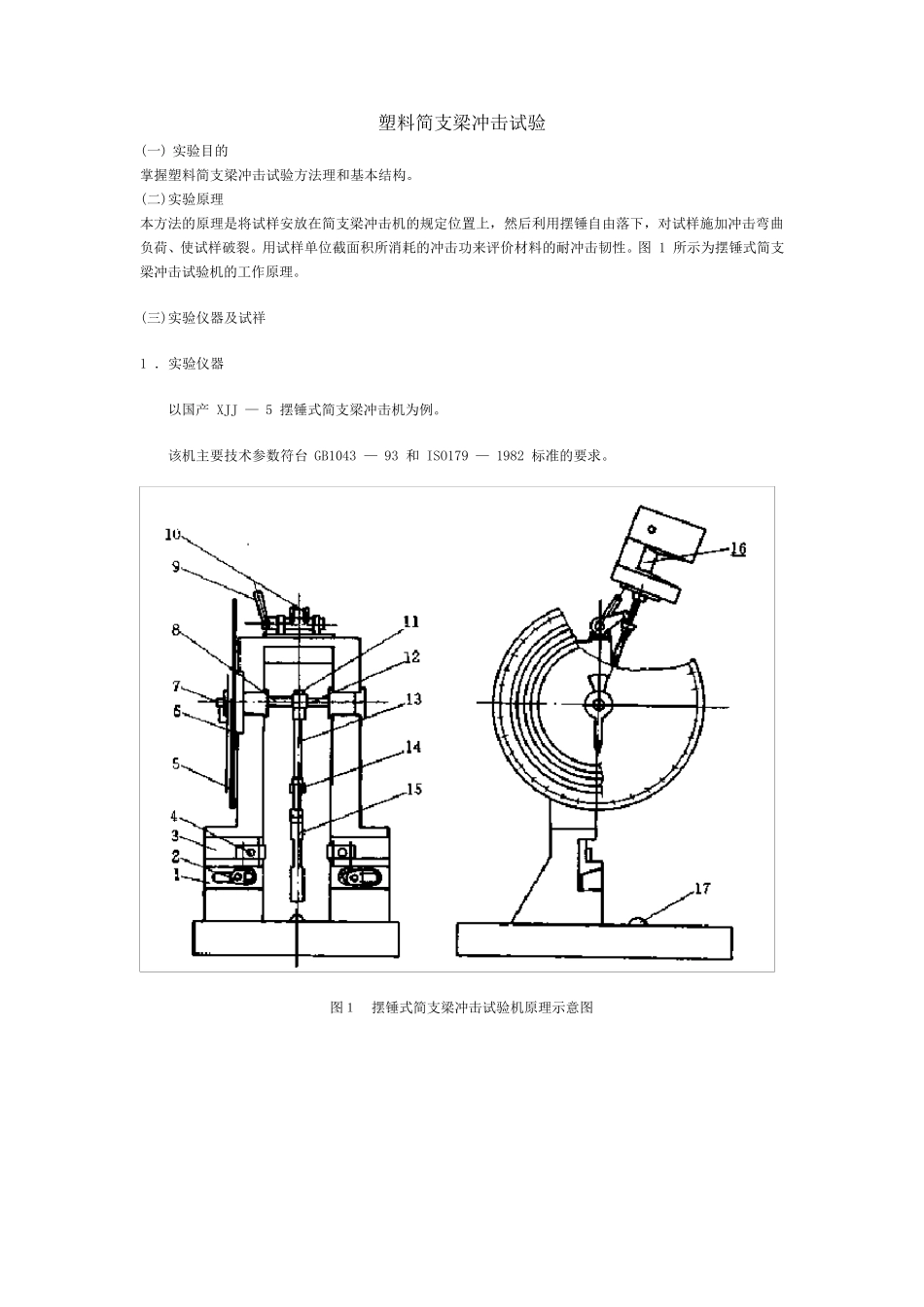

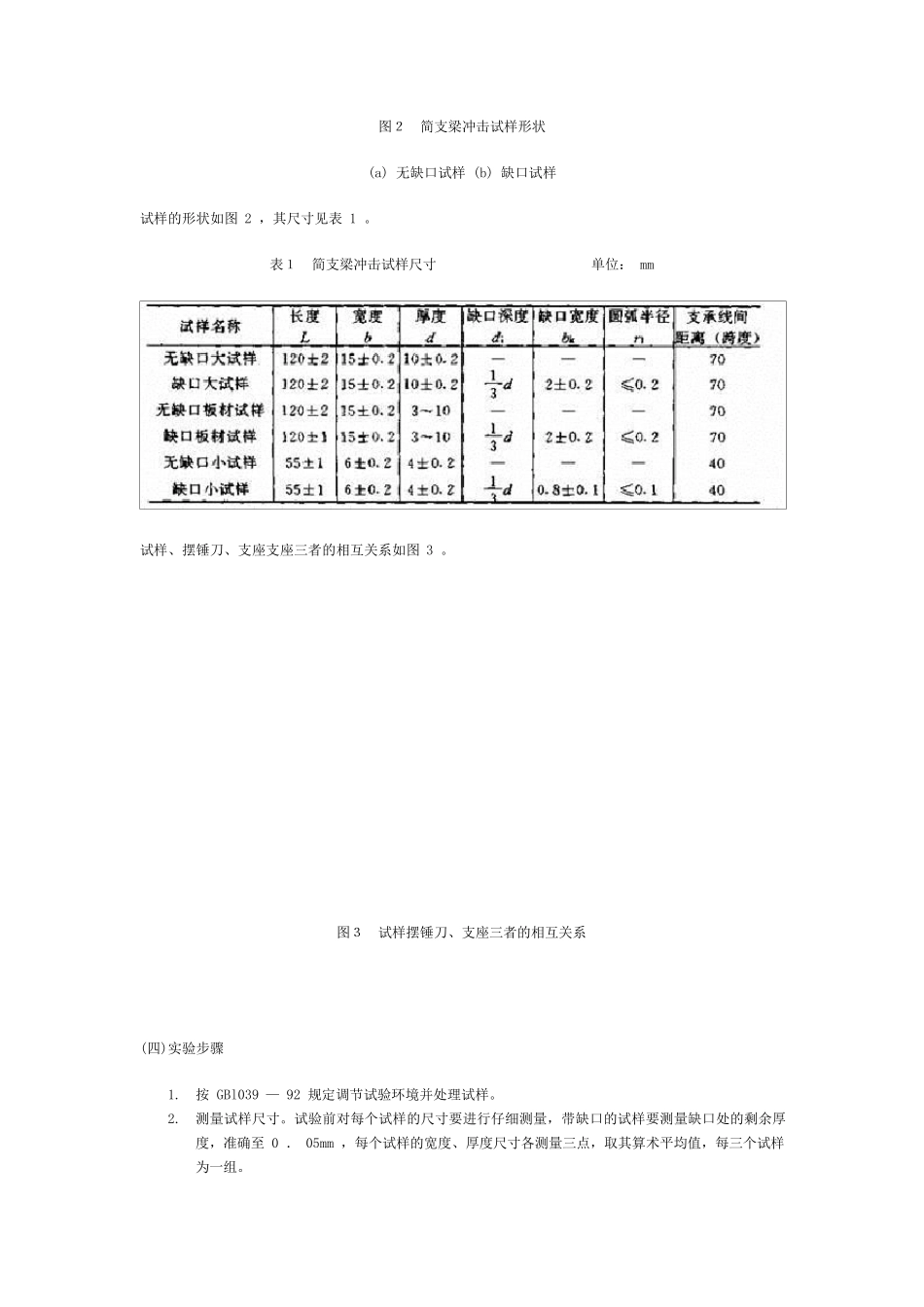

塑料简支梁冲击试验 (一) 实验目的 掌握塑料简支梁冲击试验方法理和基本结构。 (二)实验原理 本方法的原理是将试样安放在简支梁冲击机的规定位置上，然后利用摆锤自由落下，对试样施加冲击弯曲负荷、使试样破裂。用试样单位截面积所消耗的冲击功来评价材料的耐冲击韧性。图 1 所示为摆锤式简支梁冲击试验机的工作原理。 (三)实验仪器及试祥 1 ．实验仪器 以国产 XJJ — 5 摆锤式简支梁冲击机为例。 该机主要技术参数符台 GB1043 — 93 和 ISO179 — 1982 标准的要求。 图１ 摆锤式简支梁冲击试验机原理示意图 (1) 机体结构及性能 见图 1 ，本试验机由机体、试样安放架、冲击锤、操纵机构及读数装置等五个部分组成。 ①机体部分—包括机体、操纵机构、测量机构、摆轴和试样安放架组成，为确保安装平稳、准确，在机体上面设有水准泡 17 ，方便调试。 ②试样安放架一—由固定支座 1 、紧固螺钉 2 、活动试样支座 3 、支承刀刃 4 组成。试验前，应调整好活动试样支座间的距离，将试样紧靠在支座刀刃的支承面上。 ③冲击锤———由摆轴 8 、上连接套 12 、摆杆 13 、调整套 14 、摆体 15 、冲击刀刃 16 等件组成。该机共有五种能量摆锤供选用，其冲击储能分别为 2 ． 7J 、 7 ． 5J 、 15J 、 25J 、 50J 。 ④操纵机构——由手柄 9 、挂钩 l ０等件组成。当冲击摆扬起所需角度 (160 ° ) 时，挂钩将摆上的调整套钩住。搬动手柄时，挂钩脱开，冲击摆自由落下，对试样进行冲击试验。 ⑤测量装置—一其作用是将试样受冲击后所消耗的能量指示出来，试样所消耗的冲击功数值按下式计算。 式中 P d —一冲击摆的冲击常数 α——冲击前摆锤扬角 β一一冲击后摆锤升角 该机由于冲击摆常数和扬角均为常数，因此，只要测出试样冲断后摆锤的升角，就可计算出试样冲断时所消耗的能量。该机读数刻度盘就是根据 此原 理 来设计刻度的。试验时，可以 直 接从 度盘上读取 冲断功，度盘上有五种能量范 围 的刻度。 2 ．试验试样 图２ 简支梁冲击试样形状 (a) 无缺口试样 (b) 缺口试样 试样的形状如图 2 ，其尺寸见表 1 。 表１ 简支梁冲击试样尺寸 单位： mm 试样、摆锤刀、支座支座三者的相互关系如图 3 。 图３ 试样摆锤刀、支座三者的相互关系 (四)实验步骤 1. 按 GBl039 — 92 规定调节试验环境并处理试样。 2. 测量试样尺寸。试验...
