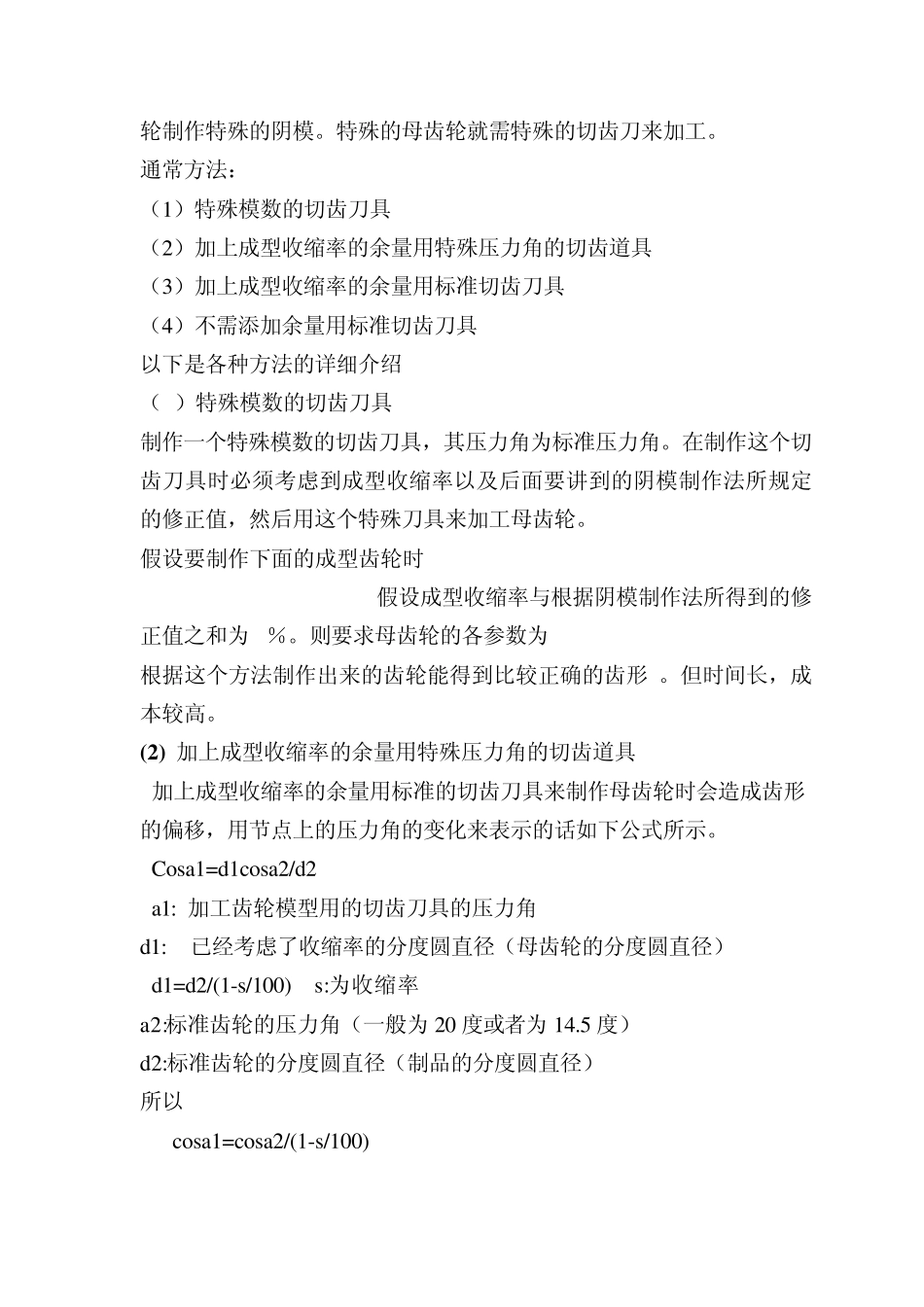

塑料齿轮的设计和制造介绍 一 塑胶齿轮优缺点和应用 相对金属齿轮，塑料齿轮具有质量轻、工作噪音小、耐磨损、无须润滑、可以成型较复杂的形状、大批量生产成本低等优点。但由于塑料本身具有收缩、吸水，相对金属强度也比较弱，对工作环境要求高，对温度较敏感等特性。因而，塑料齿轮同时就有精度低、寿命短、使用环境要求高等缺点。随着新材料的应用及制造技术的发展，塑料齿轮的精度越来越高，寿命也越来越长，并广泛应用于仪器、仪表、玩具、汽车、打印机等行业。 二 塑料齿轮的模具制造方法 由于塑料制品成型收缩，因此阴模尺寸要较制品尺寸大。见附图： 因而标准的齿轮制品意味着不标准的阴模尺寸。这就对阴模的制造提出了严格的要求。以下是常用的两种阴模制造方法 1 .先制作一母齿轮，然后通过铸造、电火花加工、电铸等方法制作母齿轮。如：涡轮、涡杆、锥齿轮。 2 .不需母齿轮，直接线切割制作阴模。常用于正齿轮，斜齿轮。 2 .1 母齿轮的制作方法 前面所提，母模要比制品大，因此标准制品齿轮就必须由特殊母齿轮制作特殊的阴模。特殊的母齿轮就需特殊的切齿刀来加工。 通常方法： （1）特殊模数的切齿刀具 （2）加上成型收缩率的余量用特殊压力角的切齿道具 （3）加上成型收缩率的余量用标准切齿刀具 （4）不需添加余量用标准切齿刀具 以下是各种方法的详细介绍 （1）特殊模数的切齿刀具 制作一个特殊模数的切齿刀具，其压力角为标准压力角。在制作这个切齿刀具时必须考虑到成型收缩率以及后面要讲到的阴模制作法所规定的修正值，然后用这个特殊刀具来加工母齿轮。 假设要制作下面的成型齿轮时 Z=30 m=1 d=m*Z=30mm 假设成型收缩率与根据阴模制作法所得到的修正值之和为 2％。则要求母齿轮的各参数为 Z=30 m=1.02 d=m*z=30.6mm 根据这个方法制作出来的齿轮能得到比较正确的齿形 。但时间长，成本较高。 (2 ) 加上成型收缩率的余量用特殊压力角的切齿道具 加上成型收缩率的余量用标准的切齿刀具来制作母齿轮时会造成齿形的偏移，用节点上的压力角的变化来表示的话如下公式所示。 Cosa1=d1cosa2/d2 a1: 加工齿轮模型用的切齿刀具的压力角 d1: 已经考虑了收缩率的分度圆直径（母齿轮的分度圆直径） d1=d2/(1-s/100) s:为收缩率 a2:标准齿轮的压力角（一般为 20 度或者为 14.5 度） d2:标准齿轮的分度圆直径（制品的分度圆直径） 所以 cosa1=cosa2/(1-s/100) 现有一个压力角为20 度的...
