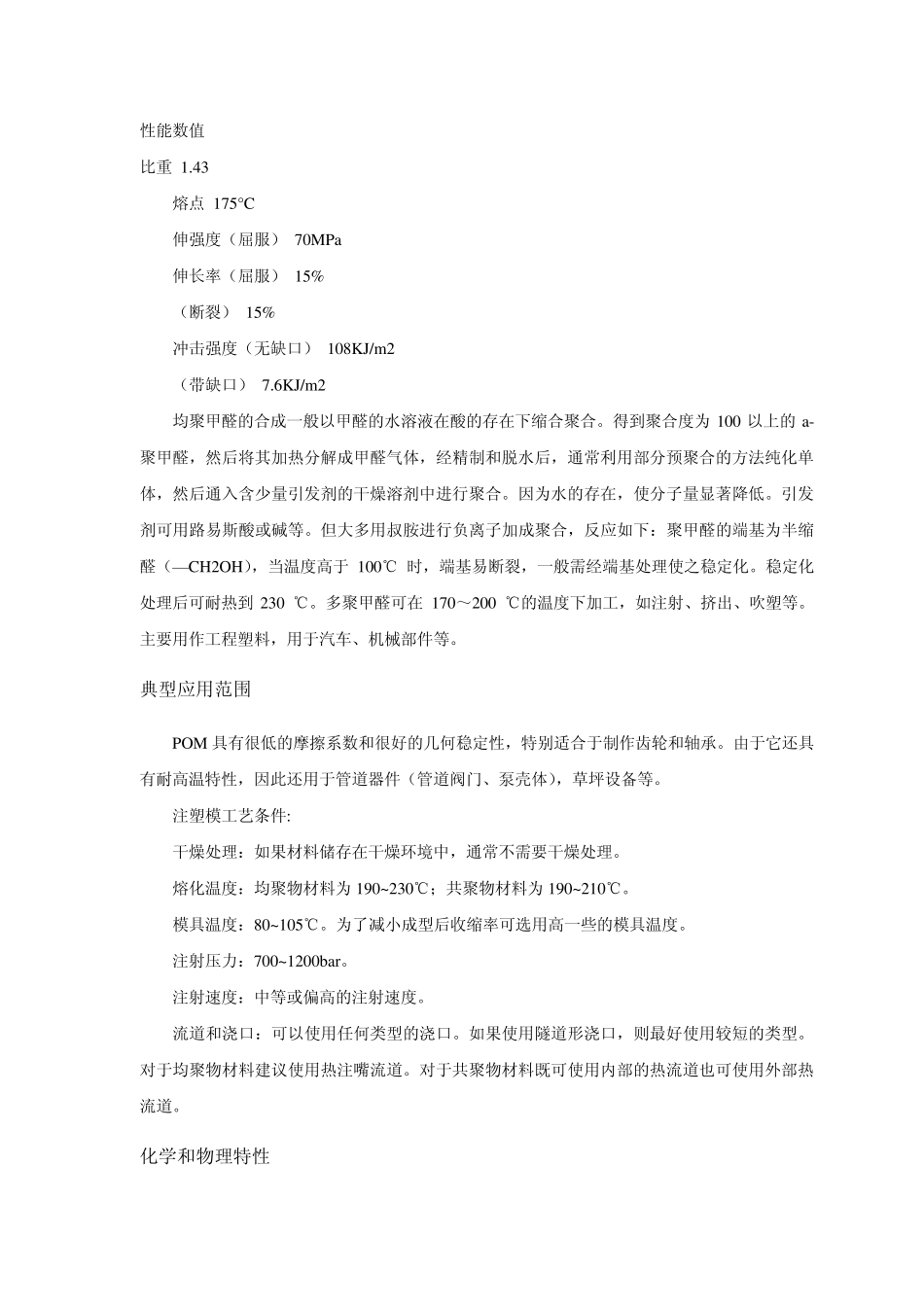

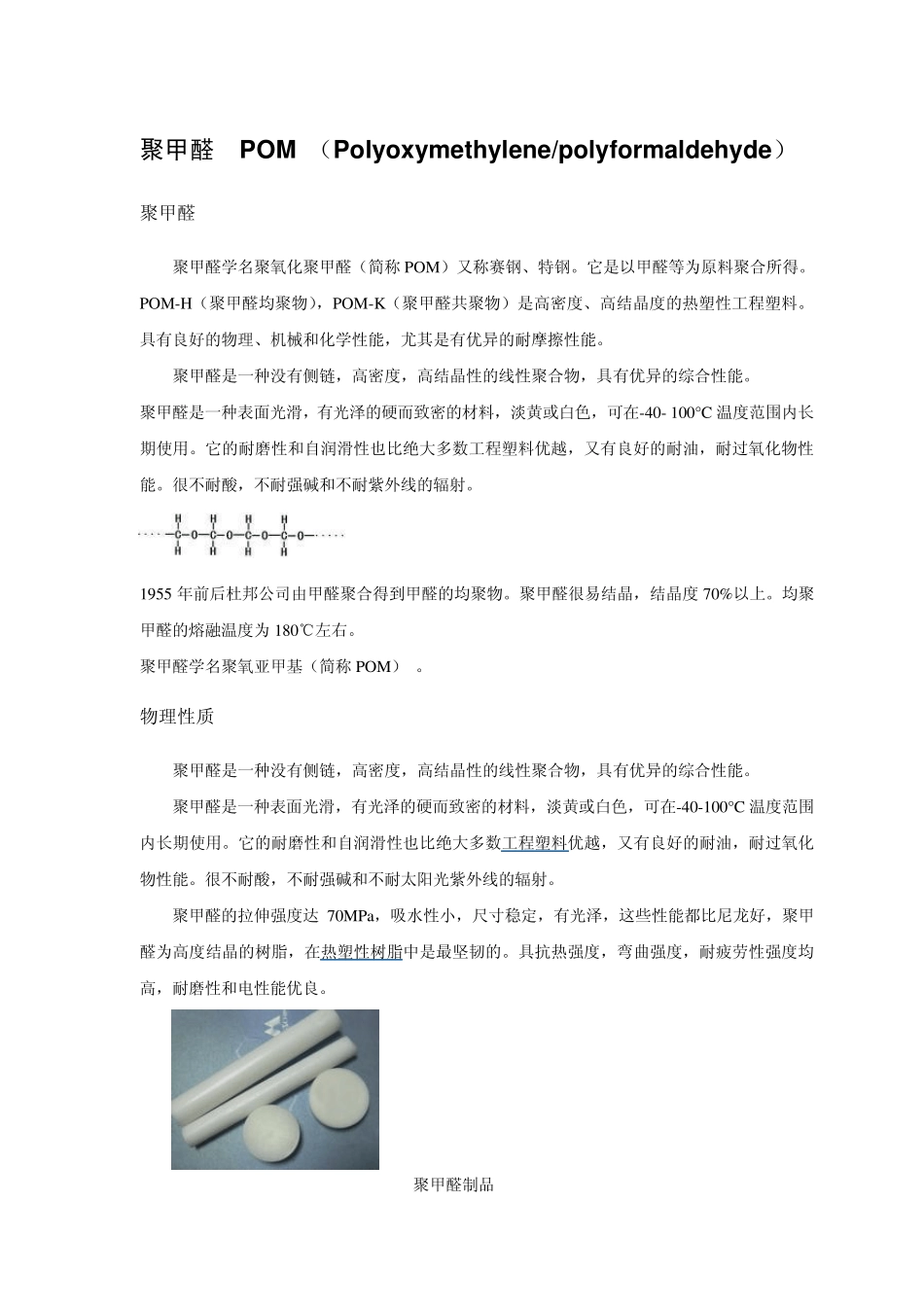

聚甲醛 POM （Poly ox y methy lene/poly formaldehy de） 聚甲醛(POM) 聚甲醛学名聚氧化聚甲醛（简称POM）又称赛钢、特钢。它是以甲醛等为原料聚合所得。POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。 聚甲醛是一种没有侧链，高密度，高结晶性的线性聚合物，具有优异的综合性能。 聚甲醛是一种表面光滑，有光泽的硬而致密的材料，淡黄或白色，可在-40- 100°C 温度范围内长期使用。它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能。很不耐酸，不耐强碱和不耐紫外线的辐射。 1955 年前后杜邦公司由甲醛聚合得到甲醛的均聚物。聚甲醛很易结晶，结晶度70%以上。均聚甲醛的熔融温度为180℃左右。 聚甲醛学名聚氧亚甲基（简称POM） 。 物理性质 聚甲醛是一种没有侧链，高密度，高结晶性的线性聚合物，具有优异的综合性能。 聚甲醛是一种表面光滑，有光泽的硬而致密的材料，淡黄或白色，可在-40-100°C 温度范围内长期使用。它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能。很不耐酸，不耐强碱和不耐太阳光紫外线的辐射。 聚甲醛的拉伸强度达 70MPa，吸水性小，尺寸稳定，有光泽，这些性能都比尼龙好，聚甲醛为高度结晶的树脂，在热塑性树脂中是最坚韧的。具抗热强度，弯曲强度，耐疲劳性强度均高，耐磨性和电性能优良。 聚甲醛制品 性能数值 比重 1.43 熔点 175°C 伸强度（屈服） 70MPa 伸长率（屈服） 15% （断裂） 15% 冲击强度（无缺口） 108KJ/m2 （带缺口） 7.6KJ/m2 均聚甲醛的合成一般以甲醛的水溶液在酸的存在下缩合聚合。得到聚合度为100 以上的a-聚甲醛，然后将其加热分解成甲醛气体，经精制和脱水后，通常利用部分预聚合的方法纯化单体，然后通入含少量引发剂的干燥溶剂中进行聚合。因为水的存在，使分子量显著降低。引发剂可用路易斯酸或碱等。但大多用叔胺进行负离子加成聚合，反应如下：聚甲醛的端基为半缩醛（—CH2OH），当温度高于 100℃ 时，端基易断裂，一般需经端基处理使之稳定化。稳定化处理后可耐热到230 ℃。多聚甲醛可在 170～200 ℃的温度下加工，如注射、挤出、吹塑等。主要用作工程塑料，用于汽车、机械部件等。 典型应用范围 POM 具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承...
