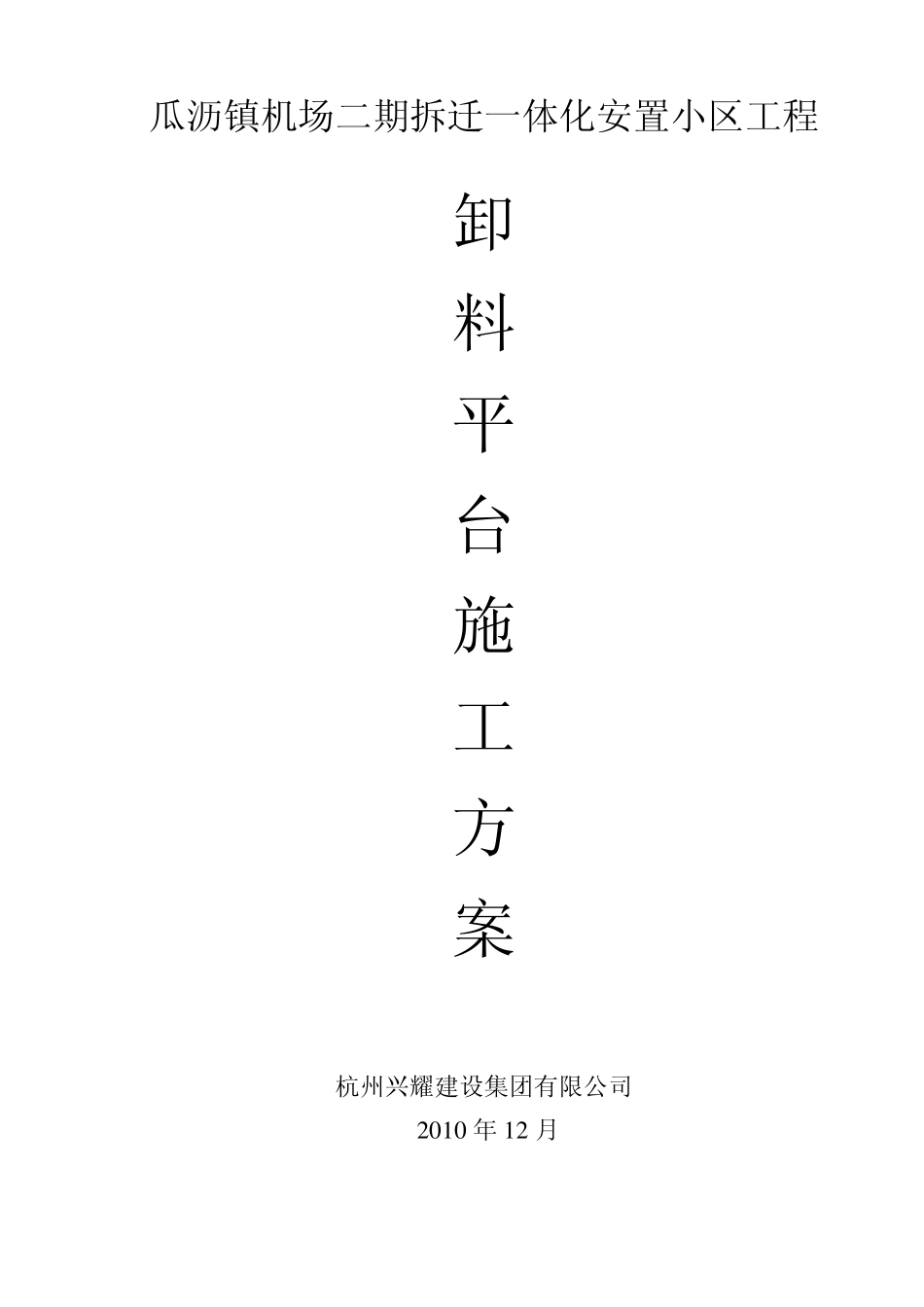

塔吊卸料平台方案_第1页
1/9

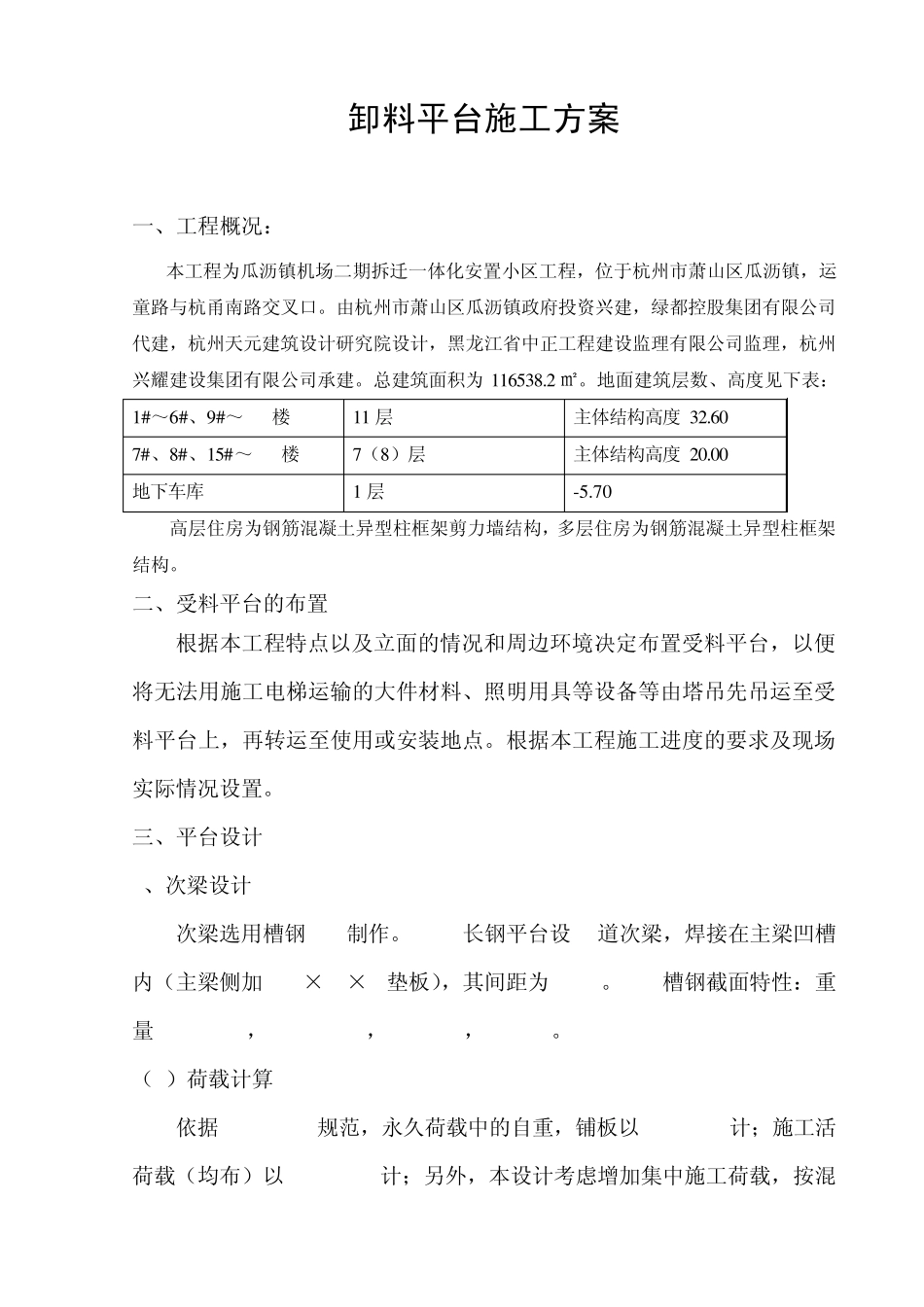

塔吊卸料平台方案_第2页
2/9

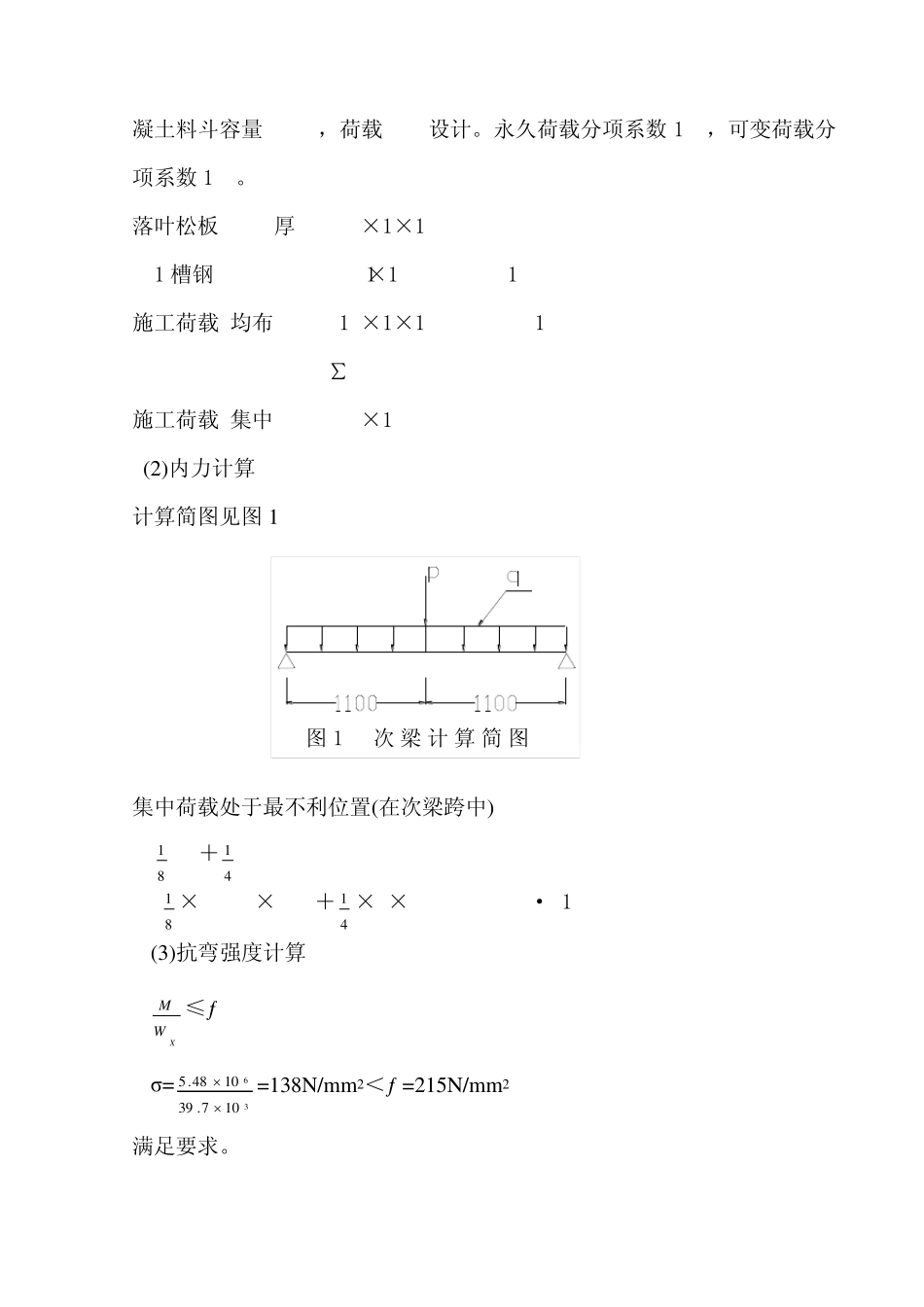

塔吊卸料平台方案_第3页
3/9
瓜沥镇机场二期拆迁一体化安置小区工程 卸 料 平 台 施 工 方 案 杭州兴耀建设集团有限公司 2 0 1 0 年 1 2 月 卸料平台施工方案 一、工程概况: 本工程为瓜沥镇机场二期拆迁一体化安置小区工程,位于杭州市萧山区瓜沥镇,运童路与杭甬南路交叉口。由杭州市萧山区瓜沥镇政府投资兴建,绿都控股集团有限公司代建,杭州天元建筑设计研究院设计,黑龙江省中正工程建设监理有限公司监理,杭州兴耀建设集团有限公司承建。总建筑面积为 1 1 6 5 3 8 .2 ㎡。地面建筑层数、高度见下表: 1 #~6 #、9 #~14#楼 1 1 层 主体结构高度 3 2 .6 0 m 7 #、8 #、1 5 #~19#楼 7 (8 )层 主体结构高度 2 0 .0 0 m 地下车库 1 层 -5 .7 0 m 高层住房为钢筋混凝土异型柱框架剪力墙结构,多层住房为钢筋混凝土异型柱框架结构。 二、受料平台的布置 根据本工程特点以及立面的情况和周边环境决定布置受料平台,以便将无法用施工电梯运输的大件材料、照明用具等设备等由塔吊先吊运至受料平台上,再转运至使用或安装地点。根据本工程施工进度的要求及现场实际情况设置。 三、平台设计 1、次梁设计 次梁选用槽钢[14制作。4.0m长钢平台设 5道次梁,焊接在主梁凹槽内(主梁侧加140×70×8垫板),其间距为 1.0m。[10槽钢截面特性:重量 0.14kN/m,Wx=84.5cm3,h=140mm,b=58mm。 (1)荷载计算 依据 JGJ80-91规范,永久荷载中的自重,铺板以 0.4kN/m2计;施工活荷载(均布)以 1.5KN/m2计;另外,本设计考虑增加集中施工荷载,按混凝土料斗容量0.2m3,荷载5kN设计。永久荷载分项系数1.2,可变荷载分项系数1.4。 落叶松板50mm厚 0.4×1×1.2=0.48kN/m [14槽钢 0.14×1.2=0.168kN/m 施工荷载(均布) 1.5×1×1.4=2.1 kN/m ∑q=2.748kN/m 施工荷载(集中) p=5×1.4=7 kN (2)内力计算 计算简图见图1 集中荷载处于最不利位置(在次梁跨中) M=81 ql2+41 pl =81 ×2.748×2.22+41 ×7×2.2=5.51 kN·m (3)抗弯强度计算 XWM ≤ƒ σ=36107.391048.5=138N/mm2<ƒ =215N/mm2 满足要求。 图1 次梁计算简图2、主梁设计 选用槽钢[16,其截面特性为:重量0.205kN/m,Wx=140.9×103,h=160mm,b=65mm 1、 荷载及内力计算 主梁均布荷载: [16槽钢 0.205×1.2=0.246 kN/m 栏杆、密目网 0.115×1.2=0.138 kN/m 300×30mm木挡板 0.072×1.2=0.086 kN/m ∑q=0.47...
