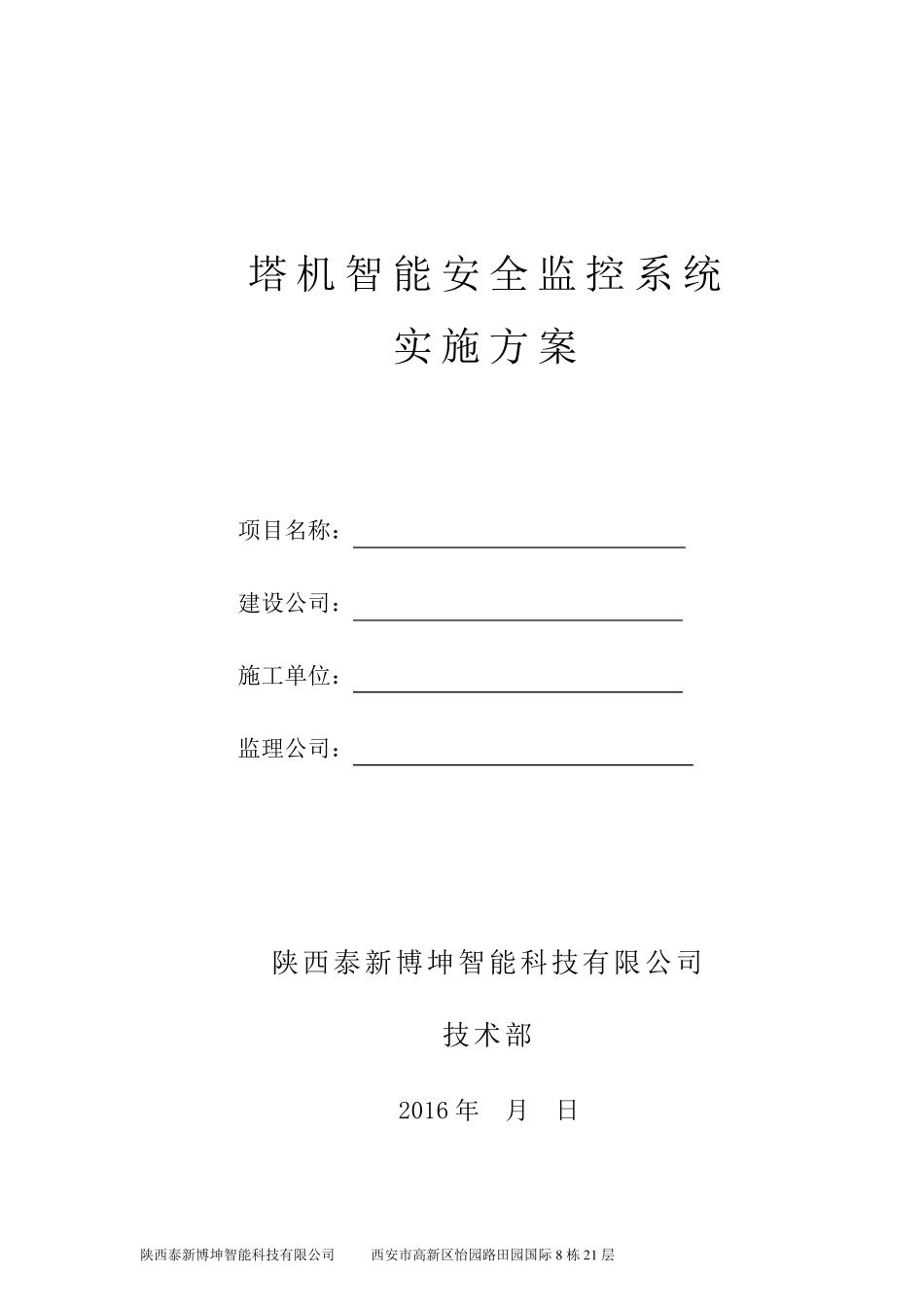

陕西泰新博坤智能科技有限公司 西安市高新区怡园路田园国际8 栋2 1 层 塔机智能安全监控系统 实施方案 项目名称： 建设公司： 施工单位： 监理公司： 陕西泰新博坤智能科技有限公司 技术部 2016 年 月 日 陕西泰新博坤智能科技有限公司 西安市高新区怡园路田园国际8 栋2 1 层 一、项目概况 工程项目主体工程位于 。 二、SPS-32 系统功能 SPS-32 塔机智能安全监控系统主要功能包括群塔防碰撞，空间限位保护，超载保护，人机管理，远程监控管理等多个方面。 1、塔吊间碰撞报警 （1）塔臂之间碰撞报警 两塔吊等高时，他们的塔臂之间（包括后臂）可能会发生相互碰撞，SPS-32 可以在两塔吊塔臂接近时发出报警信号，提醒司机谨慎操作。如图 1.1。 图 1.1 塔臂之间碰撞示意图 （2）塔臂与塔身碰撞报警 两塔吊不等高时，低塔吊塔臂有可能与高塔吊塔身发生碰撞，SPS-32 可在低塔吊塔臂接近高塔吊塔身时发出报警，提醒司机谨慎操作。如图 1.2。 图 1.2 塔臂与塔身碰撞示意图 （3）塔臂与钢丝绳碰撞报警 陕西泰新博坤智能科技有限公司 西安市高新区怡园路田园国际8栋21层 两塔吊不等高时，低塔吊塔臂有可能和高塔吊钢丝绳发生碰撞，SPS-32 可在低塔吊塔臂接近高塔吊钢丝绳时发出报警，提醒司机谨慎操作。如图1.3。 1.3 塔臂与钢丝绳碰撞示意图 2、塔吊区域保护 （1）塔臂区域保护 可限制塔臂进入某些特定区域，防止塔臂与建筑物、电线杆等静止障碍物发生碰撞。如图1.4。 图1.4 塔臂区域保护示意图 1.5 吊钩区域保护示意图 （2）吊钩区域保护 可限制吊钩进入某些特定区域，防止钢丝绳、吊钩及所吊重物与特定物体发生碰撞或者重物追落到特定区域。如图1.5。 3、称重、力矩、高度、幅度、风速保护 （1）可实时显示力矩，当力矩达接近额定力矩的 95%给出报警信号，达到 105%给出继电控制信号，超过 115%，给出力矩限制失效信号并记录。 （2）可实时显示起重量，当起重量达到额定值的 95%能够给出报警信号，达到 105%给出继电控制信号，超过 115%，给出起重量限制失效信号并记录。 （3）可实时显示变幅半径，接近限位位置给出报警信号和继电控制信号，超出限 陕西泰新博坤智能科技有限公司 西安市高新区怡园路田园国际8栋21层 位位置给出限位失效信号并记录。 （4）可实时显示起升高度，接近限位位置给出报警信号和继电控制信号，超出限位位置给出限位失效信号并记录。 （5）可实时显示...
