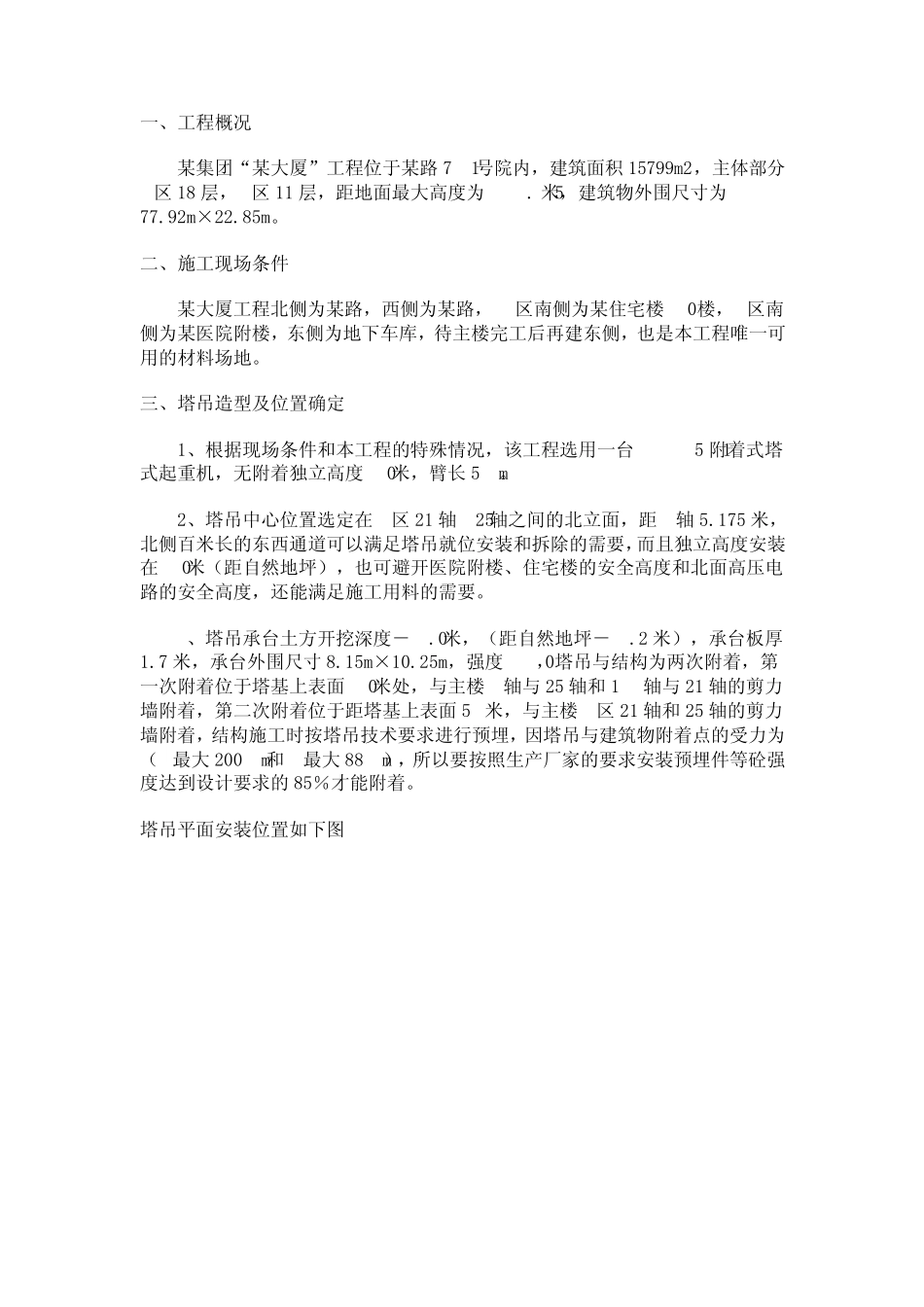

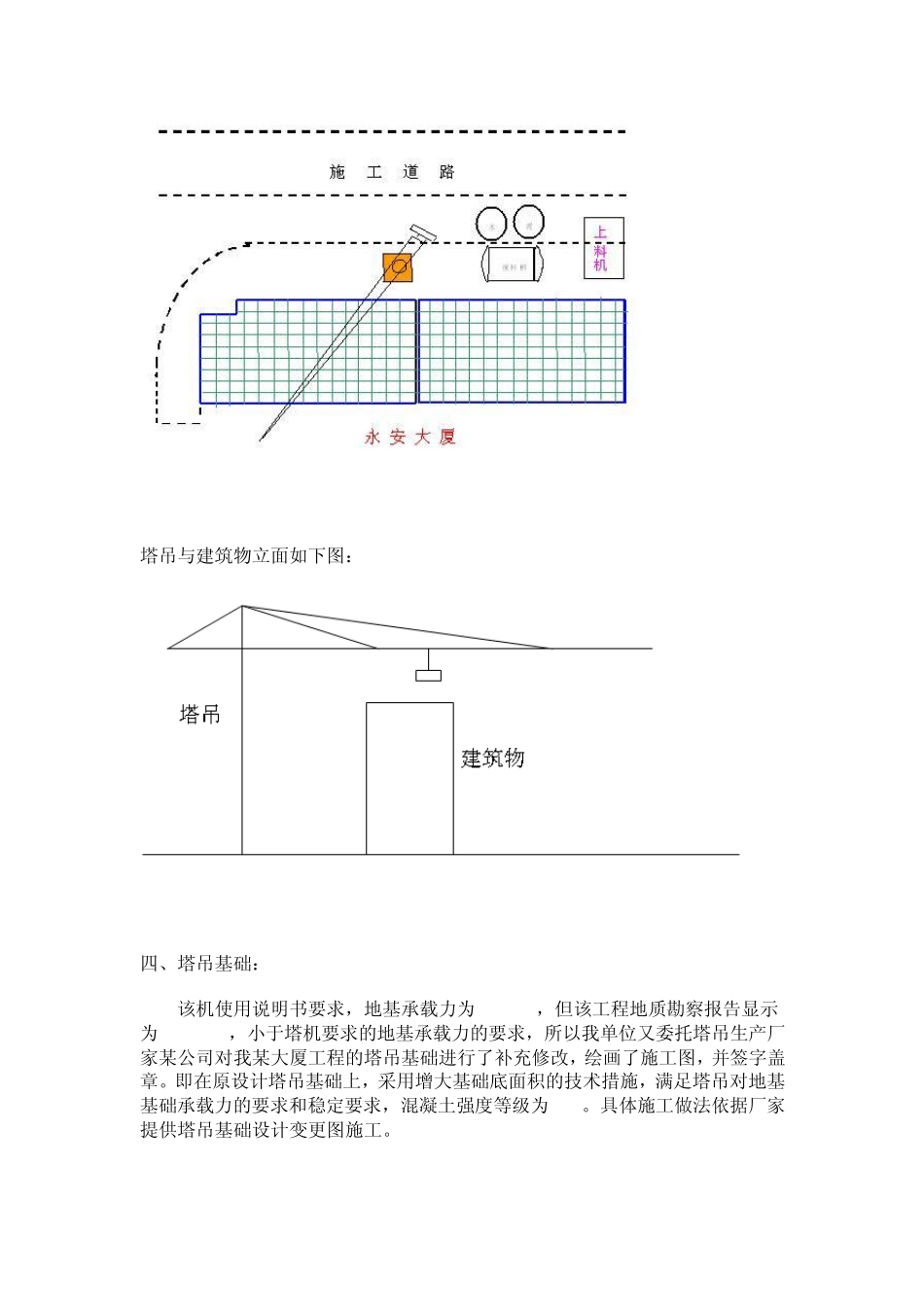

一、工程概况 某集团“某大厦”工程位于某路741号院内，建筑面积15799m2，主体部分A区18 层，B区11 层，距地面最大高度为63.65米，建筑物外围尺寸为77.92m×22.85m。 二、施工现场条件 某大厦工程北侧为某路，西侧为某路， A区南侧为某住宅楼 30#楼，B区南侧为某医院附楼，东侧为地下车库，待主楼完工后再建东侧，也是本工程唯一可用的材料场地。 三、塔吊造型及位置确定 1、根据现场条件和本工程的特殊情况，该工程选用一台 QTZ5313附着式塔式起重机，无附着独立高度40米，臂长 53m。 2、塔吊中心位置选定在 A区21 轴-25轴之间的北立面，距Q轴 5.175 米，北侧百米长的东西通道可以满足塔吊就位安装和拆除的需要，而且独立高度安装在 40米（距自然地坪），也可避开医院附楼、住宅楼的安全高度和北面高压电路的安全高度，还能满足施工用料的需要。 3、塔吊承台土方开挖深度－4.0米，（距自然地坪－3.24米），承台板厚1.7 米，承台外围尺寸8.15m×10.25m，强度C30，塔吊与结构为两次附着，第一次附着位于塔基上表面30米处，与主楼 Q轴与 25 轴和 1/Q轴与 21 轴的剪力墙附着，第二次附着位于距塔基上表面54米，与主楼 A区21 轴和 25 轴的剪力墙附着，结构施工时按塔吊技术要求进行预埋，因塔吊与建筑物附着点的受力为（Y最大200Km和 X最大88Km），所以要按照生产厂家的要求安装预埋件等砼强度达到设计要求的 85％才能附着。 塔吊平面安装位置如下图: 塔吊与建筑物立面如下图： 四、塔吊基础： 该机使用说明书要求，地基承载力为 0.2Mpa，但该工程地质勘察报告显示为 0.15Mpa，小于塔机要求的地基承载力的要求，所以我单位又委托塔吊生产厂家某公司对我某大厦工程的塔吊基础进行了补充修改，绘画了施工图，并签字盖章。即在原设计塔吊基础上，采用增大基础底面积的技术措施，满足塔吊对地基基础承载力的要求和稳定要求，混凝土强度等级为 C30。具体施工做法依据厂家提供塔吊基础设计变更图施工。 塔吊基础承台配筋及固定支脚做法见QTZ5313塔式起重机使用说明书第四章第一节和塔吊补充基础图。 五、塔吊安装要求 1、基础采用支脚固定式，浇筑前预埋四个主脚钢，其标高相对误差控制在2mm之内。 2、主脚钢底板与马凳腿及底层钢筋之间焊接牢固。 3、做一组防雷接地，接地电阻值不大于4Ω 。防雷接地做法：用L40×4 角钢埋于基础旁边，用—40×4 镀锌扁铁与塔基基础节连接。 4、砼承台上砌井，井内净空 3.5...
