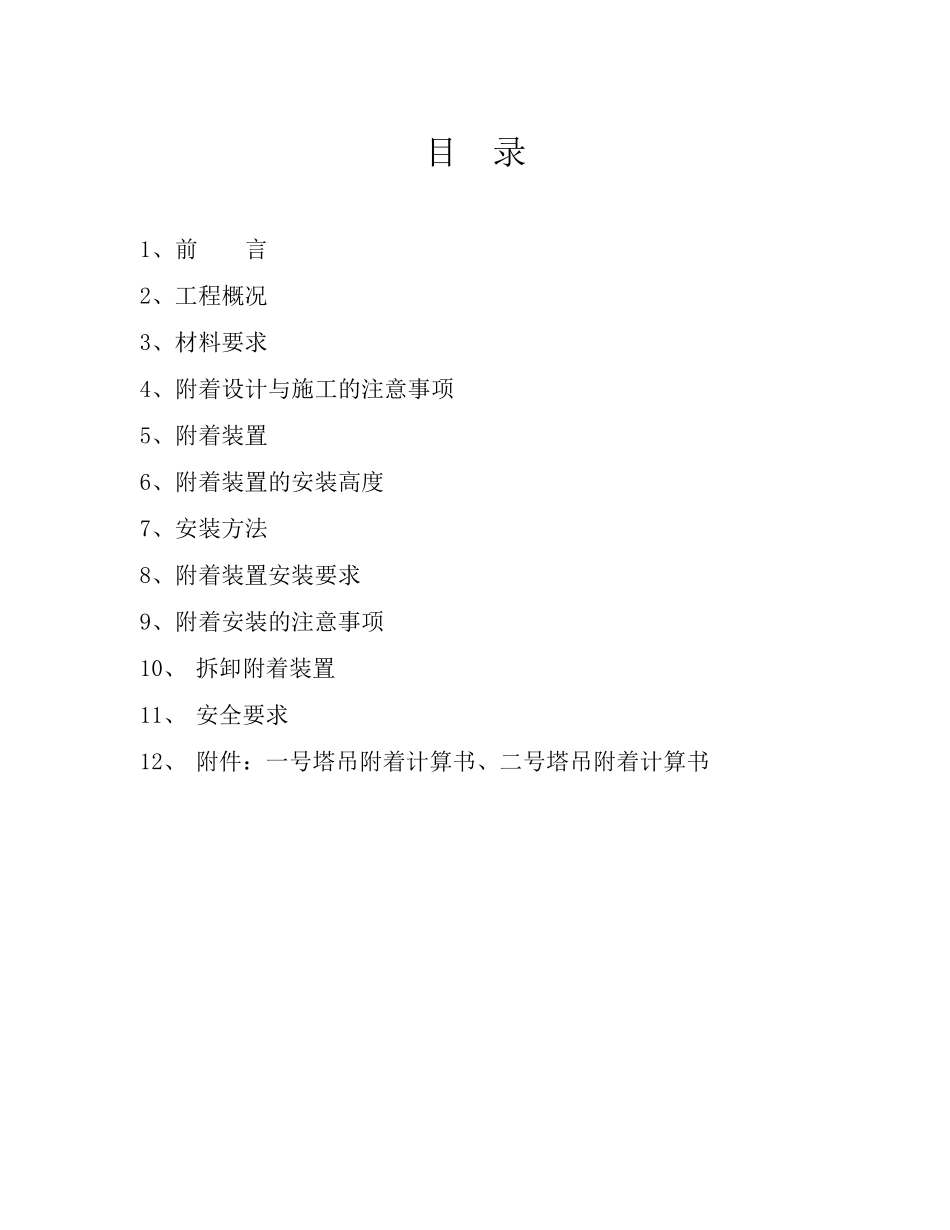

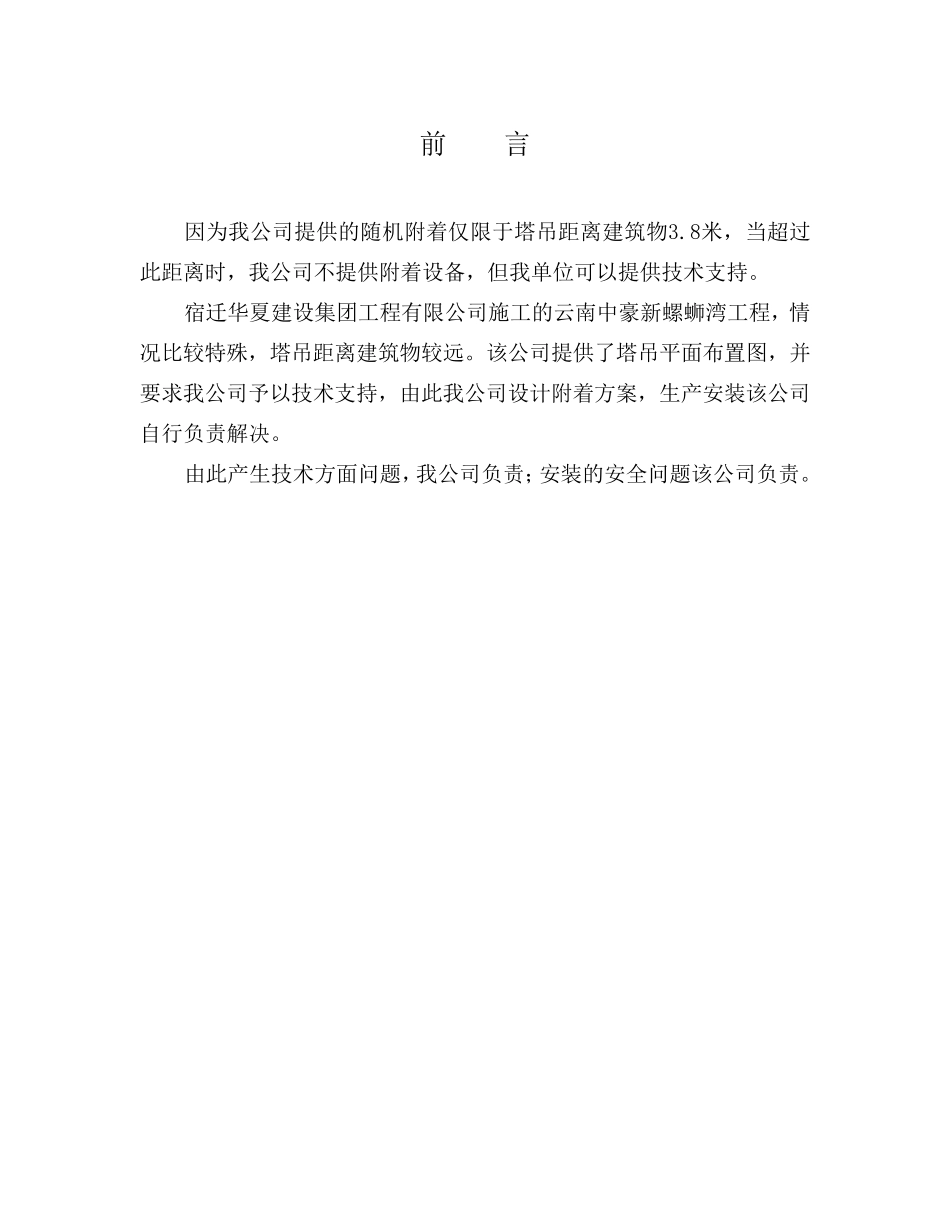

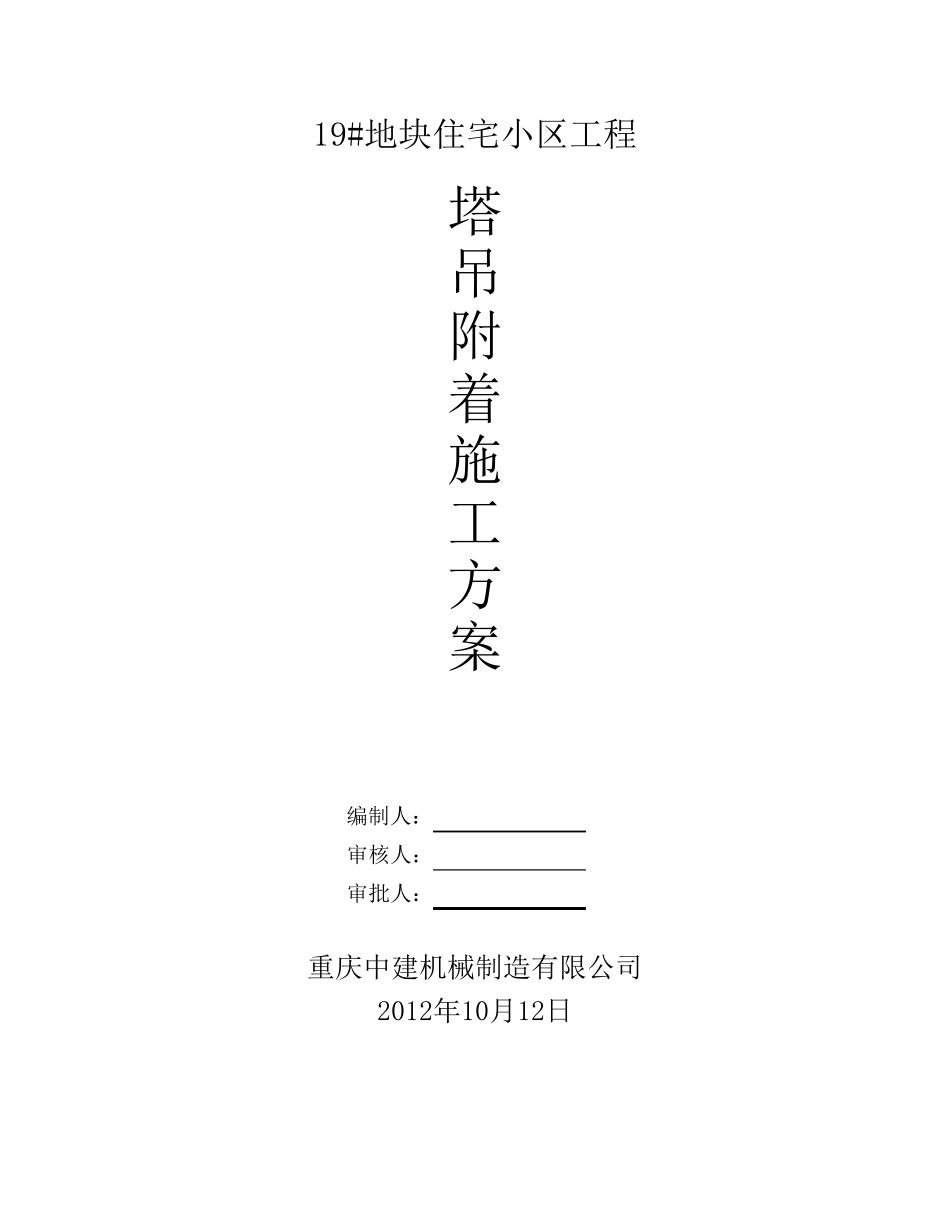

19#地块住宅小区工程 塔 吊 附 着 施 工 方 案 编制人： 审核人： 审批人： 重庆中建机械制造有限公司 2012年10月12日 目 录 1、前 言 2、工程概况 3、材料要求 4、附着设计与施工的注意事项 5、附着装置 6、附着装置的安装高度 7、安装方法 8、附着装置安装要求 9、附着安装的注意事项 10、 拆卸附着装置 11、 安全要求 12、 附件：一号塔吊附着计算书、二号塔吊附着计算书 前 言 因为我公司提供的随机附着仅限于塔吊距离建筑物3.8米，当超过此距离时，我公司不提供附着设备，但我单位可以提供技术支持。 宿迁华夏建设集团工程有限公司施工的云南中豪新螺蛳湾工程，情况比较特殊，塔吊距离建筑物较远。该公司提供了塔吊平面布置图，并要求我公司予以技术支持，由此我公司设计附着方案，生产安装该公司自行负责解决。 由此产生技术方面问题，我公司负责；安装的安全问题该公司负责。 一、工程概况 （一）、工程地点 本工程位于商城大道东侧，商博路南侧，商英路西侧。 （二）、施工界线 我公司施工范围：纯地下室的自 4 号楼的西侧后浇带向东，E 轴北侧后浇带向北；住宅楼：1、2、5、6 号楼；会所 7 号楼。 （三）、工程规模 1、地下室建筑面积：58898M 2； 2、夹层面积：3525 M 2; 3、 1 号楼建筑面积 33238.89 M 2；2 号楼 33453.52 M 2；5 号楼 31195.3 M 2；6 号楼 30388.39 M 2。 4、会所 2594.5 M 2. 总面积：约 19 万 M 2（其中包括地下二层人防建筑面积为 6021 M 2）。 （四）、结构类型 地下室为框架、剪力墙结构；塔楼为剪力墙结构；会所为框架结构。 （五）、建筑层次及高度 1、纯地下室二层（塔楼下夹层一层），负二层层高 3.8 米，负一层层高 4 米； 塔楼下负二层层高 3.8 米，负一层层高 3 米，夹层层高 3米。地下室负二层地面标高-9.8 米（结构标高-9.95 米）。 2、住宅塔楼 33 层，屋面一层，机房一层。层高 2.95 米，檐口高度98.85 米，建筑物总高度 106 米（包括地下部分 115.8 米）。 3、会所二层，局部三层；一层层高 5.4 米，二、三层高 4.2 米。建筑物总高度 21.658 米。 我公司生产的塔吊最大起升高度150米。塔机使用高度超过40米后，应加附着装置，第一道附着离地面32 5米，以后每隔20米加一道附着，达到高塔时仅需6次附着。6次加附着后塔机的最大高度为150米，每次加完附着后塔机附着以上的独立...
