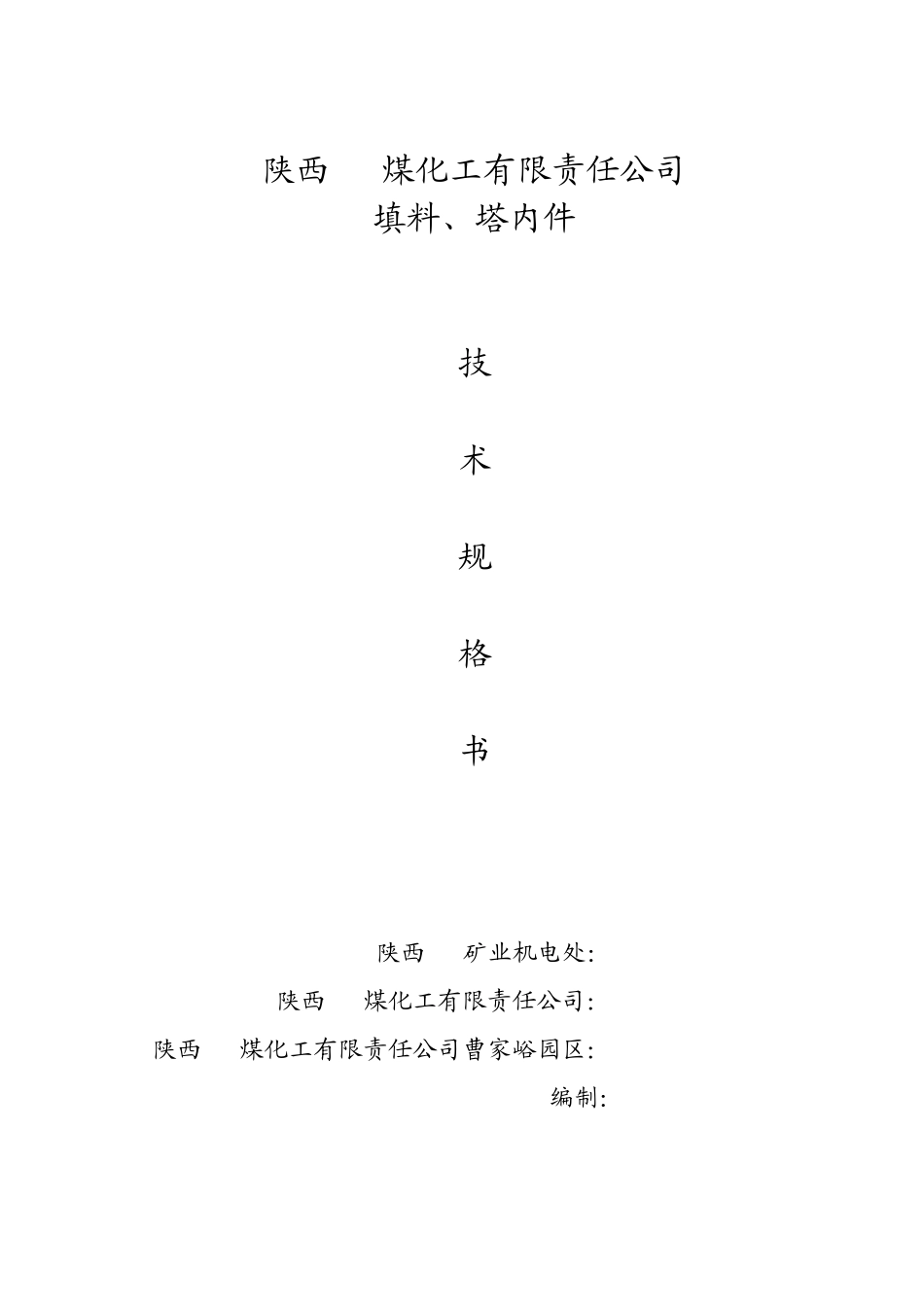

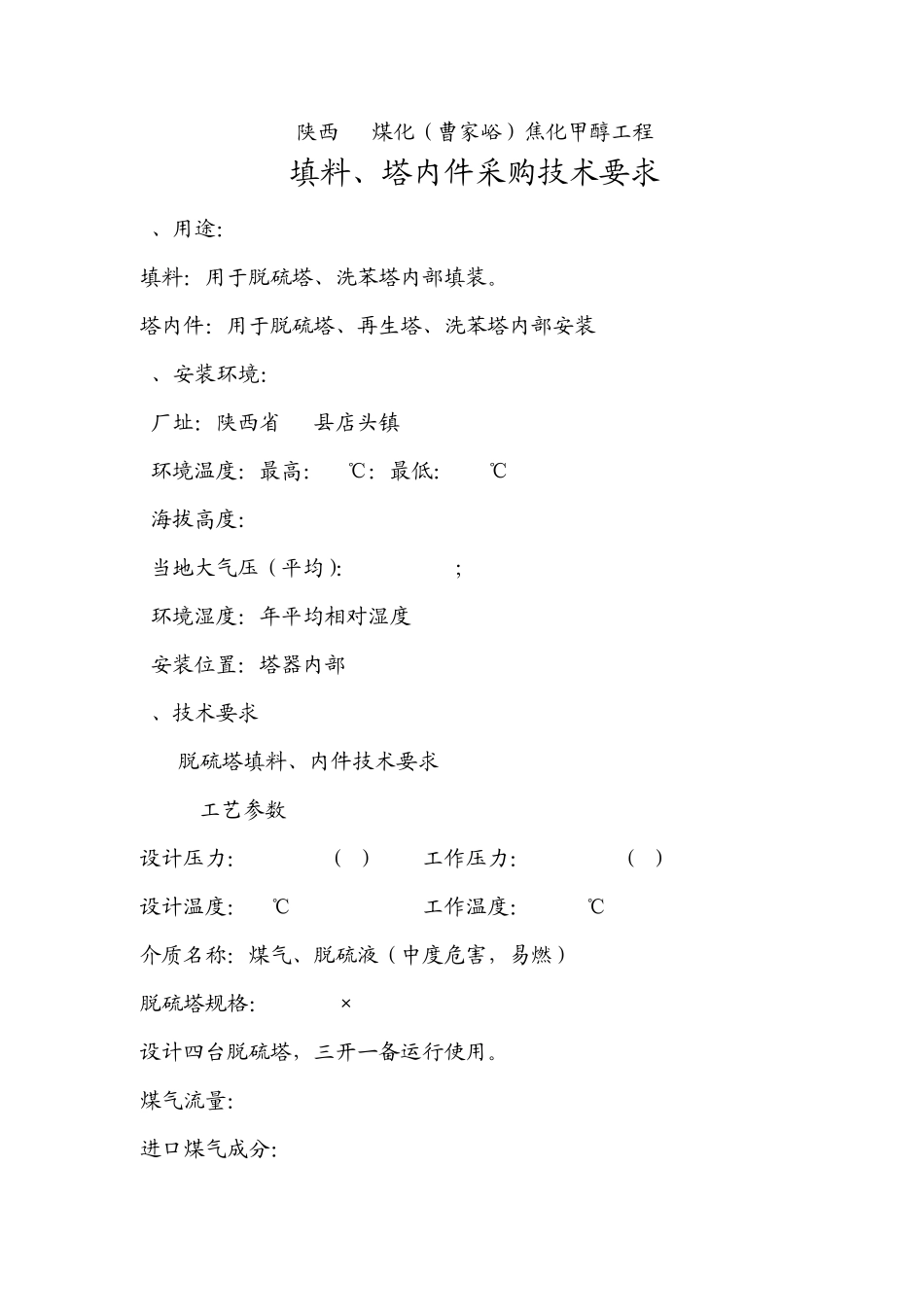

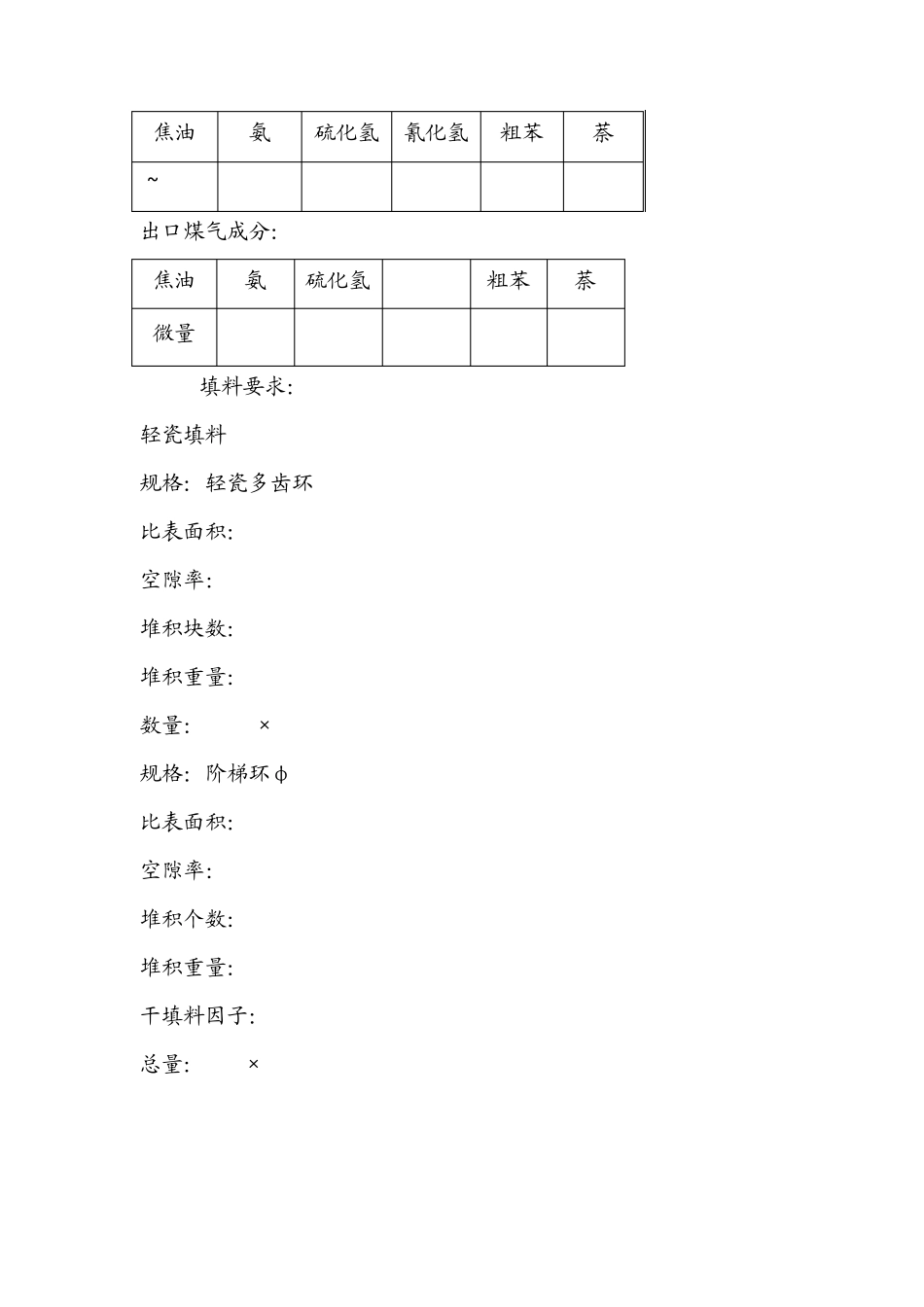

陕西XX煤化工有限责任公司 填料、塔内件 技 术 规 格 书 陕西XX矿业机电处: 陕西XX煤化工有限责任公司: 陕西XX煤化工有限责任公司曹家峪园区: 编制: 陕西XX煤化(曹家峪)焦化甲醇工程 填料、塔内件采购技术要求 1、用途: 填料:用于脱硫塔、洗苯塔内部填装。 塔内件:用于脱硫塔、再生塔、洗苯塔内部安装 2、安装环境: 厂址:陕西省XX县店头镇 环境温度:最高:38℃:最低:-19℃ 海拔高度:943m 当地大气压(平均): 94750Pa; 环境湿度:年平均相对湿度72% 安装位臵:塔器内部 3、技术要求 3.1脱硫塔填料、内件技术要求 3.1.1工艺参数 设计压力:0.02MPa(G) 工作压力:0.017MPa(G) 设计温度:60℃ 工作温度:39-48℃ 介质名称:煤气、脱硫液(中度危害,易燃) 脱硫塔规格:DN6400×41620 设计四台脱硫塔,三开一备运行使用。 煤气流量:132869Nm3/h 进口煤气成分: 焦油 氨 硫化氢 氰化氢 粗苯 萘 ~ 0.01 6.84 6.34 1.38 34.84 0.4 出口煤气成分: 焦油 氨 硫化氢 HCN 粗苯 萘 微量 6.84 0.03 0.3 34.84 0.4 3.1.2填料要求: 轻瓷填料 规格:轻瓷多齿环 比表面积:124m2/m3 空隙率:79% 堆积块数:220n/m3 堆积重量:330kg/m3 数量:338m3×4=1352 m3 规格:阶梯环φ76 比表面积:75 m2/m3 空隙率:78% 堆积个数:2500n/m3 堆积重量:530kg/m3 干填料因子:158m-1 总量:65m3×4=260m3 3.1.3内件要求 按照HG/T21585.1-1998和HG/T21618-1998及国家精镏中心技术要求。 液体分布器及除沫器冲洗装臵2套(旋流板除沫器) 进液分布器2个(选槽式分布器,底板δ=8,立板δ=6。) 槽盘式液体分布器2个(底板δ=4,伸气管δ=3,盖板δ=2。) 进气分布器(围板δ=6,立板δ=8,盖板δ=10) 材质:06Cr19Ni10 注:塔器内件严格按照图纸制作 3.2再生塔内件要求 3.2.1工艺参数 设计压力:常压 工作压力:常压 设计温度:50℃ 最低设计金属温度:35℃ 介质名称:脱硫液 再生塔规格:DN4600,H~49400设计四台再生塔并联使用。 3.2.2内件要求 再生塔为筛板塔,选用 4块筛板,筛板材质要求用 0Cr18Ni9。 进气分布器:(选管式分布器,根据气量、管口表定管口大小,材质 304。) 注:塔器内件严格按照图纸制作 3.3洗苯塔填料、内件技术要求 3.3.1工艺参数 设计压力:0.015MPa(G) 工作压力:0.0095MPa(G) 设计温度:50℃ 工作温度:30...
