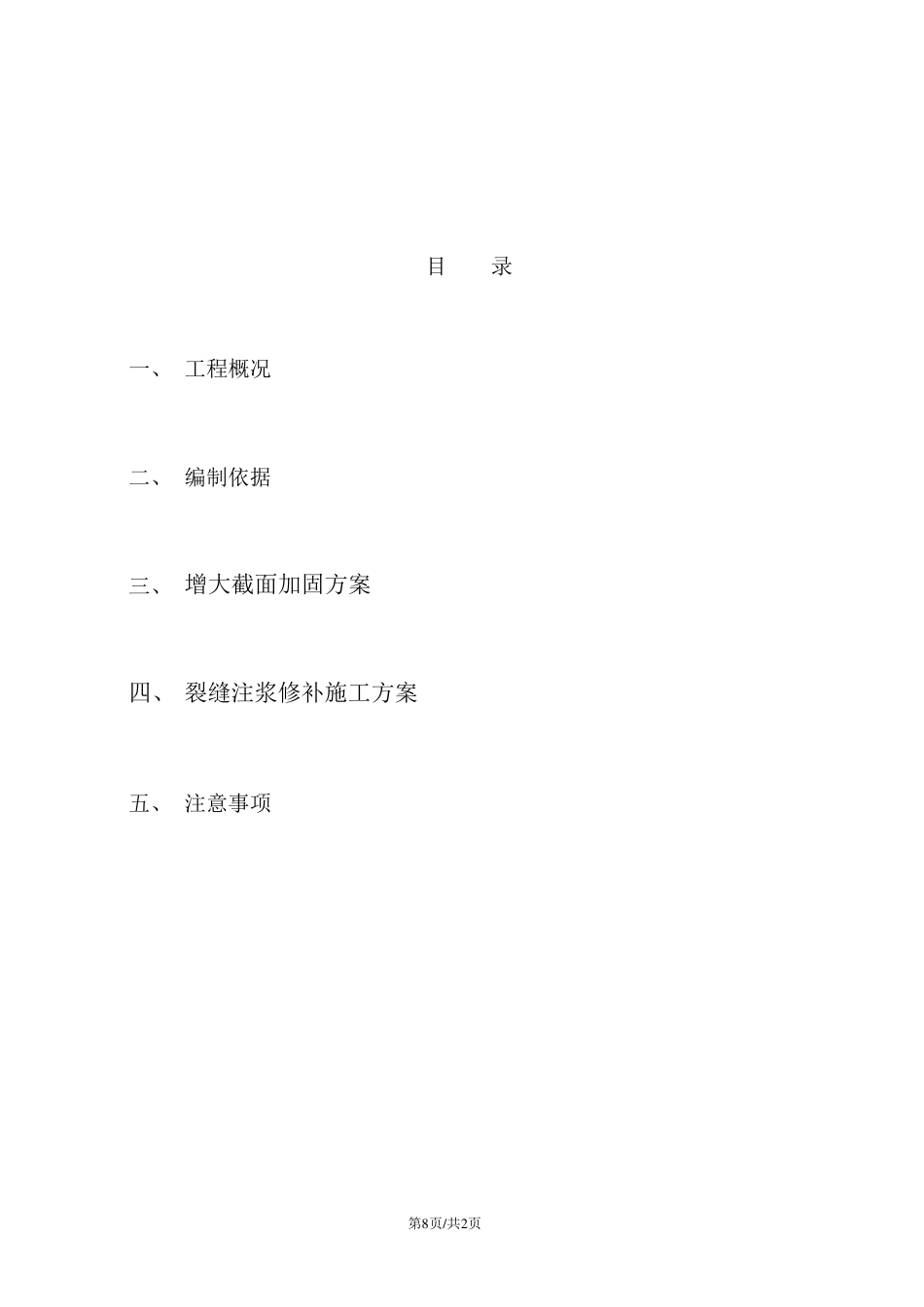

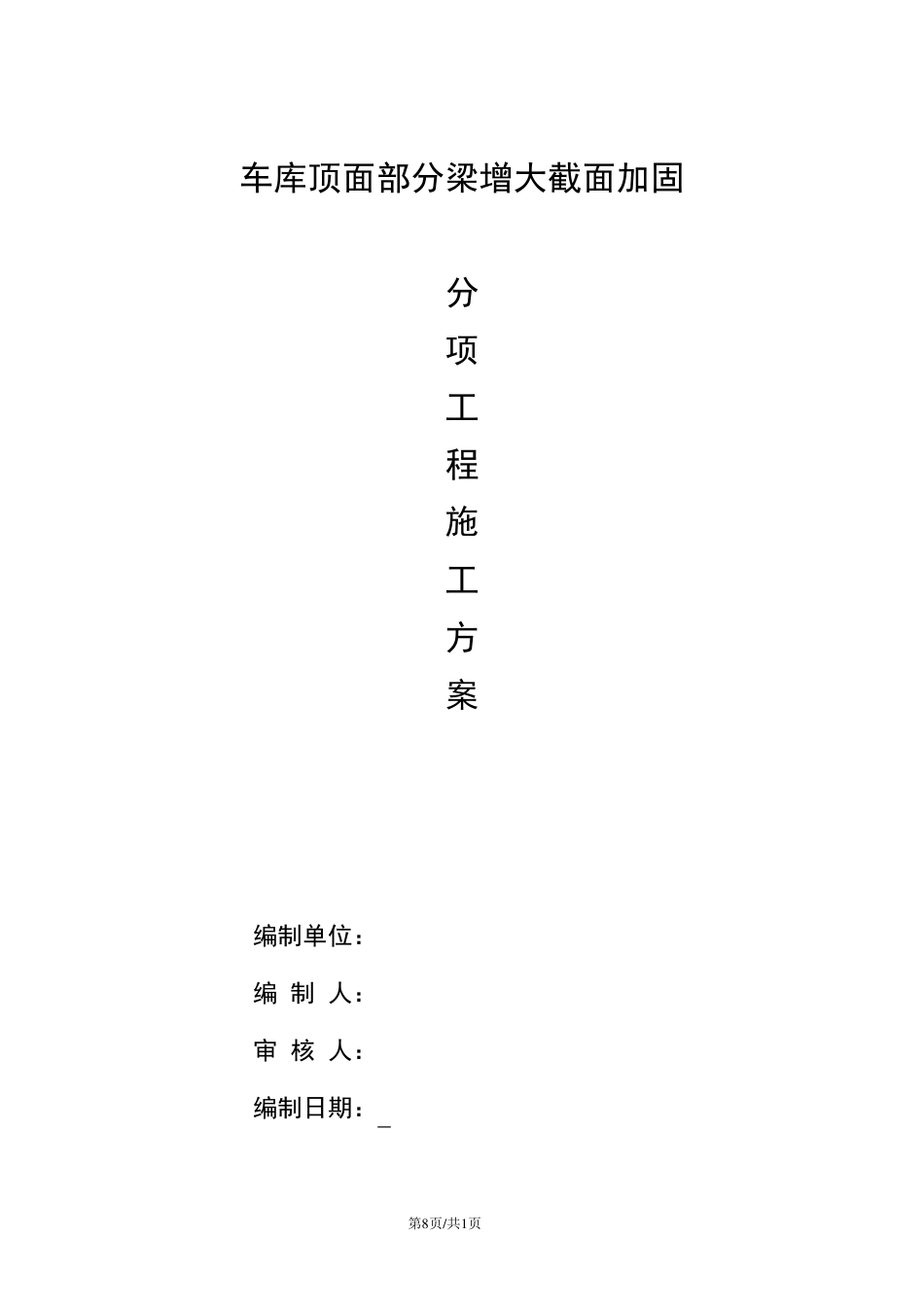

第8 页/共1 页 车库顶面部分梁增大截面加固 分 项 工 程 施 工 方 案 编制单位： 编 制 人： 审 核 人： 编制日期： 第8 页/共2 页 目 录 一、 工程概况 二、 编制依据 三、 增大截面加固方案 四、 裂缝注浆修补施工方案 五、 注意事项 第8 页/共3 页 一、工程概况： 工程名称 建设单位 设计单位 25、26 栋车库顶面部分梁有开裂现象，依据设计处理意见拟对存在质量问题的结构梁采用增大截面加固法作加固（具体做法详施工图）。 二、编制依据 1、现行国家施工规范及强制性条文。 2、混凝土结构加固设计规范GB50367-2006。 3、设计处理方案。 4、业主提供的其它工程相关资料。 三、增大截面加固方案 1、工艺流程： 卸载支撑→新旧混凝土结合面凿毛处理→植筋→绑扎钢筋→模板安装→浇筑混凝土→养护→拆模。 ⑴、卸载方案：①、距离待加固梁两边均为1 米采用钢管顶托支顶，②、每根加固梁设置3 个钢管顶托支撑。 ⑵、界面处理-凿毛：本项目所有新旧混凝土结合面均应按下述要求作凿毛处理：电锤或花锤打毛：宜用小型冲击电锤或1.5 kg -2.5kg 的尖 头錾 石 花锤，在混凝粘 合面上 打出 麻 点 ，形 成 点 深 约3mm、点 数 为600 点 / 第8 页/共4 页 ㎡-800 点/㎡的均匀分布；也可錾成点深4mm-5mm、间距约30mm 的梅花形分布，或用凿沟槽的方式在坚实旧混凝土粘合面上凿出方向垂直于构件轴线、槽深约6mm、间距为100mm-150mm 的横向沟槽（柱外包增大截面凿毛处理应将截面棱角凿除），在完成凿毛处理后，应用钢丝刷等工具清除原构件混凝土表面松动的骨料、砂砾、浮渣和粉尘，并用清洁的压力水冲洗干净。 ⑶、植筋： 施工工序组织如下： 施工准备----放线----打孔----清孔----钢筋清理----孔内填充粘结剂----植筋。 1、施工准备 1.1、机具准备：一般应准备：冲击钻、粘结剂、长把滚刷、钢卷尺、小白线等。 1.2、材料准备：依据现场施工工作量作出用量计划，进场材料均应有产品合格证及试检报告。 2、放线：根据图纸，将所要植筋的钢筋位置在剪 力墙 上或其 它 部 位弹出钢筋的位置。并标 记 清晰 准确 ，并用不 同 的标 记 表示 不 同 的钢筋直径 。 3、打孔：按 设 计要求 钻孔，如设 计未 标 注 时 则 按 下表施工： 钢筋直径 d（mm） 钻孔深度 （mm） 最 佳 钻孔直径 D（mm） 8 90 12 10 120 14 第8 页/共5 页 1...
