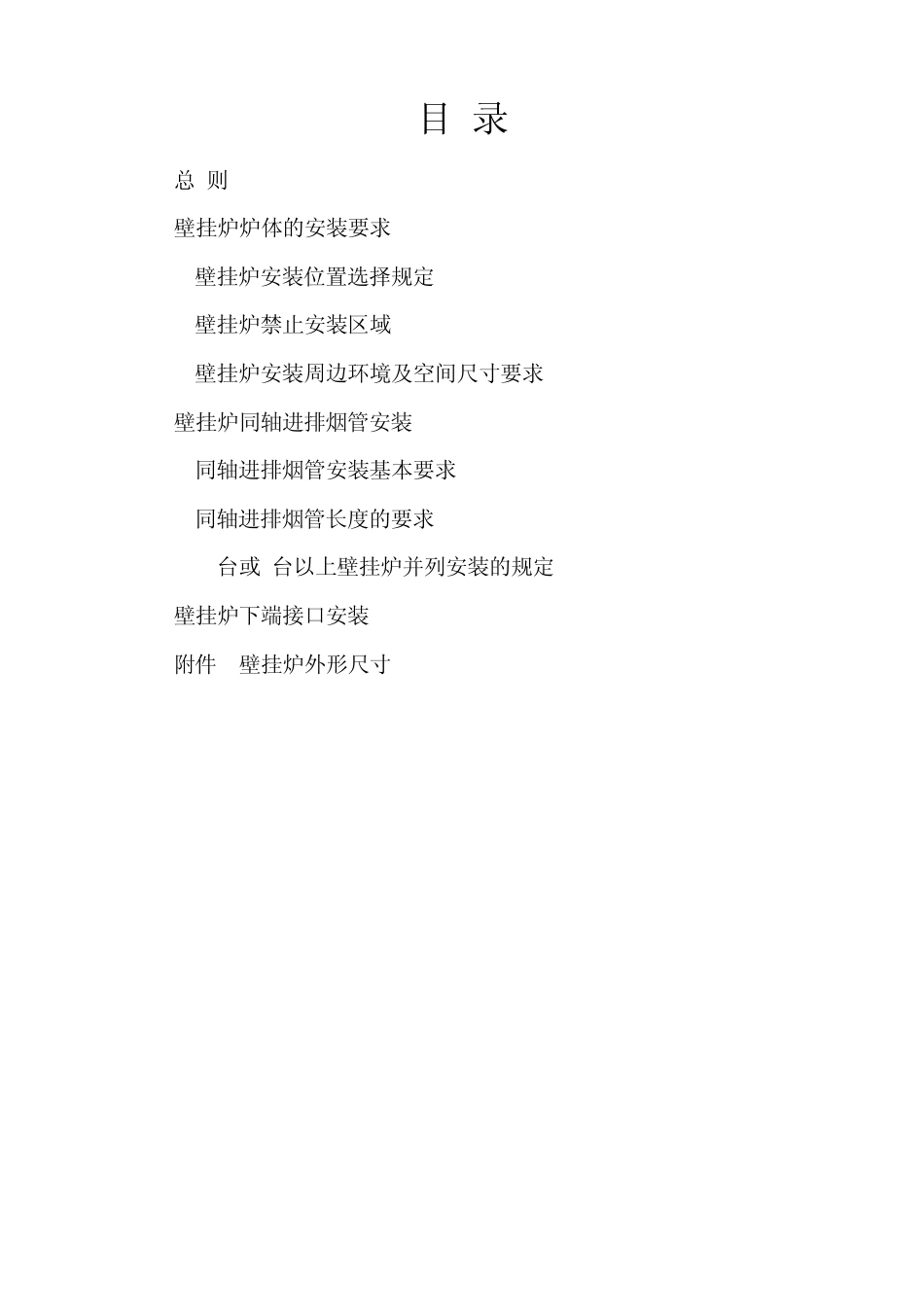

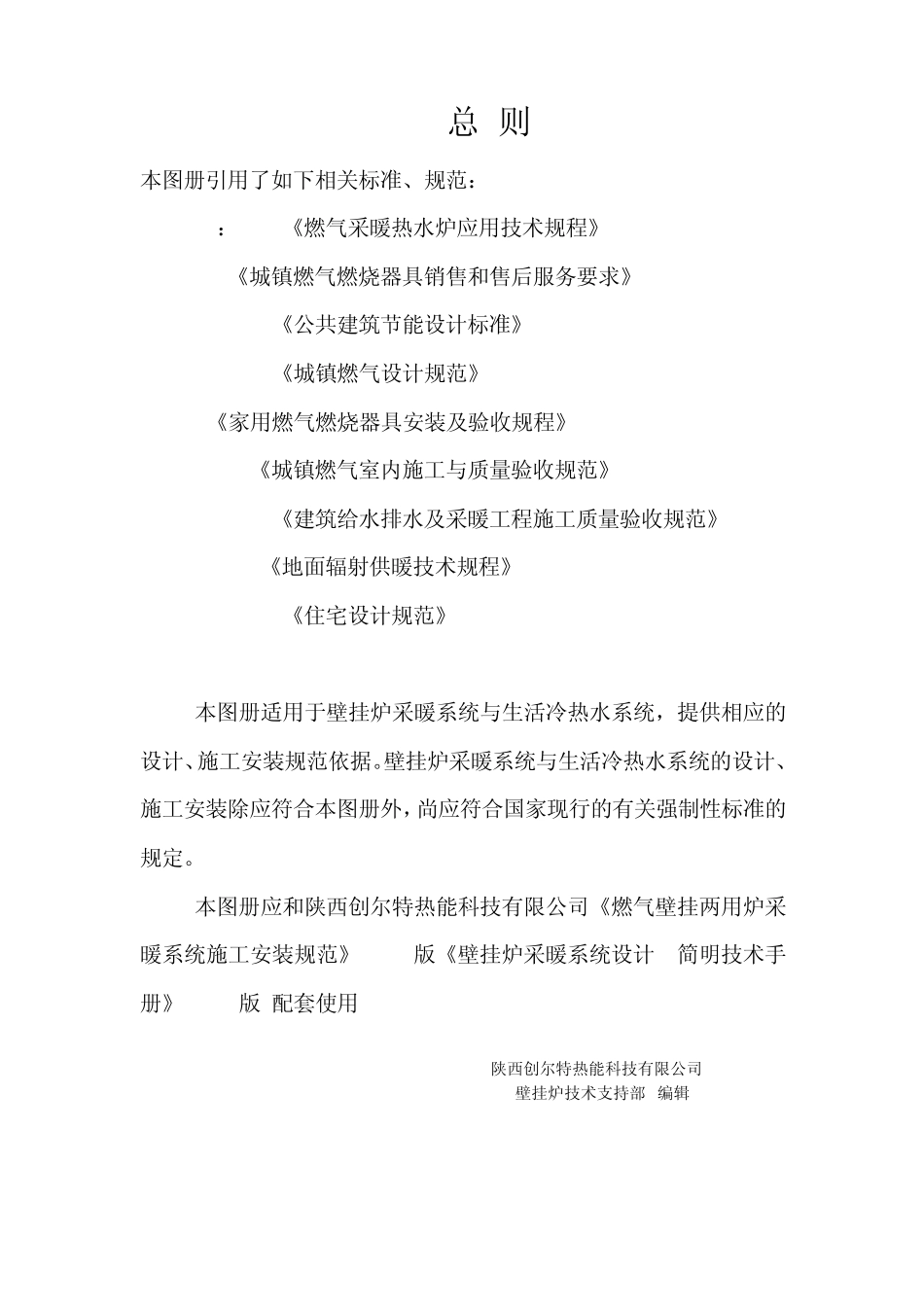

燃气壁挂炉技术资料 壁 挂 炉 规 范 安 装 注 释 图 册 陕 西 创 尔 特 热 能 科 技 有 限 公 司 目 录 1. 总 则______________________________________________ 2 2. 壁挂炉炉体的安装要求_______________________________ 3 2.1. 壁挂炉安装位置选择规定________ __________________ 3 2.2. 壁挂炉禁止安装区域_______________________________ 4 2.3. 壁挂炉安装周边环境及空间尺寸要求_________________ 8 3. 壁挂炉同轴进排烟管安装_______________ _____________ 10 3.1. 同轴进排烟管安装基本要求___________________ _____ 10 3.2. 同轴进排烟管长度的要求_____________________ ____ 14 3.3. 2 台或2台以上壁挂炉并列安装的规定 __________ ____ 16 4. 壁挂炉下端接口安装___________________ ___________ 17 5. 附件1 壁挂炉外形尺寸__________________________ ___ 19 1. 总 则 本图册引用了如下相关标准、规范： CECS215：2006《燃气采暖热水炉应用技术规程》 GB25503-《城镇燃气燃烧器具销售和售后服务要求》 GB50189-2005《公共建筑节能设计标准》 GB50028-2006《城镇燃气设计规范》 CJJ12-《家用燃气燃烧器具安装及验收规程》 CJJ94-2009《城镇燃气室内施工与质量验收规范》 GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》 JGJ142-2004《地面辐射供暖技术规程》 GB 50096-1999《住宅设计规范》 本图册适用于壁挂炉采暖系统与生活冷热水系统，提供相应的设计、施工安装规范依据。壁挂炉采暖系统与生活冷热水系统的设计、施工安装除应符合本图册外，尚应符合国家现行的有关强制性标准的规定。 本图册应和陕西创尔特热能科技有限公司《燃气壁挂两用炉采暖系统施工安装规范》2010 版《壁挂炉采暖系统设计--简明技术手册》2012 版 配套使用 陕西创尔特热能科技有限公司 壁挂炉技术支持部 编辑 2. 壁挂炉炉体的安装要求 2.1. 壁挂炉安装位置选择规定 应选择具有良好通风条件的厨房间、设备间、封闭阳台间，并须有利于壁挂炉燃烧后的废气顺畅排放。 图 2-1 厨房间 图 2-2 封闭阳台（设备间） 图 2-3 设备间 2.2. 壁挂炉禁止安装区域 2.2.1 卧室、起居室（客厅）、卫生间（浴室）、车库、安全通道、室外等严禁安装及使用。 图 2-4 卧室 图2-5 起居室（客厅） 图2-6 浴室 图2-7 车库 图2-8 安全通道...
