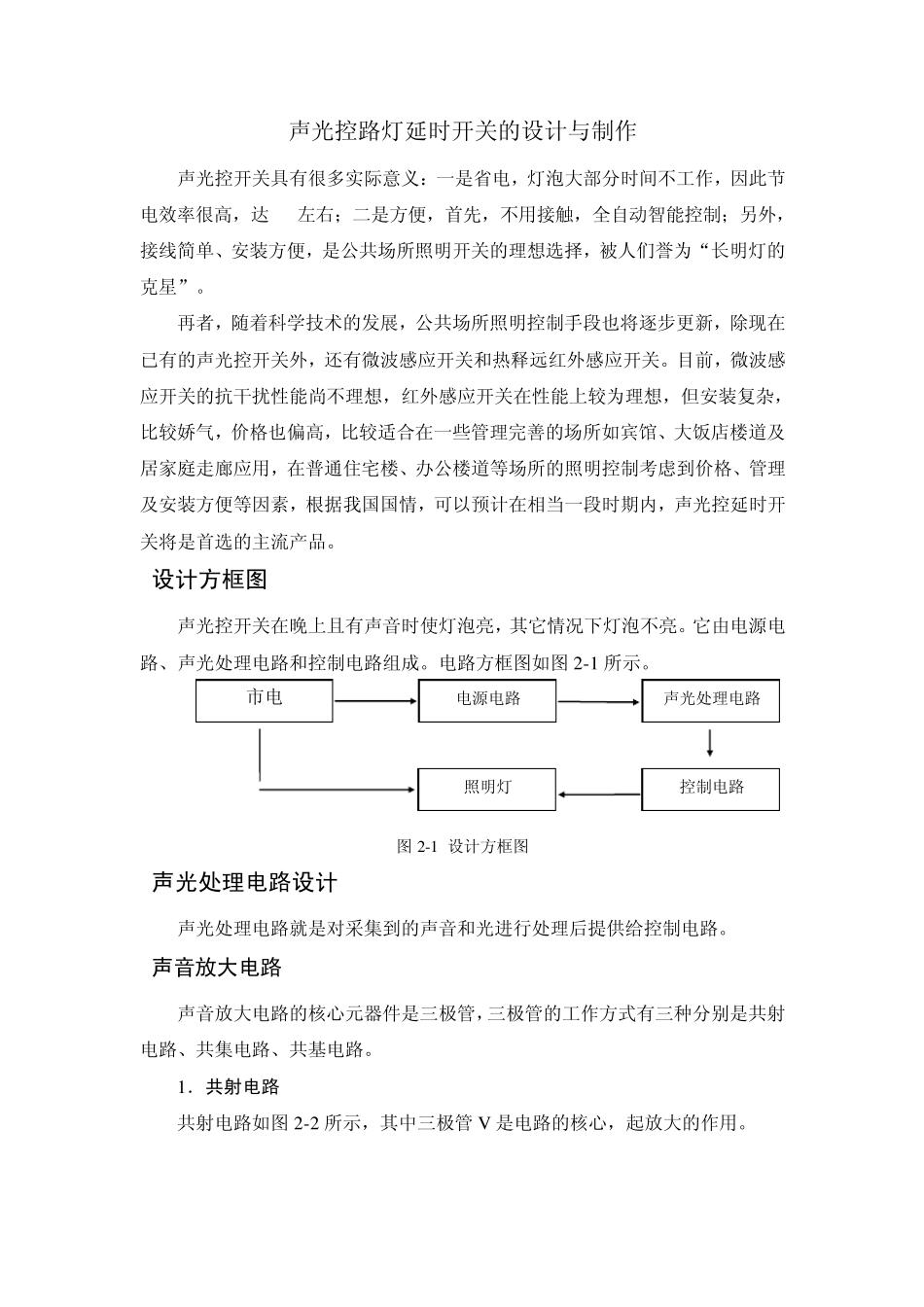

声光控路灯延时开关的设计与制作资料_第1页
1/7

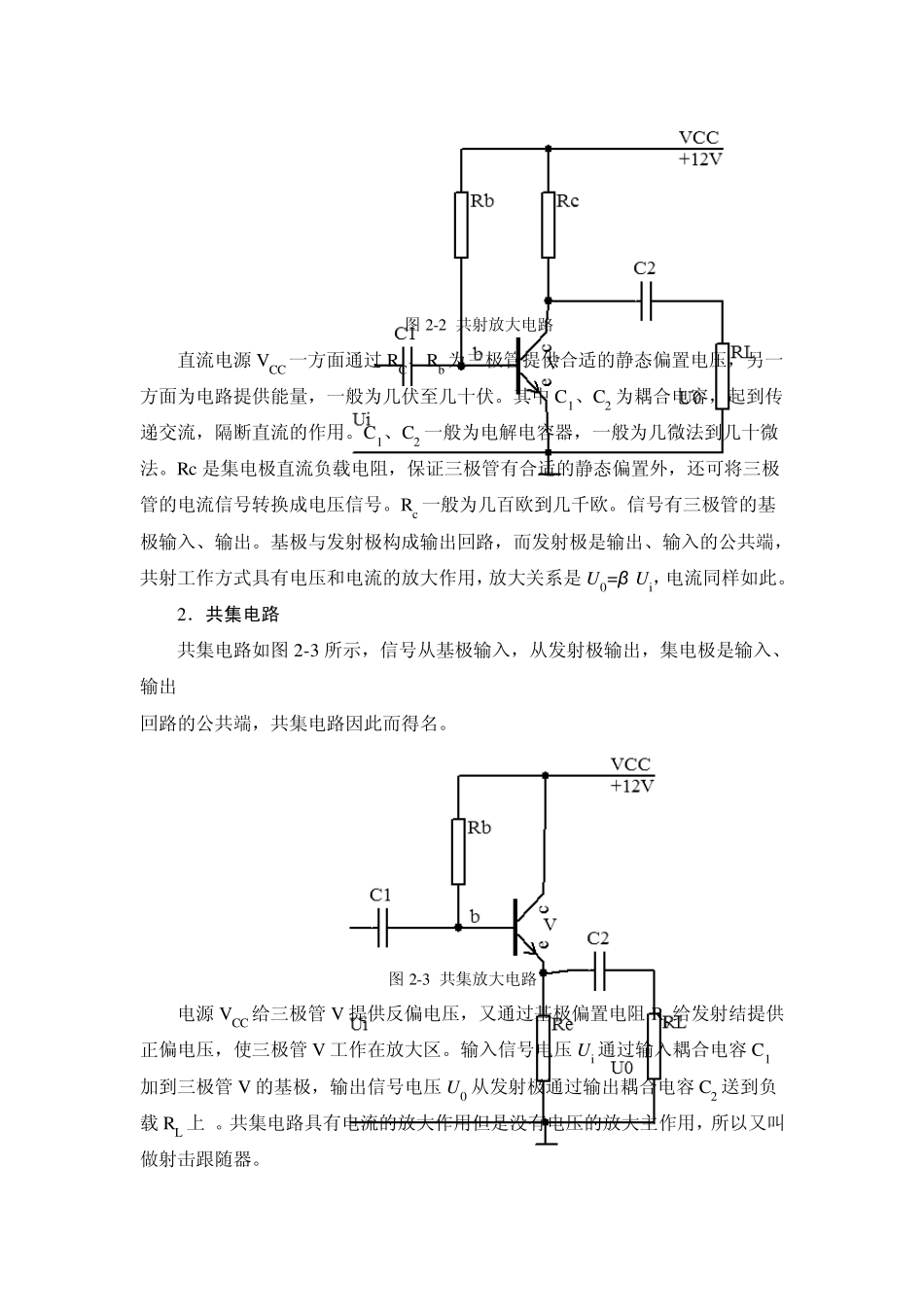

声光控路灯延时开关的设计与制作资料_第2页
2/7

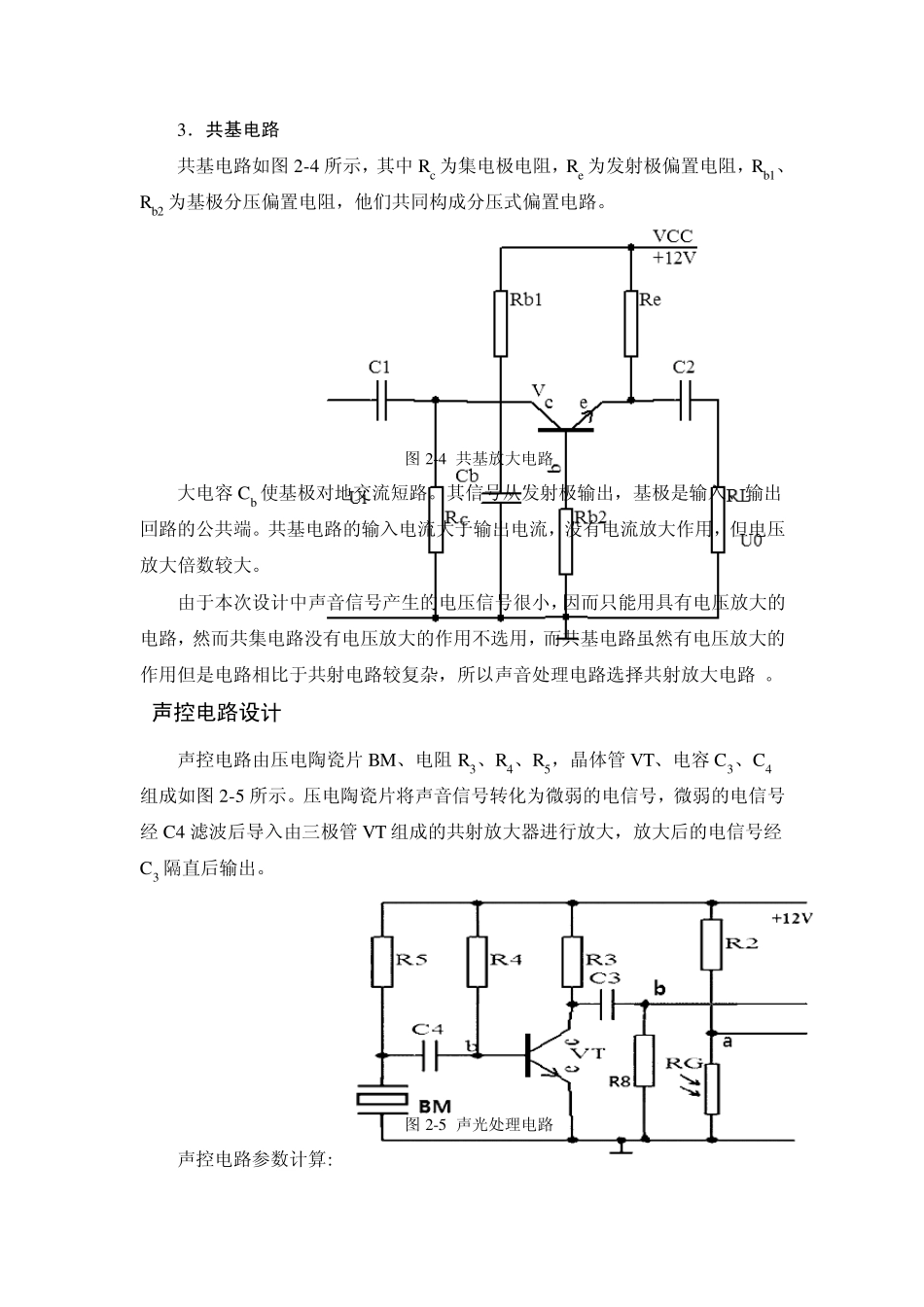

声光控路灯延时开关的设计与制作资料_第3页
3/7
声光控路灯延时开关的设计与制作 声光控开关具有很多实际意义:一是省电,灯泡大部分时间不工作,因此节电效率很高,达80%左右;二是方便,首先,不用接触,全自动智能控制;另外,接线简单、安装方便,是公共场所照明开关的理想选择,被人们誉为“长明灯的克星”。 再者,随着科学技术的发展,公共场所照明控制手段也将逐步更新,除现在已有的声光控开关外,还有微波感应开关和热释远红外感应开关。目前,微波感应开关的抗干扰性能尚不理想,红外感应开关在性能上较为理想,但安装复杂,比较娇气,价格也偏高,比较适合在一些管理完善的场所如宾馆、大饭店楼道及居家庭走廊应用,在普通住宅楼、办公楼道等场所的照明控制考虑到价格、管理及安装方便等因素,根据我国国情,可以预计在相当一段时期内,声光控延时开关将是首选的主流产品。 设计方框图 声光控开关在晚上且有声音时使灯泡亮,其它情况下灯泡不亮。它由电源电路、声光处理电路和控制电路组成。电路方框图如图 2-1 所示。 图 2-1 设计方框图 声光处理电路设计 声光处理电路就是对采集到的声音和光进行处理后提供给控制电路。 声音放大电路 声音放大电路的核心元器件是三极管,三极管的工作方式有三种分别是共射电路、共集电路、共基电路。 1.共射电路 共射电路如图 2-2 所示,其中三极管 V 是电路的核心,起放大的作用。 电源电路 声光处理电路 控制电路 照明灯 市电 图2-2 共射放大电路 直流电源VCC 一方面通过RC、Rb 为三极管提供合适的静态偏置电压,另一方面为电路提供能量,一般为几伏至几十伏。其中 C1、C2 为耦合电容,起到传递交流,隔断直流的作用。C1、C2 一般为电解电容器,一般为几微法到几十微法。Rc 是集电极直流负载电阻,保证三极管有合适的静态偏置外,还可将三极管的电流信号转换成电压信号。Rc 一般为几百欧到几千欧。信号有三极管的基极输入、输出。基极与发射极构成输出回路,而发射极是输出、输入的公共端,共射工作方式具有电压和电流的放大作用,放大关系是 U0=β Ui,电流同样如此。 2.共集电路 共集电路如图2-3 所示,信号从基极输入,从发射极输出,集电极是输入、输出 回路的公共端,共集电路因此而得名。 图2-3 共集放大电路 电源VCC 给三极管 V 提供反偏电压,又通过基极偏置电阻 Rb 给发射结提供正偏电压,使三极管 V 工作在放大区。输入信号电压 Ui通过输入耦合电容 C1加到三极管 V 的基极,...
