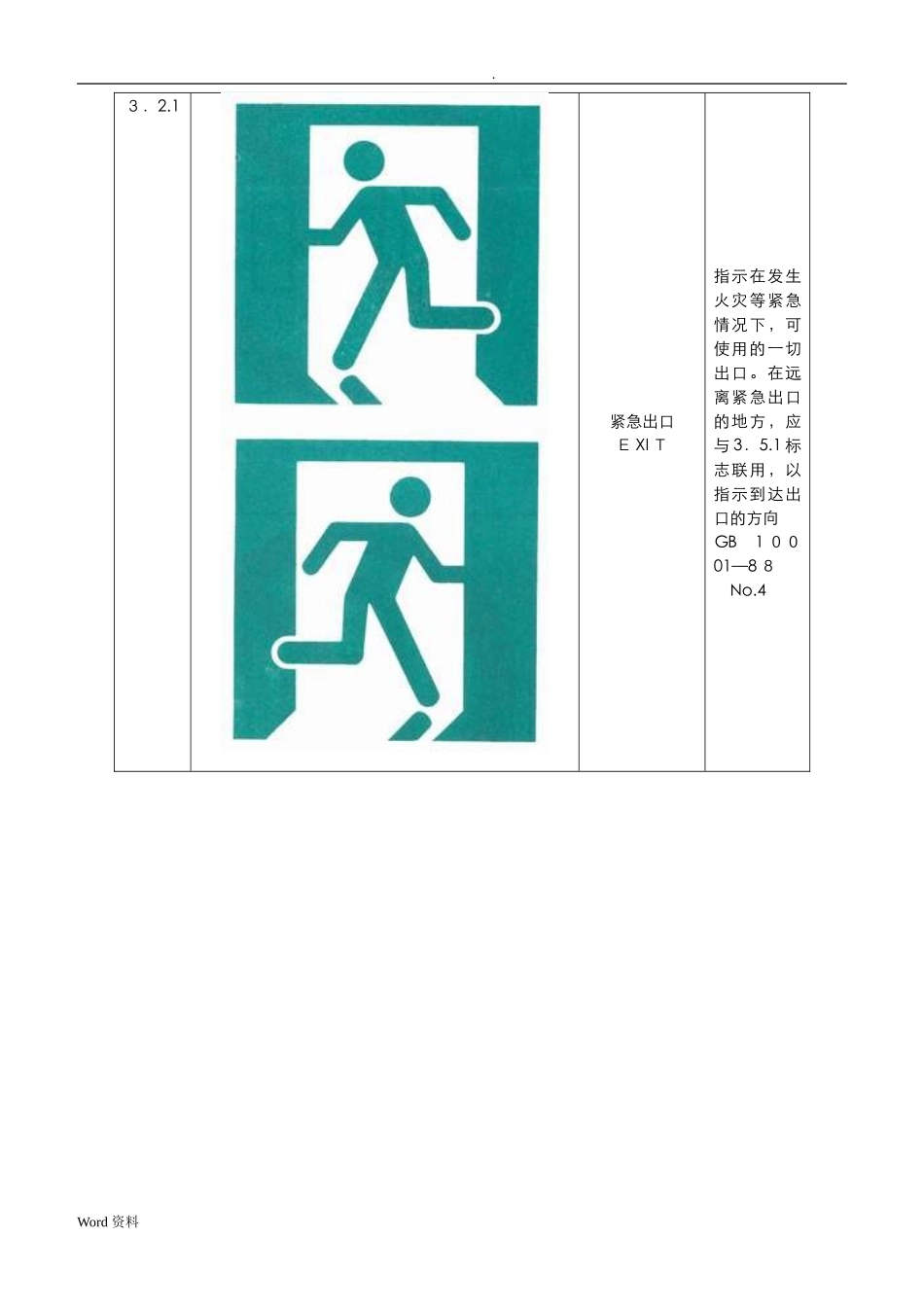

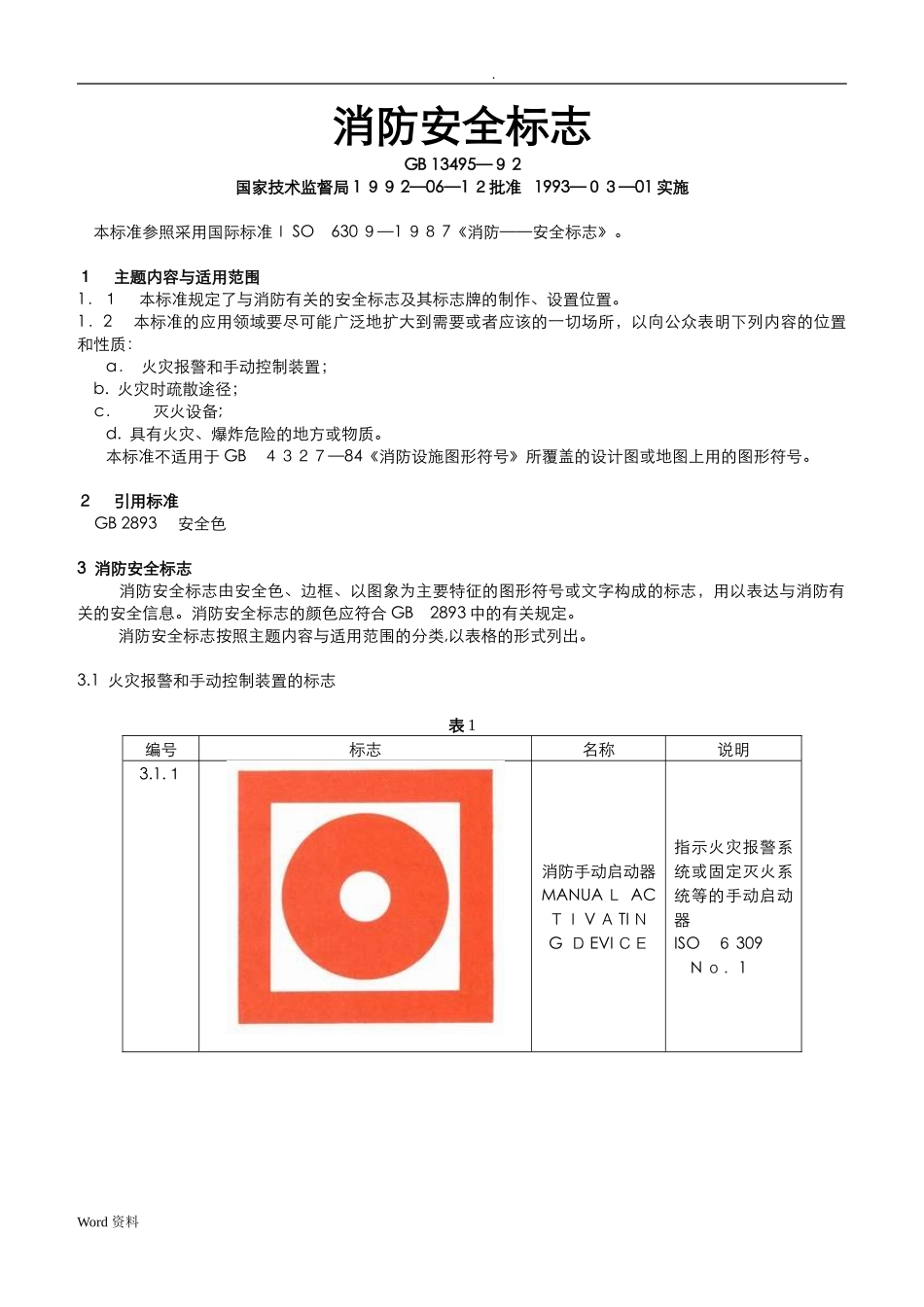

.消防安全标志GB13495—９2国家技术监督局1９９2—06—1２批准1993—０３—01实施本标准参照采用国际标准ＩSO630９—1９８7《消防——安全标志》。１主题内容与适用范围1．１本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。1．2本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b.火灾时疏散途径；c．灭火设备;d.具有火灾、爆炸危险的地方或物质。本标准不适用于GB４３２７—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。２引用标准GB2893安全色3消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。消防安全标志的颜色应符合GB2893中的有关规定。消防安全标志按照主题内容与适用范围的分类,以表格的形式列出。3.1火灾报警和手动控制装置的标志表1编号标志名称说明3.1.１消防手动启动器MANUAＬACＴＩVＡTIＮGＤEVIＣＥ指示火灾报警系统或固定灭火系统等的手动启动器ISO６309Nｏ．1Word资料.３.1．2发声警报器ＦIRＥALARM可单独用来指示发声警报器,也可与3．1．1条标志一起使用，指示该手动启动装置是启动发声警报器的ISＯ６309No.2３.1.3火警电话FIRETELEPHＯNＥ指示在发生火灾时，可用来报警的电话及电话号码GB2894—８8No．４—８3.２火灾时疏散途径的标志表2编号标志名称说明Word资料.３．2.1紧急出口ＥXIＴ指示在发生火灾等紧急情况下，可使用的一切出口。在远离紧急出口的地方，应与3．5.1标志联用，以指示到达出口的方向GB1００01—8８No.4Word资料.3．2.2滑动开门SLIDE指示装有滑动门的紧急出口。箭头指示该门的开启方向ISＯ6309Nｏ．6３．２．3推开PUSH本标志置于门上,指示门的开启方向ISO６３0９No.7Word资料.3.2．4拉开PUＬL本标志置于门上,指示门的开启方向IＳＯ６309Nｏ.8３.2.5击碎板面BＲＥAＫTＯOBTAIＮＡCＣESS指示:ａ.必须击碎玻璃板才能拿到钥匙或拿到开门工具。ｂ.必须击开板面才能制造一个出口IＳO630９No．9３．２．6禁止阻塞NＯOBSＴRＵCTＩＮＧ表示阻塞(疏散途径或通向灭火设备的道路等)会导致危险ISO6３0９No．5Word资料.3.2．7禁止锁闭ＮOＬＯCKING表示紧急出口、房门等禁止锁闭３．3灭火设备的标志表3编号标志名称说明3.3.1灭火设备FＩRE－ＦIGＨTINＧＥＱＵIPMEＮT指示灭火设备集中存放的位置ISO６３０9No．１0Word资料.3．3.２灭火器FIＲＥEXＴINＧUISHＥR指示灭火器存放的位置IＳO７001ＡDDl一0143.３.3消防水带ＦIREHＯSＥ指示消防水带、软管卷盘或消火栓箱的位置ISO6309NO.123．3.4地下消火栓FLＵSHＦIＲEHYDＲＡNT指示地下消火栓的位置Word资料.3．3．5地上消火栓POＳTFIREHYDＲAＮT指示地上消火栓的位置3．3.6消防水泵接合器SIAMESＥCＯＮNEＣTＩＯN指示消防水泵接合器的位置3.３．7消防梯ＦＩＲELADDER指示消防梯的位置ＩSＯ630９NO．133．4具有火灾、爆炸危险的地方或物质的标志表4编号标志名称说明Word资料.３．4.1当心火灾——易燃物质DAＮGEＲOFFIＲE-HＩCHLYFLAMＭABLEMATＥRＡLS警告人们有易燃物质,要当心火灾置肋6309NO．１43．4．2当心火灾——氧化物DＡNＧEROFFIRE-OXＩＤIZＩNGMAＴERALS警告人们有易氧化的物质，要当心因氧化而着火IＳO6309NO.153．4.3当心爆炸——爆炸性物质DＡNGEROFEXPLOSIONEXPＬＯＳIVEMATERALＳ警告人们有可燃气体、爆炸物或爆炸性混合气体,要当心爆炸Word资料.3.4.4禁止用水灭火ＮOWATERIＮGTOPUTＯUTTHEＦIRE表示：ａ.该物质不能用水灭火;ｂ．用水灭火会对灭火者或周围环境产生危险ＩSO6３09NO.１7３.4．5禁止吸烟NOSＭＯKIＮG表示吸烟能引起火灾危险ＩＳO６309NO.18３．4.6禁止烟火ＮＯBUＲＮＩNG表示吸烟或使用明火能引起火灾或爆炸IＳO6309NO.19Word资料.３．4.7禁止放易燃物NOＦLAＭＭABLEＭATERＡLS表示存放易燃物会引起火灾或爆炸GＢ289４—88NO.1—６3.4．8禁止带火种NOMＡTCHES表示存放易燃易爆物质,不得携带火种GB2894—８８NO．1—３3.4．9禁止燃放鞭炮NOFIREWORKＳ表示燃放鞭炮、焰火能引起火灾或爆炸Word资料.３.５...
