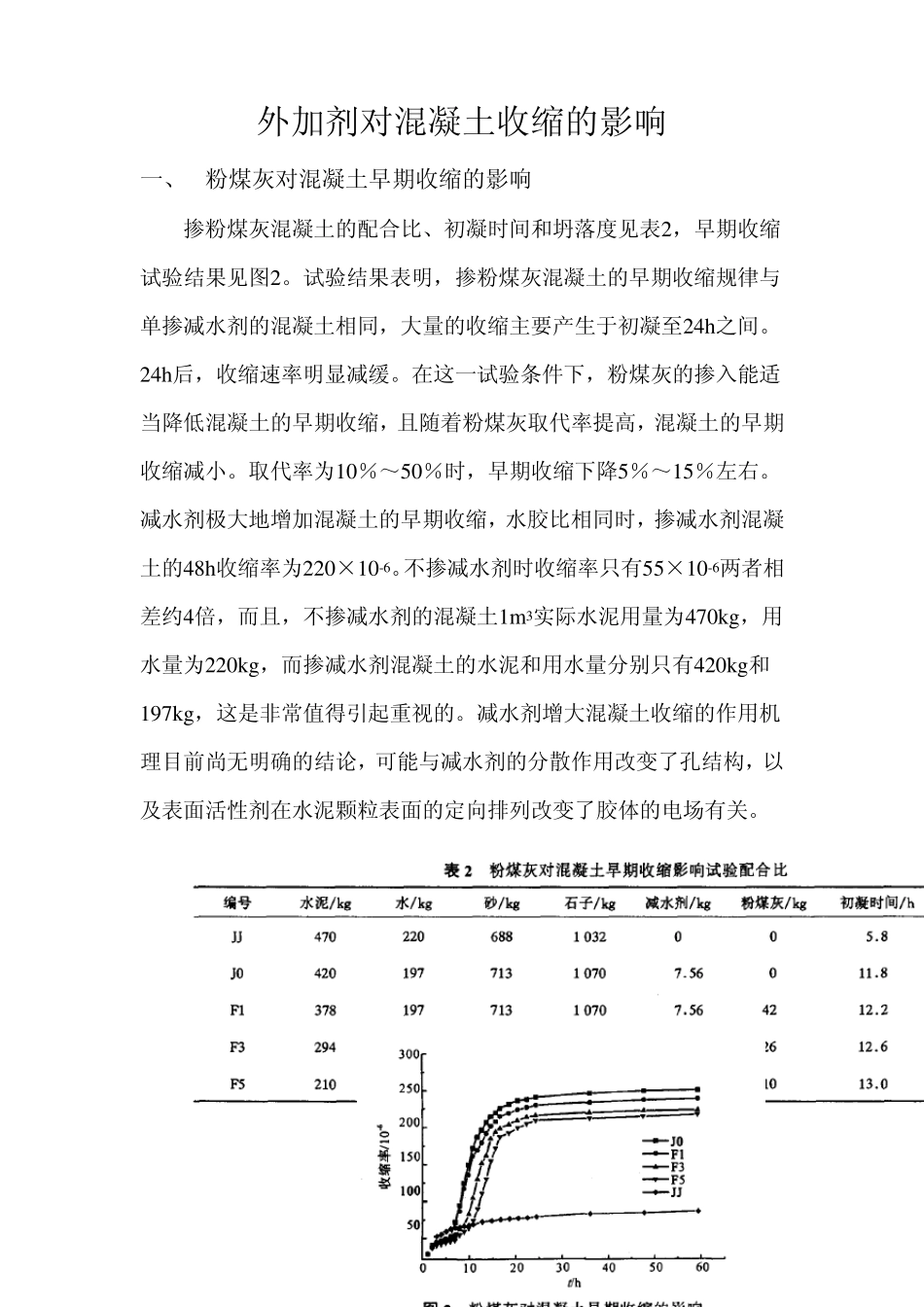

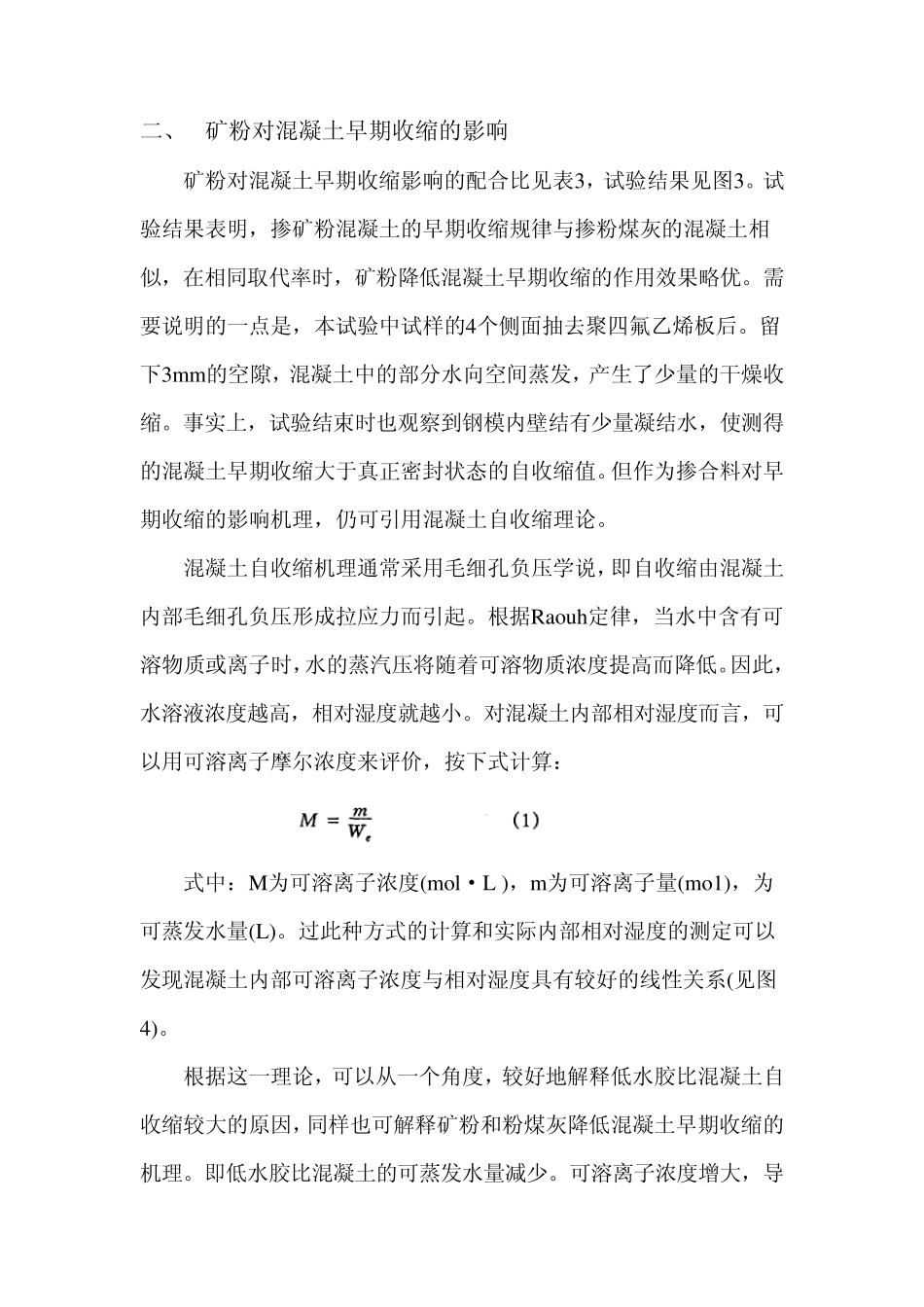

外加剂对混凝土收缩的影响 一、 粉煤灰对混凝土早期收缩的影响 掺粉煤灰混凝土的配合比、初凝时间和坍落度见表2，早期收缩试验结果见图2。试验结果表明，掺粉煤灰混凝土的早期收缩规律与单掺减水剂的混凝土相同，大量的收缩主要产生于初凝至24h之间。24h后，收缩速率明显减缓。在这一试验条件下，粉煤灰的掺入能适当降低混凝土的早期收缩，且随着粉煤灰取代率提高，混凝土的早期收缩减小。取代率为10％～50％时，早期收缩下降5％～15％左右。减水剂极大地增加混凝土的早期收缩，水胶比相同时，掺减水剂混凝土的48h收缩率为220×10-6。不掺减水剂时收缩率只有55×10-6两者相差约4倍，而且，不掺减水剂的混凝土1m 3实际水泥用量为470kg，用水量为220kg，而掺减水剂混凝土的水泥和用水量分别只有420kg和197kg，这是非常值得引起重视的。减水剂增大混凝土收缩的作用机理目前尚无明确的结论，可能与减水剂的分散作用改变了孔结构，以及表面活性剂在水泥颗粒表面的定向排列改变了胶体的电场有关。 二、 矿粉对混凝土早期收缩的影响 矿粉对混凝土早期收缩影响的配合比见表3，试验结果见图3。试验结果表明，掺矿粉混凝土的早期收缩规律与掺粉煤灰的混凝土相似，在相同取代率时，矿粉降低混凝土早期收缩的作用效果略优。需要说明的一点是，本试验中试样的4个侧面抽去聚四氟乙烯板后。留下3mm的空隙，混凝土中的部分水向空间蒸发，产生了少量的干燥收缩。事实上，试验结束时也观察到钢模内壁结有少量凝结水，使测得的混凝土早期收缩大于真正密封状态的自收缩值。但作为掺合料对早期收缩的影响机理，仍可引用混凝土自收缩理论。 混凝土自收缩机理通常采用毛细孔负压学说，即自收缩由混凝土内部毛细孔负压形成拉应力而引起。根据Raouh定律，当水中含有可溶物质或离子时，水的蒸汽压将随着可溶物质浓度提高而降低。因此，水溶液浓度越高，相对湿度就越小。对混凝土内部相对湿度而言，可以用可溶离子摩尔浓度来评价，按下式计算： 式中：M为可溶离子浓度(mol·L )，m为可溶离子量(mo1)，为可蒸发水量(L)。过此种方式的计算和实际内部相对湿度的测定可以发现混凝土内部可溶离子浓度与相对湿度具有较好的线性关系(见图4)。 根据这一理论，可以从一个角度，较好地解释低水胶比混凝土自收缩较大的原因，同样也可解释矿粉和粉煤灰降低混凝土早期收缩的机理。即低水胶比混凝土的可蒸发水量减少。可溶离子浓度增大，导致混凝土内部相对湿度降低，增大混凝土自...
