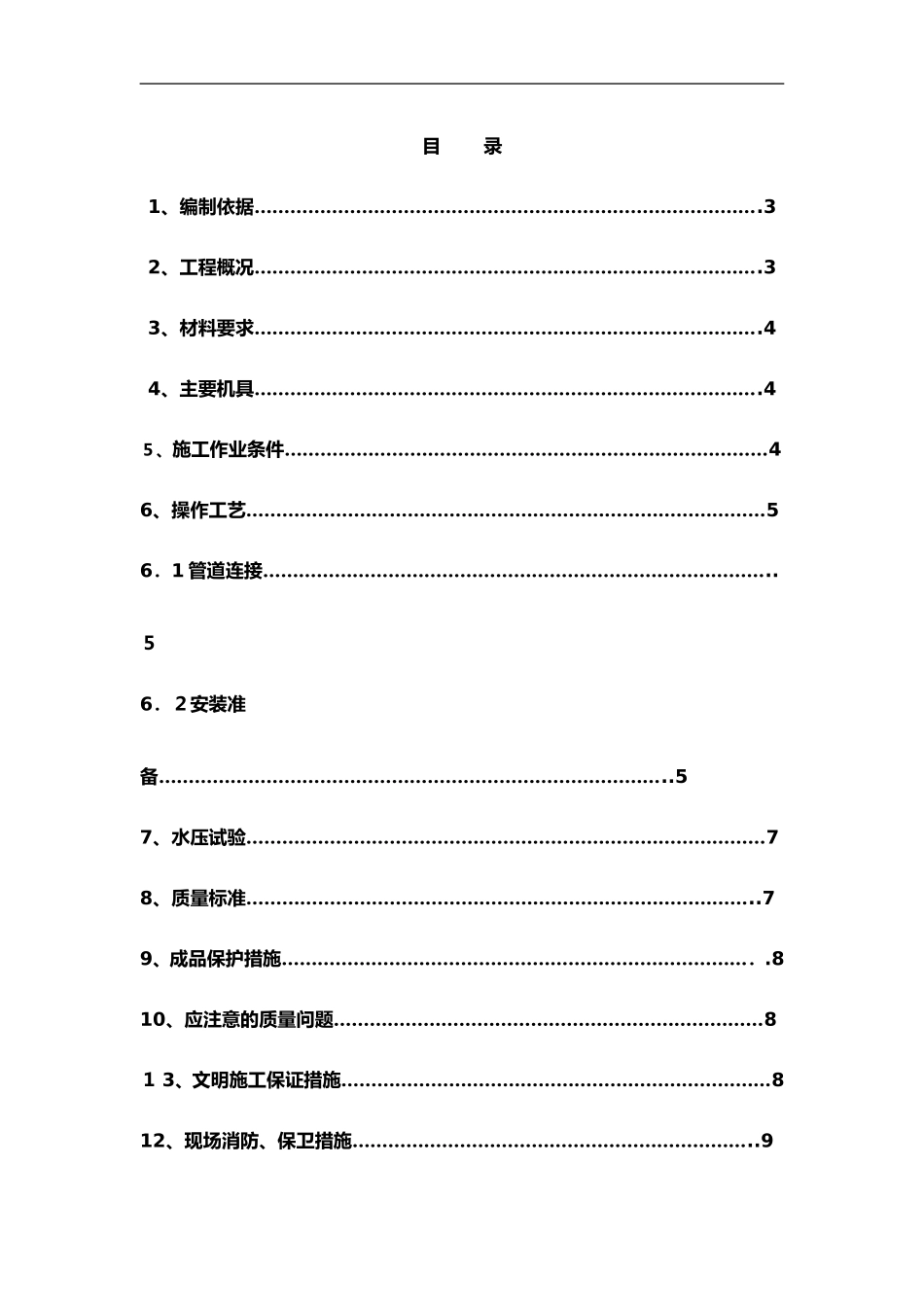

给水工程施工方案江苏明灿建设工程有限公司2016年10月1２日目录1、编制依据………………………………………………………………………….32、工程概况………………………………………………………………………….33、材料要求………………………………………………………………………….44、主要机具………………………………………………………………………….4５、施工作业条件………………………………………………………………………46、操作工艺……………………………………………………………………………56．1管道连接…………………………………………………………………………..５6．２安装准备…………………………………………………………………………..57、水压试验……………………………………………………………………………78、质量标准…………………………………………………………………………..79、成品保护措施……………………………………………………………………．.810、应注意的质量问题………………………………………………………………8１3、文明施工保证措施………………………………………………………………812、现场消防、保卫措施…………………………………………………………..913、保证施工安全生产的技术措施…………………………………………………１01、编制依据1．１施工图表1－2图纸名称图纸编号出图日期宿舍楼给水排水图２0１4-３６201５年4月1.２适用于本工程的主要标准、法律法规、规范规程、图集及有关文件表1-3类别名称编号国家建筑给水排水及采暖工程施工质量验收规范ＧB502４２－２0０2地方建筑安装分项工程施工工艺规程DＢJ／T0１-26－20０32工程概况2.1工程项目基本情况表２-1序号项目内容1工程名称换班宿舍楼２地理位置泰州大道西侧口泰路北侧3建设单位大同盟制药厂４设计单位北京中天建中工程设计有限责任公司６监督单位6监理单位泰州开源工程设计咨询监理有限公司７施工总包江苏明灿建设工程有限公司室内给水主干管采用衬塑钢管,DN>5０mm为卡箍连接，DN<５０ｍｍ为丝扣连接。3材料要求（１)衬塑钢管的管道必须使用同一生产厂家生产的管材和配套管件。（2）不得使用有损坏迹象的管材及管件。给水用衬塑钢管及管件在使用前应进行外观检查,如发现异常,应进行性能检测。4主要机具机具:套丝机、压槽机、切管器、电锤、台虎钳、专用板手、水压泵等。量具:钢卷尺、水平尺、线坠、粉笔、小线等。5施工作业条件（1）设计图纸及其它技术文件齐全,并已经会审，且已由设计单位进行过设计交底。（2）材料、施工力量、施工机具等能保证正常施工；(3)施工现场的用水、用电、材料贮放场地等条件能满足需要。（4）墙体、楼板等结构的预留洞、预埋套管、预埋件等尺寸规格、位置标高符合要求。(5）已对管材及管件的外观进行了检查，清除管材及管件的污物和杂质。6操作工艺安装准备吊线支架安装管道制作安装管道试压6..1安装准备认真熟悉图纸，配合土建施工进度，预留槽洞等。按设计图纸画出管路的位置、管径、预留口、坡向、阀门及卡架位置等施工草图，包括干管起点、末端和拐弯节点、预留口、坐标位置等。６.2管道连接(1）配管与连接步骤：按设计图纸的坐标和标高线,并绘制实测施工图；按实测施工图进行配管;熟悉给水用衬塑钢管的产品图集和安装顺序并进行预装配;（2)切断与压槽切断时根据现场测量的实际管材长度定尺寸。用专用滚槽机断管。保证断口端面与管材轴线垂直,切斜度DN50以下管材不大于2º,DN6５以上管材不大于1．５º,并去掉毛刺、飞边。压槽时应根据压槽机使用说明的要求，按不同规格的管材选择相对应的滚轮,并按压槽尺寸表滚出沟槽。槽距以预装完卡环、垫圈、密封环无缝隙为理想槽距。压槽和切断时,进刀不能太快，手柄每转进给量不大于0.2ｍm。如果进刀太快，可能导致个别管材出现变形和破裂。压槽尺寸表:规格DN15~2０DN25~32DN40~５0DN6５～100DN125~150距端面距离15±0．５16±0.5１6.５±０.5２8±1３7±1压槽深度０．30.50.81.251.5槽形R0．8１．０１.２５1．7５2.５（３)套丝将断好的管材，按管径尺寸分次套制丝扣，一般管...
