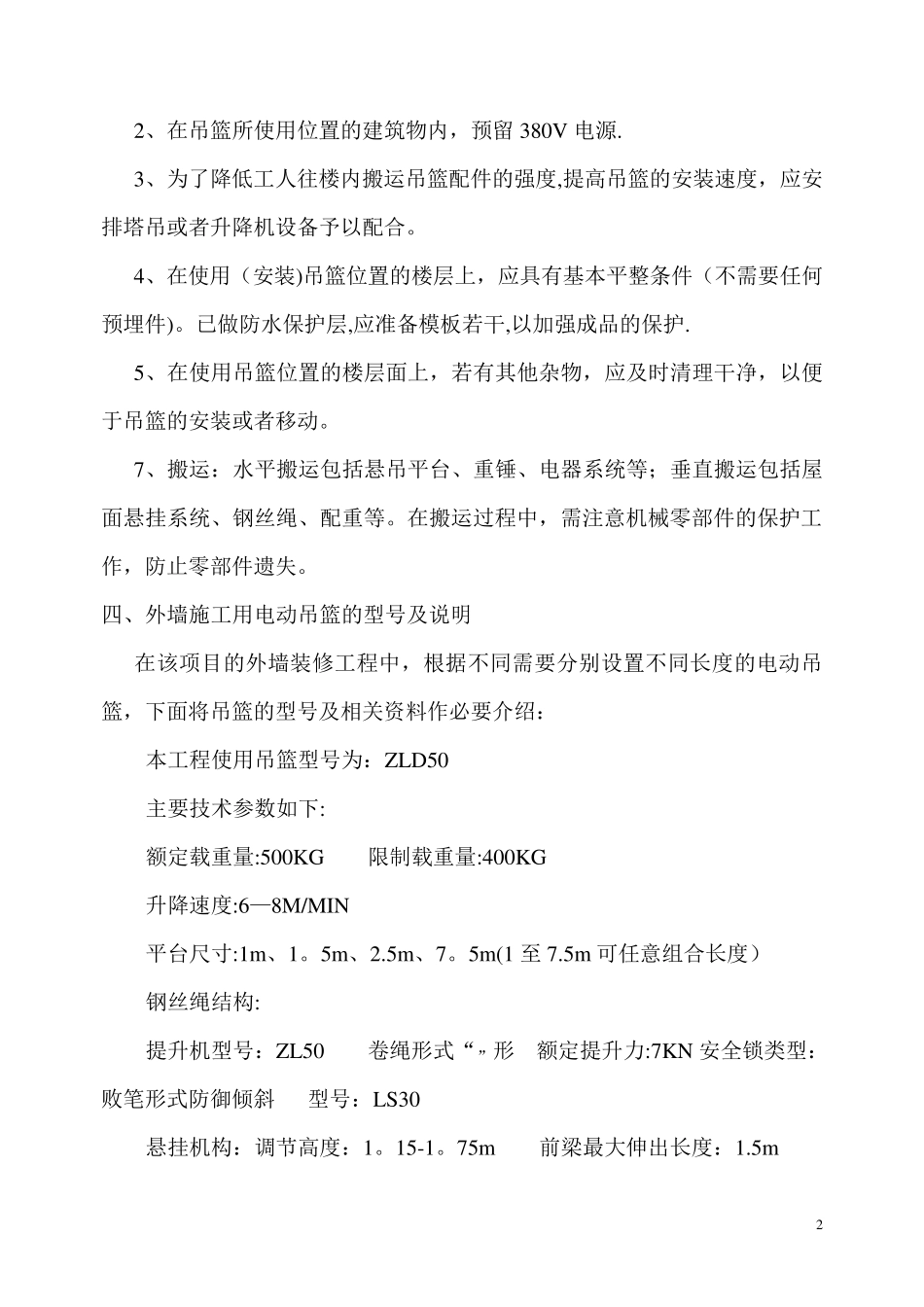

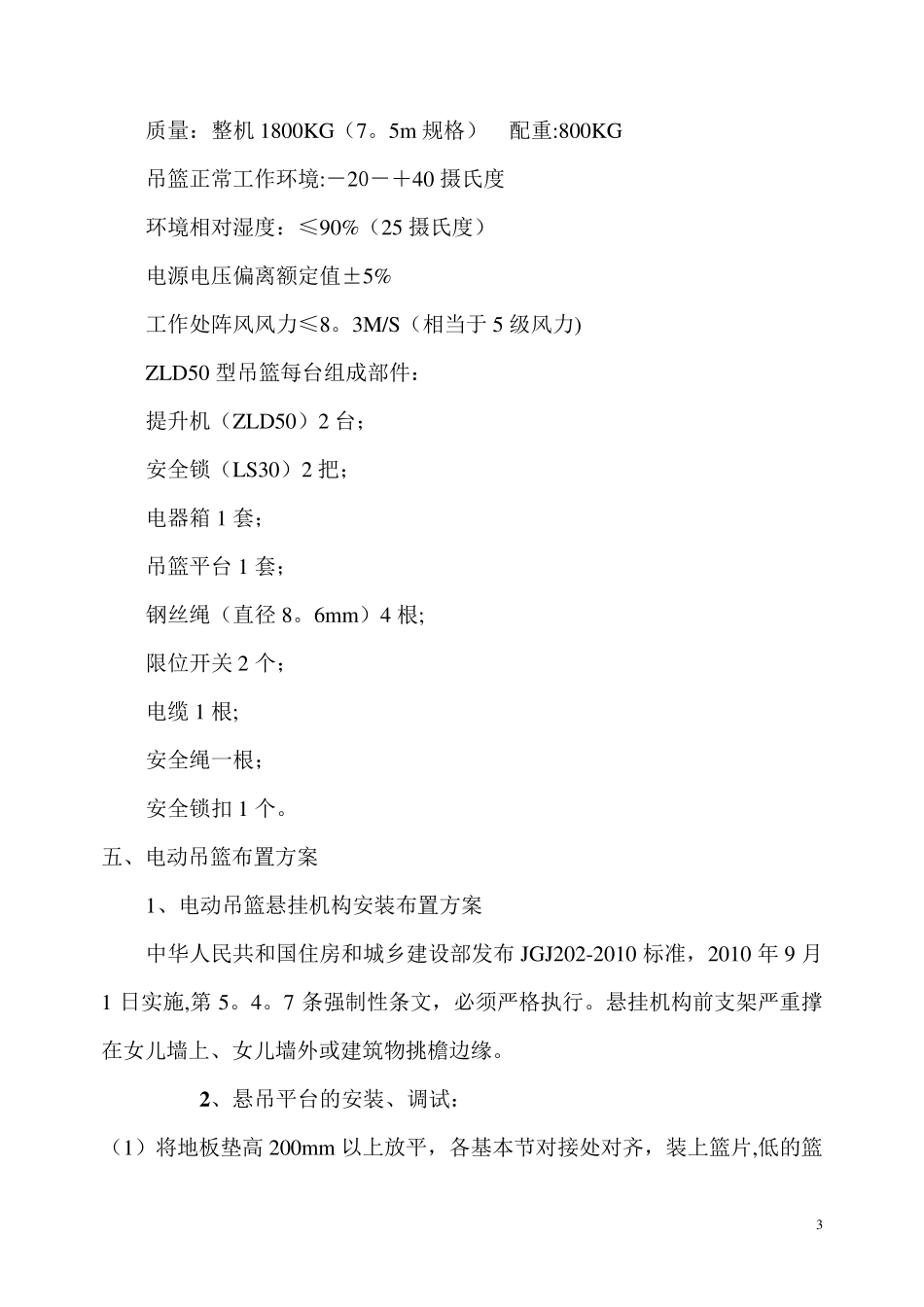

1 X X 工程 外墙吊篮施工方案 编制： 审核： 审批： X X 项目部 2014 年8 月 一、工程概况: XX 工程位于XX，分为主楼和裙楼两部分，建筑高度均为80。05 米。主楼及裙楼一至三层为商铺，外墙采用干挂石材,主楼四至二十六层、屋面电梯机房外墙为EPS 保温板，真石漆墙面。主楼架设10 台吊篮，根据施工要求,先在主楼的东、南立面架设吊篮，再根据根据施工移动施工。 二、编制依据: 1．XX 施工图纸; 2．现场考察及测量； 3．中华人民共和国《高处作业吊篮》标准GB19155—2003； 4．《高处作业安全技术规程》 5．《建筑工程安全检查标准》 三、准备工作 1、吊篮进场根据工程场地大小,使用数量及时间等情况，合理安排调度,分批进场。 2 2、在吊篮所使用位置的建筑物内，预留 380V 电源. 3、为了降低工人往楼内搬运吊篮配件的强度,提高吊篮的安装速度，应安排塔吊或者升降机设备予以配合。 4、在使用（安装)吊篮位置的楼层上，应具有基本平整条件（不需要任何预埋件)。已做防水保护层,应准备模板若干,以加强成品的保护. 5、在使用吊篮位置的楼层面上，若有其他杂物，应及时清理干净，以便于吊篮的安装或者移动。 7、搬运：水平搬运包括悬吊平台、重锤、电器系统等；垂直搬运包括屋面悬挂系统、钢丝绳、配重等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。 四、外墙施工用电动吊篮的型号及说明 在该项目的外墙装修工程中，根据不同需要分别设置不同长度的电动吊篮，下面将吊篮的型号及相关资料作必要介绍： 本工程使用吊篮型号为：ZLD50 主要技术参数如下: 额定载重量:500KG 限制载重量:400KG 升降速度:6—8M/MIN 平台尺寸:1m 、1。5m、2.5m 、7。5m (1 至 7.5m 可任意组合长度） 钢丝绳结构: 提升机型号：ZL50 卷绳形式“”形 额定提升力:7KN 安全锁类型：败笔形式防御倾斜 型号：LS30 悬挂机构：调节高度：1。15-1。75m 前梁最大伸出长度：1.5m 3 质量：整机1800KG（7。5m 规格） 配重:800KG 吊篮正常工作环境:－20－＋40 摄氏度 环境相对湿度：≤90%（25 摄氏度） 电源电压偏离额定值±5% 工作处阵风风力≤8。3M/S（相当于 5 级风力) ZLD50 型吊篮每台组成部件： 提升机（ZLD50）2 台； 安全锁（LS30）2 把； 电器箱 1 套； 吊篮平台 1 套； 钢丝绳（直径 8。6m m）4 根; 限位开关 2 个； 电缆 1 根; 安全绳一根； 安全锁扣 1 个。 ...
