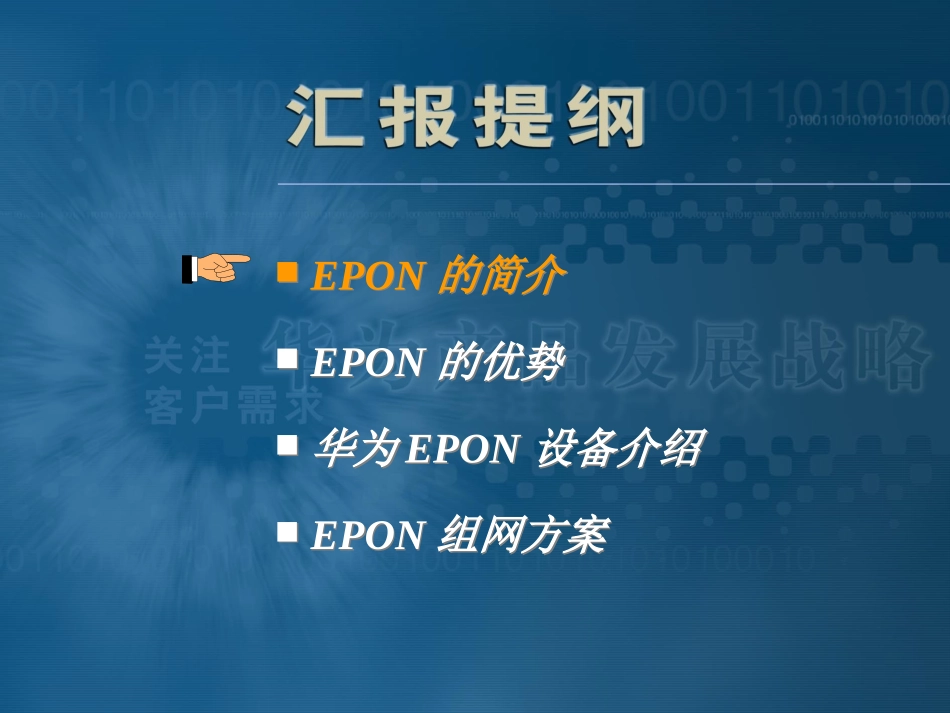

1华为技术有限公司华为技术有限公司EPON的简介EPON的优势华为EPON设备介绍EPON组网方案EPON的简介EPON的优势华为EPON设备介绍EPON组网方案3PON的定义•PON：PassiveOpticalNetwork•APON：基于ATM的无源光网络，G.983•EPON：基于以太网的无源光网络，802.3ah•GPON：GigabitPON，APON的升级版本4EPON下行业务5EPON上行业务6上下行帧格式上行下行7EPON协议栈MAC地址由他们的LLID标识，LLID在ONU的注册过程中动态分配EPON的简介EPON的优势华为EPON设备介绍EPON组网方案EPON的简介EPON的优势华为EPON设备介绍EPON组网方案9EPON的优点点对多点的光纤传输和接入技术下行采用广播方式、上行采用时分多址方式动态带宽分配(DBA)组网拓扑：可以灵活地组成树型、星型、总线型等节省光缆资源(单纤)、带宽资源共享、节省机房投资、设备安全性高、建网速度快、综合建网成本低10点到点结构和点到多点结构对比11EPON同传统以太网点对点组网对比城域网城域网交换机组网方式交换机组网方式EPONEPON组网方式组网方式GEFEGEFE无源分光器EPON-OLTEPON-ONUROUTERL3SWITCHL2SWITCHBUILDINGHOMEBUILDINGHOMEEPON的简介EPON的优势华为EPON设备介绍EPON组网方案EPON的简介EPON的优势华为EPON设备介绍EPON组网方案13华为EPON光线路终端(OLT)—S6500•可弹性伸缩的交换容量,统一的软硬件平台,端口类型丰富的接口板,满足客户的差异化需求；•支持L2/L3交换，丰富的L2/L3业务•支持IEEE802.3ah标准,线速GEPON端口，高端口密度（4/8GEPON业务板）•高光分路比，高光纤利用率•DBA动态带宽分配，支持QoS•网管系统，支持带内/带外管理•OLT支持系统控制板的冗余备份功能，支持电源的冗余备份•完善的安全机制S6503S6506S6506R14EPON光线路终端(OLT)的规格指标S6503S6506S6506RGEPON特性支持802.3ah；支持１:32光分路比；整机最大支持768路ONU；支持DBA,DBA带宽分配粒度为1Mbps；支持10km传输距离；支持802.3ah；支持１:32光分路比；整机最大支持1408路ONU；支持DBA,DBA带宽分配粒度为1Mbps；支持10km传输距离；支持802.3ah；支持１:32光分路比；整机最大支持1408路ONU；支持DBA,DBA带宽分配粒度为1Mbps；支持10km传输距离；交换容量56Gbps96Gbps(可升级384Gbps)96Gbps(可升级768Gbps)包转发率42Mpps72Mpps72Mpps槽位数量478（双主控引擎）I/O槽位数366端口密度24GEPON端口44GEPON端口44GEPON端口310GE610GE610GE28GE48GE48GE144FE288FE288FE最长匹配路由64K64K64KVlan路由接口1K1K1KMAC地址32K32K32K支持协议802.3x,802.1p,802.1q,802.3ad,802.1x,三层协议802.3x,802.1p,802.1q,802.3ad,802.1x，三层协议802.3x,802.1p,802.1q,802.3ad,802.1x，三层协议15GEPON的光网络单元(ONU)ET204ET300GEPON特性支持802.3ah；支持DBA,DBA带宽分配粒度为1Mbps；支持802.3ah；支持DBA,DBA带宽分配粒度为1Mbps；端口1个上行GEPON端口(1000Base-PX10)1个上行GEPON端口(1000Base-PX10)4个下行FE端口(10/100base-TX)1个下行GE端口(10/100/1000base-TX)Vlan支持4KVLAN透传；支持4KVLANID定义；支持4KVLAN透传；支持4KVLANID定义；设备管理支持网管管理,支持远端软件加载支持网管管理,支持远端软件加载支持协议802.3x,802.1p,802.1q，IGMPSNOOPING802.3x,802.1p,802.1q,IGMPSNOOPING16华为GEPON设备特点组网灵活PON支持组网方式：树型、星型、总线型对二三层网络的组网方式的完整支持系列化的产品6502/6503/6506/6506R丰富的业务、端口类型丰富的2/3层协议丰富的端口类型10GE接口板L3+业务支持大容量、高密度端口目前最大44/24/8GEPON端口；ONU：1408/768/256/,未来可支持88GEPON（2816ONU）;OLT上行带宽按需配置(最小4G可捆绑)强大交换能力,充分发掘GEPON的特性.电信级高可靠性、高安全性分布式架构/双主控/N＋1电源/双电源输入电信级可营运、可管理高度集中与智能化营运管理与维护可管理的P2P应用模式强大的QoS能力和精细化用户管理：可平滑升级通过扩展端口密度，PON端口数和ONU数可到可增加一倍；考虑分光比的提高，可以支持更多的ONU持续能力的提升17华为EPON业...
