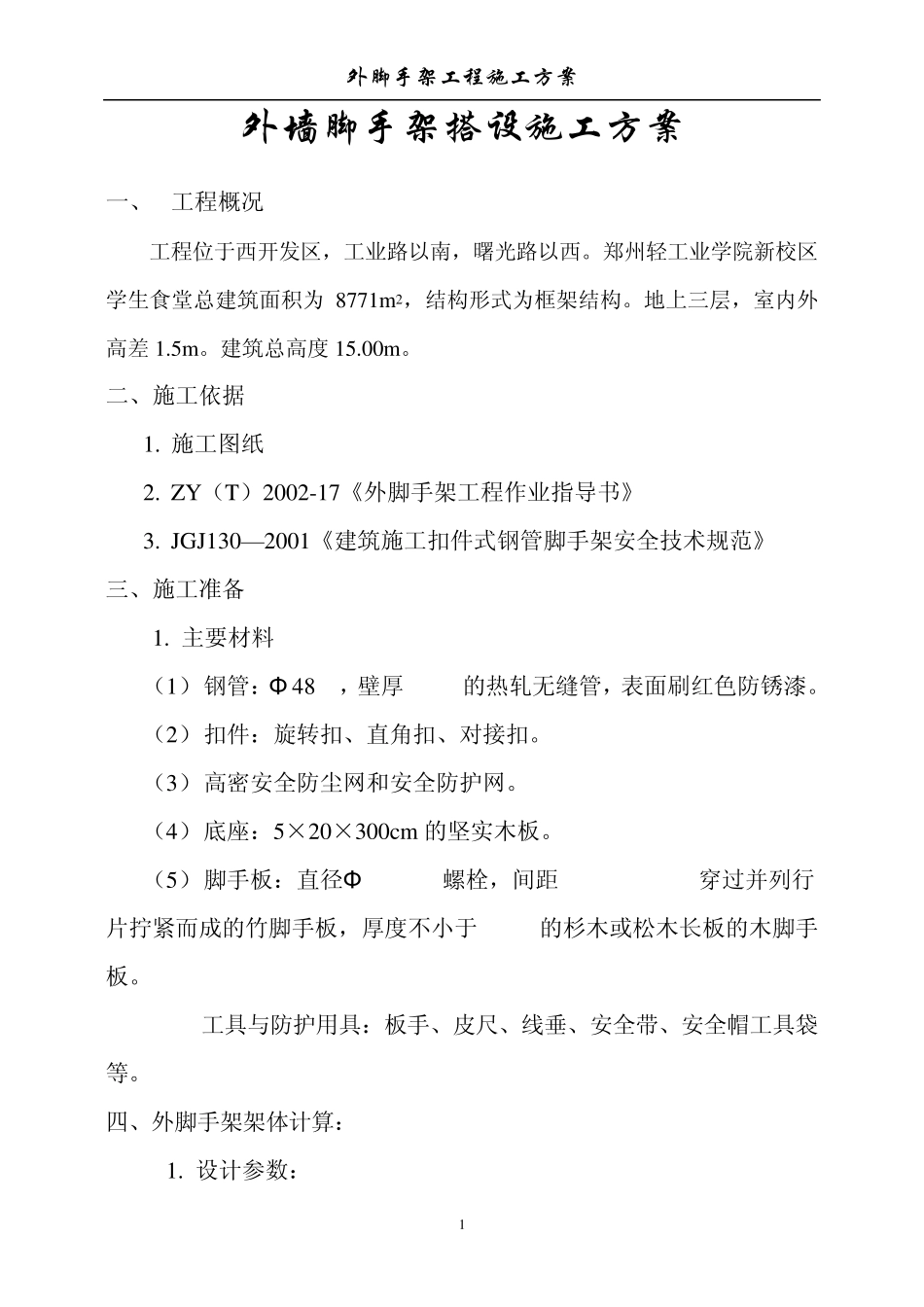

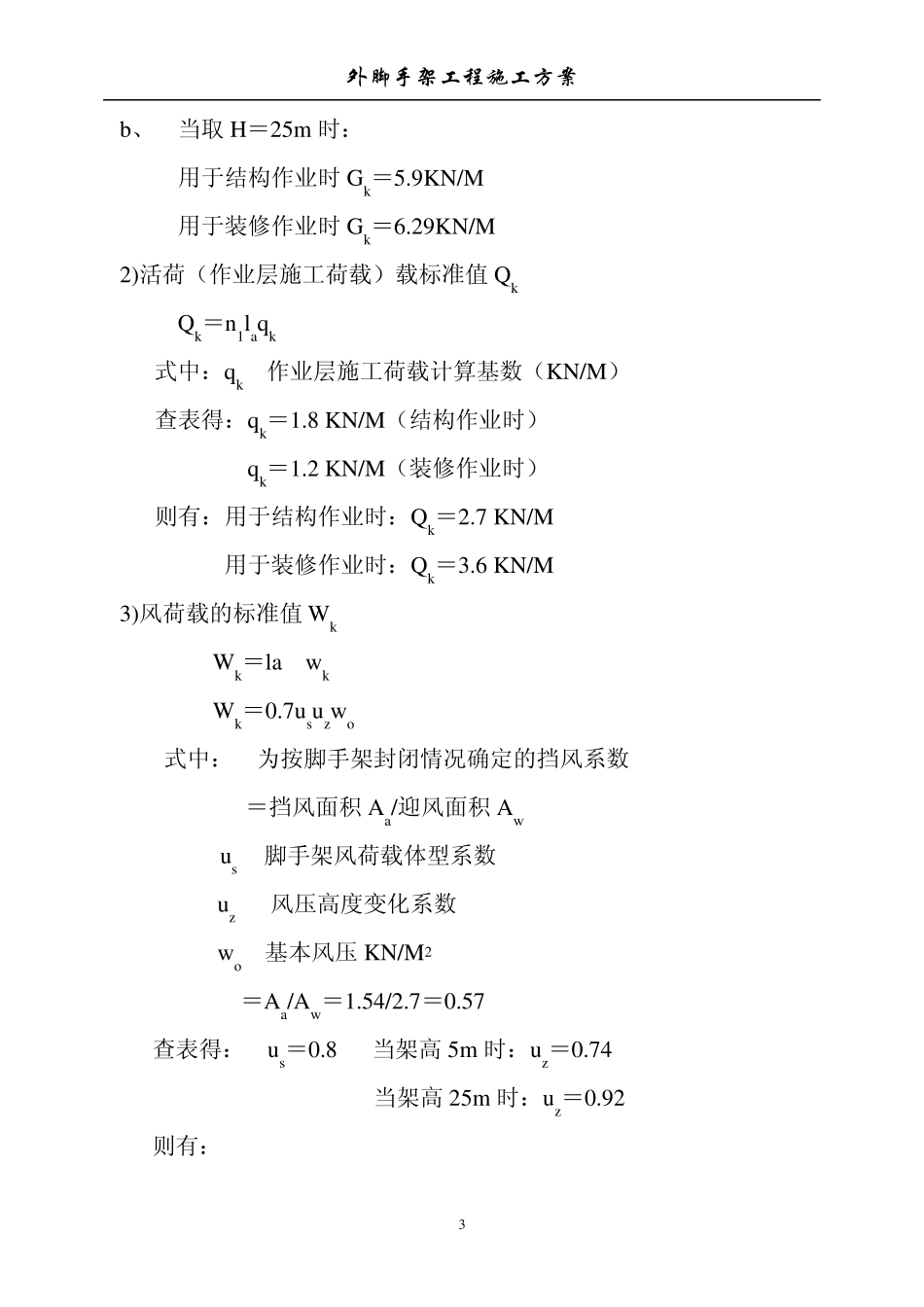

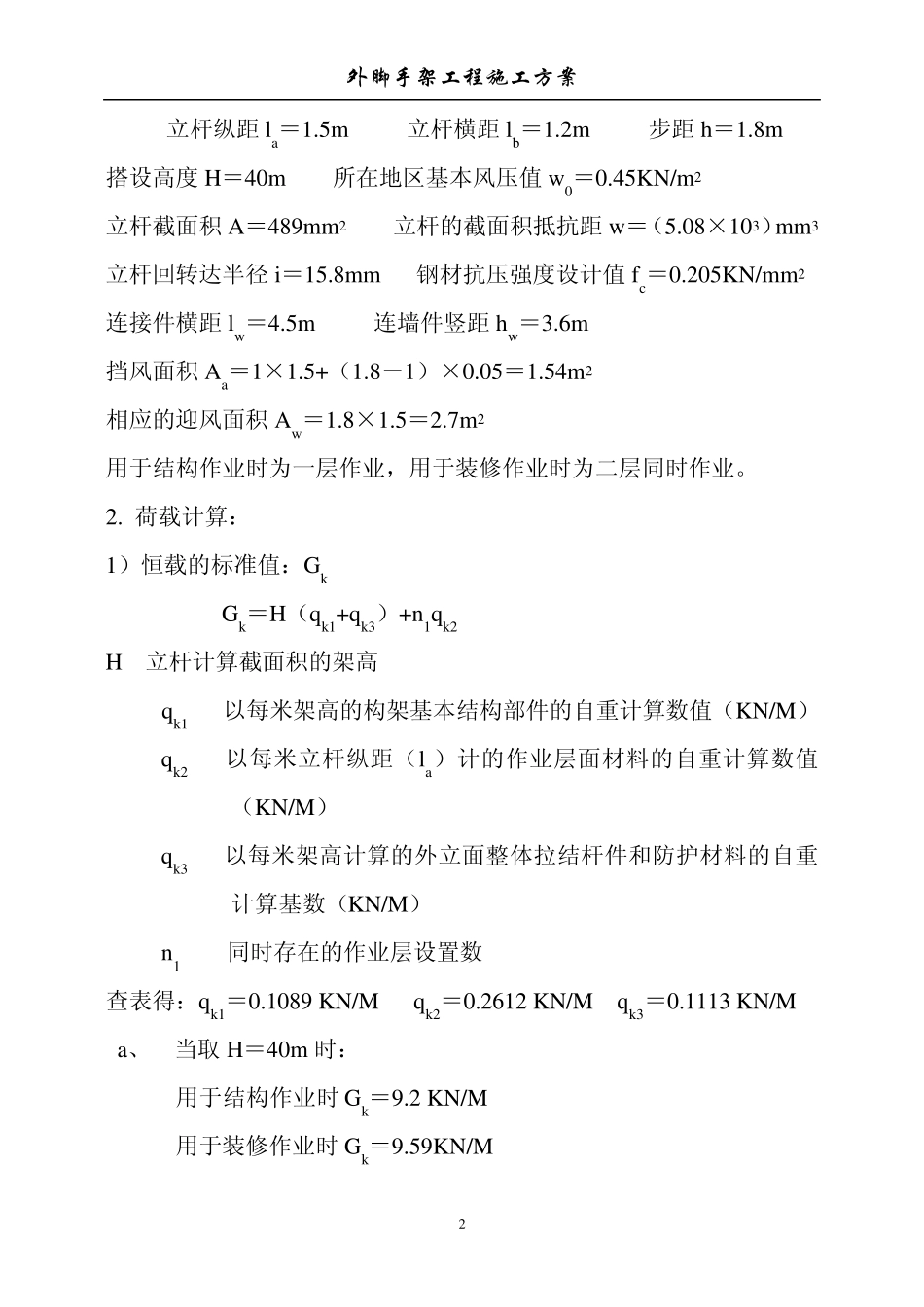

外脚手架工程施工方案 1 外墙脚手架搭设施工方案 一、 工程概况 工程位于西开发区，工业路以南，曙光路以西。郑州轻工业学院新校区学生食堂总建筑面积为8771m 2，结构形式为框架结构。地上三层，室内外高差1.5m 。建筑总高度15.00m 。 二、施工依据 1. 施工图纸 2. ZY（T）2002-17《外脚手架工程作业指导书》 3. JGJ130—2001《建筑施工扣件式钢管脚手架安全技术规范》 三、施工准备 1. 主要材料 （1） 钢管：Φ 48mm，壁厚3.5m的热轧无缝管，表面刷红色防锈漆。 （2） 扣件：旋转扣、直角扣、对接扣。 （3） 高密安全防尘网和安全防护网。 （4） 底座：5×20×300cm 的坚实木板。 （5） 脚手板：直径Φ 8-10mm螺栓，间距 500mm-600mm穿过并列行 片拧紧而成的竹脚手板，厚度不小于50mm的杉木或松木长板的木脚手板。 2. 工具与防护用具：板手、皮尺、线垂、安全带、安全帽工具袋 等。 四、外脚手架架体计算： 1. 设计参数： 外脚手架工程施工方案 2 立杆纵距la＝1.5m 立杆横距lb＝1.2m 步距h＝1.8m 搭设高度H＝40m 所在地区基本风压值w 0＝0.45KN/m2 立杆截面积A＝489mm2 立杆的截面积抵抗距w ＝（5.08×103）mm3 立杆回转达半径 i＝15.8mm 钢材抗压强度设计值fc＝0.205KN/mm2 连接件横距lw＝4.5m 连墙件竖距hw＝3.6m 挡风面积Aa＝1×1.5+（1.8－1）×0.05＝1.54m2 相应的迎风面积Aw＝1.8×1.5＝2.7m2 用于结构作业时为一层作业，用于装修作业时为二层同时作业。 2. 荷载计算： 1）恒载的标准值：Gk Gk＝H（qk1+qk3）+n1qk2 H 立杆计算截面积的架高 qk1 以每米架高的构架基本结构部件的自重计算数值（KN/M） qk2 以每米立杆纵距（la）计的作业层面材料的自重计算数值（KN/M） qk3 以每米架高计算的外立面整体拉结杆件和防护材料的自重计算基数（KN/M） n1 同时存在的作业层设置数 查表得：qk1＝0.1089 KN/M qk2＝0.2612 KN/M qk3＝0.1113 KN/M a、 当取 H＝40m 时： 用于结构作业时 Gk＝9.2 KN/M 用于装修作业时 Gk＝9.59KN/M 外脚手架工程施工方案 3 b、 当取 H＝25m 时： 用于结构作业时 Gk＝5.9KN/M 用于装修作业时 Gk＝6.29KN/M 2)活荷（作业层施工荷载）载标准值 Qk Qk＝n1laqk 式中：qk 作业层施工荷载计算基数（KN/M） 查表得：qk＝1.8 KN/M（结构作业时） qk＝1.2 KN/M（装修作业时） 则有：用于结构作业时：Qk＝2.7 KN/M ...
