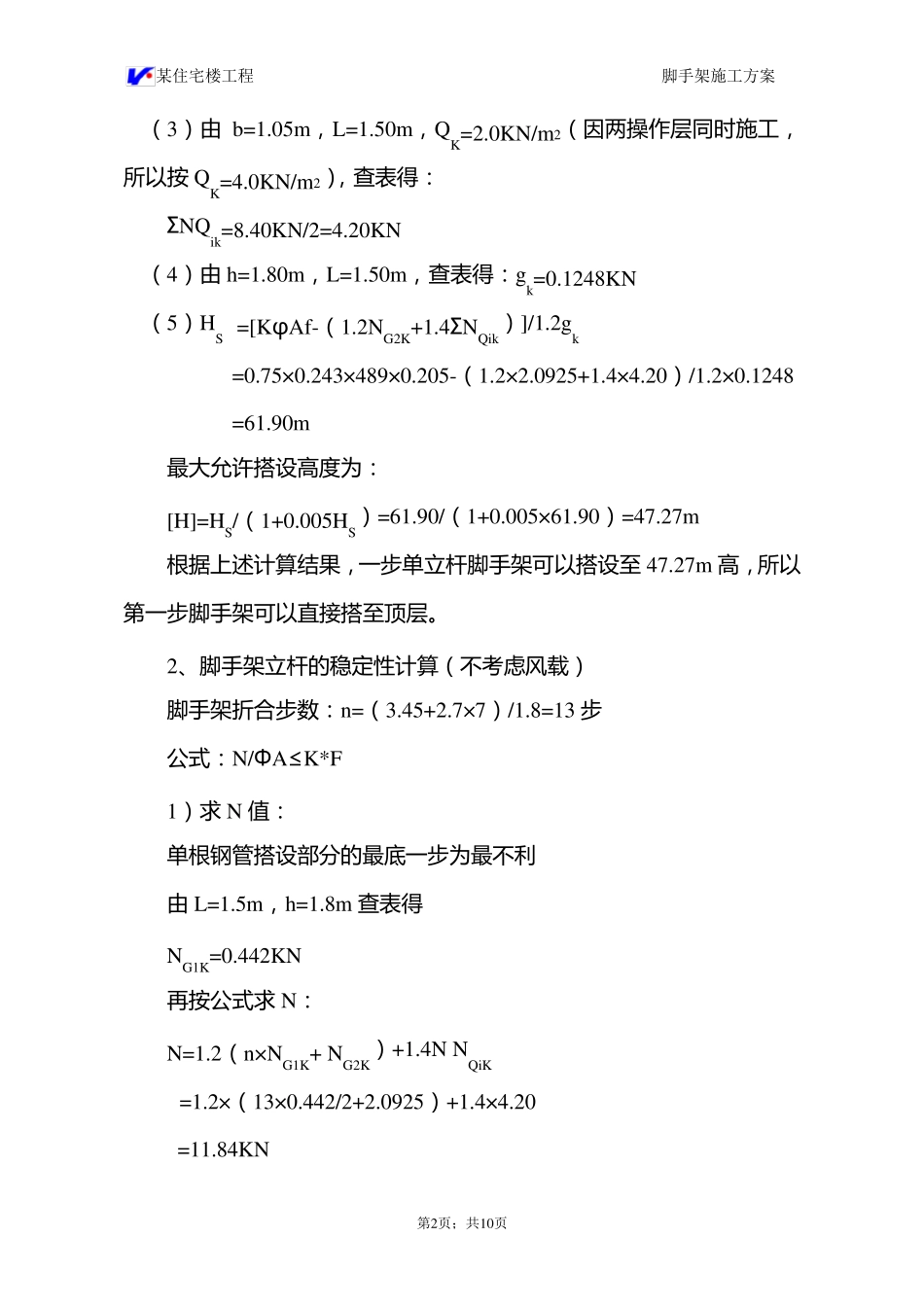

某住宅楼工程 脚手架施工方案 第1页；共10页 外 墙 装 修 脚 手 架 计 算 书 一 、计 算 数据 1、立 杆 横 距 b=1.05m， 立 杆 纵 距 L=1.50m， 内 立 杆 距 建 筑 外 墙 的 距离b1=0.35m， 脚 手 架 步 距h=1.80m， 铺 设 压 制 木 脚 手 板 层 数 取6 层 ， 同时 进 行 装 修 施 工 层 数 为 2 层 。 2 、 脚 手 架 与 建 筑 主 体 结 构 连 接 点 的 布 置 ， 其 竖 向 间 距H1=2h=2×1.80=3.6m， 水 平 距 离 L1=3L=3×1.50=4.5m。 3、钢 管 为 Φ48×3.5， 所 以 A=489mm2， f=205N/mm2。 4、根 据 规 定 均 布 荷 载 Qk=2.0KN/m2。 二、脚 手 架 验算 1、验 算 采 用 单 根 立 管 做 立 杆 的 允 许 搭 设 高 度 （ 1） h=1.80m， 由 连 墙 杆 布 置 系 二 步 三 跨 ， 由 b=1.05m 查 表 得 µ=1.5 L0=µh=1.5×1.8=2.70m 由 Φ48×3.5 查 表 得 i=15.8mm 则 λ=L0/i=2700/15.8=170.9 由 λ=170.9 查 表 得 φ=0.2432 （ 2） 由b=1.05m、L=1.50m、脚 手 板 铺 设 层 数6 层 ， 查 表 得 ：NG2K=4.185/2=2.0952KN 某住宅楼工程 脚手架施工方案 第2页；共10页 （ 3） 由b=1.05m， L=1.50m， QK=2.0KN/m2（ 因 两 操 作 层 同 时 施 工 ，所 以 按 QK=4.0KN/m2）， 查 表 得 ： ΣNQik=8.40KN/2=4.20KN （ 4） 由 h=1.80m， L=1.50m， 查 表 得 ： gk=0.1248KN （ 5） HS =[KφAf-（ 1.2NG2K+1.4ΣNQik） ]/1.2gk =0.75×0.243×489×0.205-（ 1.2×2.0925+1.4×4.20） /1.2×0.1248 =61.90m 最 大 允 许 搭 设 高 度 为 ： [H]=HS/（ 1+0.005HS） =61.90/（ 1+0.005×61.90） =47.27m 根 据 上 述 计 算 结 果 ， 一 步 单 立 杆 脚 手 架 可 以 搭 设 至 47.27m 高 ， 所 以第 一 步 脚 手 架 可 以 直 接 搭 至 顶 层 。 2、脚 手 架 立 杆 的 稳 定 性 计 算 （ 不 考 虑 风 载 ） 脚 手 架 折 合 步 数 ： n=（ 3.45+2.7×7） /1.8=13 步 公 式 ： N/ΦA≤K*F 1） 求 N 值 ： 单 根 钢 管 搭 设 部 分 的 最 底 一 步 为 最 不 利 由 L=1.5m， h=1.8m 查 表 得 N...
