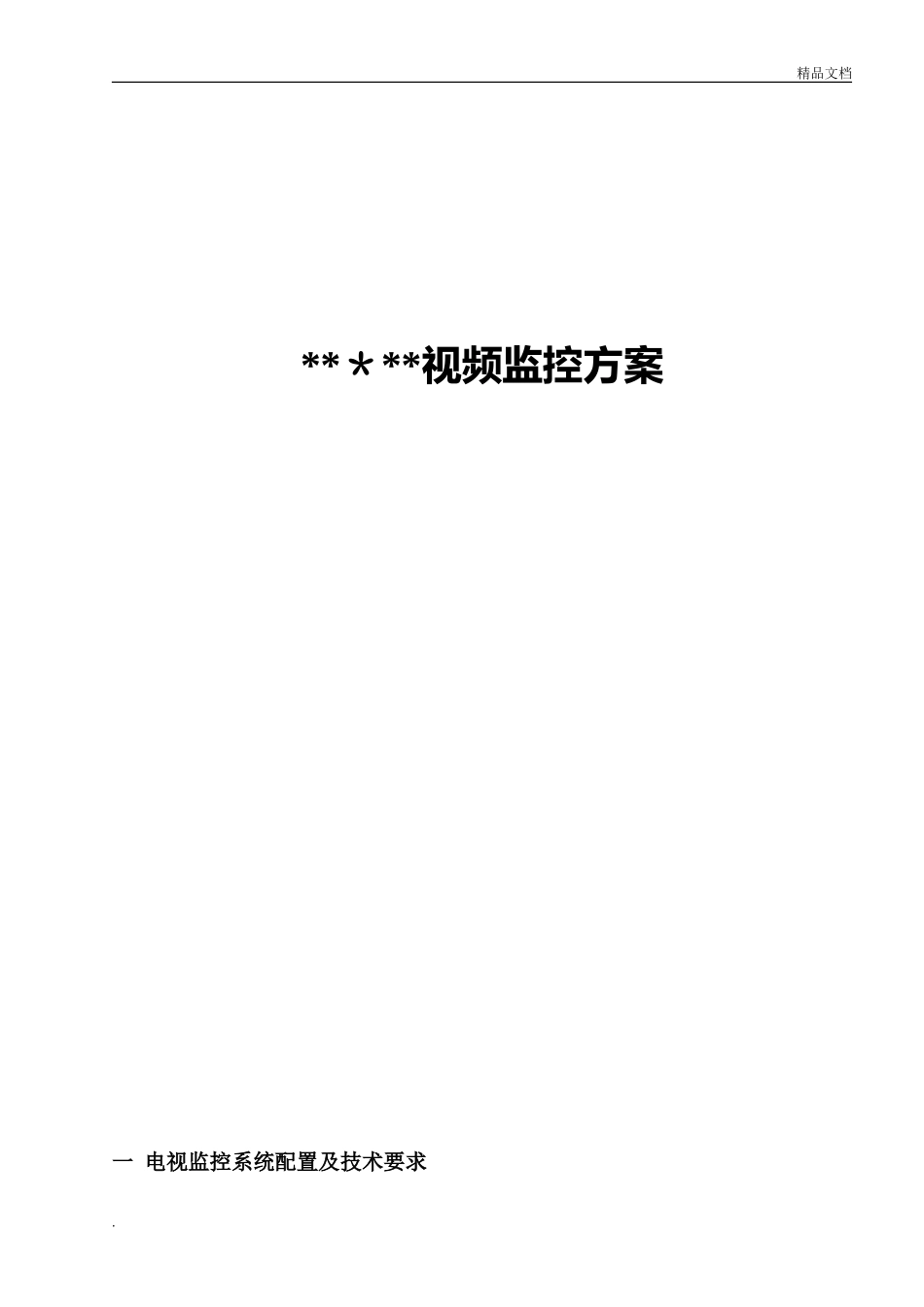

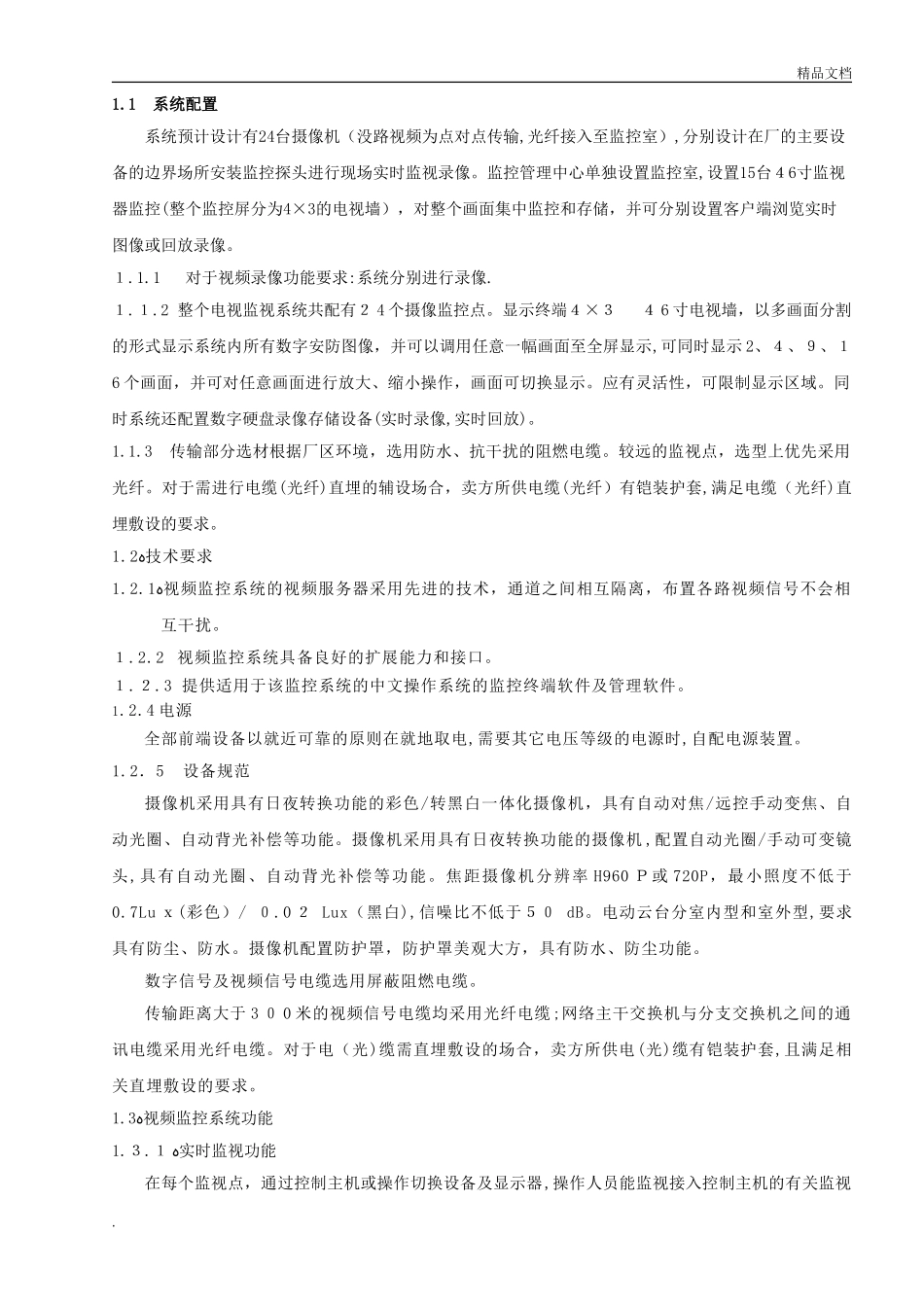

精品文档**＊**视频监控方案一电视监控系统配置及技术要求.精品文档1.1系统配置系统预计设计有24台摄像机（没路视频为点对点传输,光纤接入至监控室）,分别设计在厂的主要设备的边界场所安装监控探头进行现场实时监视录像。监控管理中心单独设置监控室,设置15台４6寸监视器监控(整个监控屏分为4×3的电视墙），对整个画面集中监控和存储，并可分别设置客户端浏览实时图像或回放录像。１.1.1对于视频录像功能要求:系统分别进行录像.１.１.2整个电视监视系统共配有２4个摄像监控点。显示终端４×３４6寸电视墙，以多画面分割的形式显示系统内所有数字安防图像，并可以调用任意一幅画面至全屏显示,可同时显示2、４、９、１6个画面，并可对任意画面进行放大、缩小操作，画面可切换显示。应有灵活性，可限制显示区域。同时系统还配置数字硬盘录像存储设备(实时录像,实时回放)。1.1.3传输部分选材根据厂区环境，选用防水、抗干扰的阻燃电缆。较远的监视点，选型上优先采用光纤。对于需进行电缆(光纤)直埋的辅设场合，卖方所供电缆(光纤）有铠装护套,满足电缆（光纤)直埋敷设的要求。1.2ﻩ技术要求1.2.1ﻩ视频监控系统的视频服务器采用先进的技术，通道之间相互隔离，布置各路视频信号不会相互干扰。１.2.2视频监控系统具备良好的扩展能力和接口。１.２.3提供适用于该监控系统的中文操作系统的监控终端软件及管理软件。1.2.4电源全部前端设备以就近可靠的原则在就地取电,需要其它电压等级的电源时,自配电源装置。1.2．5设备规范摄像机采用具有日夜转换功能的彩色/转黑白一体化摄像机，具有自动对焦/远控手动变焦、自动光圈、自动背光补偿等功能。摄像机采用具有日夜转换功能的摄像机,配置自动光圈/手动可变镜头,具有自动光圈、自动背光补偿等功能。焦距摄像机分辨率H960Ｐ或720P，最小照度不低于0.7Luｘ(彩色）/０.0２Lux（黑白),信噪比不低于５０dB。电动云台分室内型和室外型,要求具有防尘、防水。摄像机配置防护罩，防护罩美观大方，具有防水、防尘功能。数字信号及视频信号电缆选用屏蔽阻燃电缆。传输距离大于3０0米的视频信号电缆均采用光纤电缆;网络主干交换机与分支交换机之间的通讯电缆采用光纤电缆。对于电（光)缆需直埋敷设的场合，卖方所供电(光)缆有铠装护套,且满足相关直埋敷设的要求。1.3ﻩ视频监控系统功能1.３.１ﻩ实时监视功能在每个监视点，通过控制主机或操作切换设备及显示器,操作人员能监视接入控制主机的有关监视.精品文档区域的视频图像，所显示的画面是实时的、操作界面为全中文。显示器均可按预置设定的流程成组(如四画面一组)或单独自动巡视各监视区域,也可手动定点监视重要区域。在每路视频图像上,均能叠加日期、时间、摄像头号、监视区域名称等。对单路、多路图像的清晰度、色调饱和度、对比度、分辨率等设置连续可调,每一路图像可单独调整清晰度、灰度等级、色彩饱和度、分辨率。在每个监视点,通过控制主机及显示器,操作人员可对摄像机及云台进行远程控制。操作人员可以在任意一个显示画面上显示任意一个摄像机的图像,或对所有的图像根据预制设定进行单画面轮流巡检，也可以进行四画面分组巡检。１.3.2动态存储功能系统满足多画面同步实时画面存储，提供多种画面存储方式,可根据不同区域的防护要求进行设置,达到画面清晰，画面存储介质安全,可靠，存储内容可保留足够时间以待事故时检索。用户可以自己定义画面存储的起始时间、画面存储时间间隔等。所有的画面存储资料可以存储在硬盘内，也可以通过硬盘进行备份设置。系统可以根据不同的要求进行不同等级的画面存储，图像数据保留的时间长短可以根据需求分别予以设定。画面存储资料具有通用的存储格式，可以备份。1.3．3历史画面回放功能具备按存储时的图像质量进行回放的能力，回放品质能达到画面清晰。1．3.4系统各监视器显示的画面可通过软件设置完成。１.3.５通用巡视：摄像机切换序列或成组切换摄像机组，可在任意时间调用到任意监视器、监视器组上显示。1.3.6成组切换:将一组（场景相关的)摄像机组同时切换到一组相邻的监视器组上显示。1.3.7屏幕显示：在每路摄像机视频信号上可插入显示日期/时间、摄像...
