外脚手架施工方案VIP免费

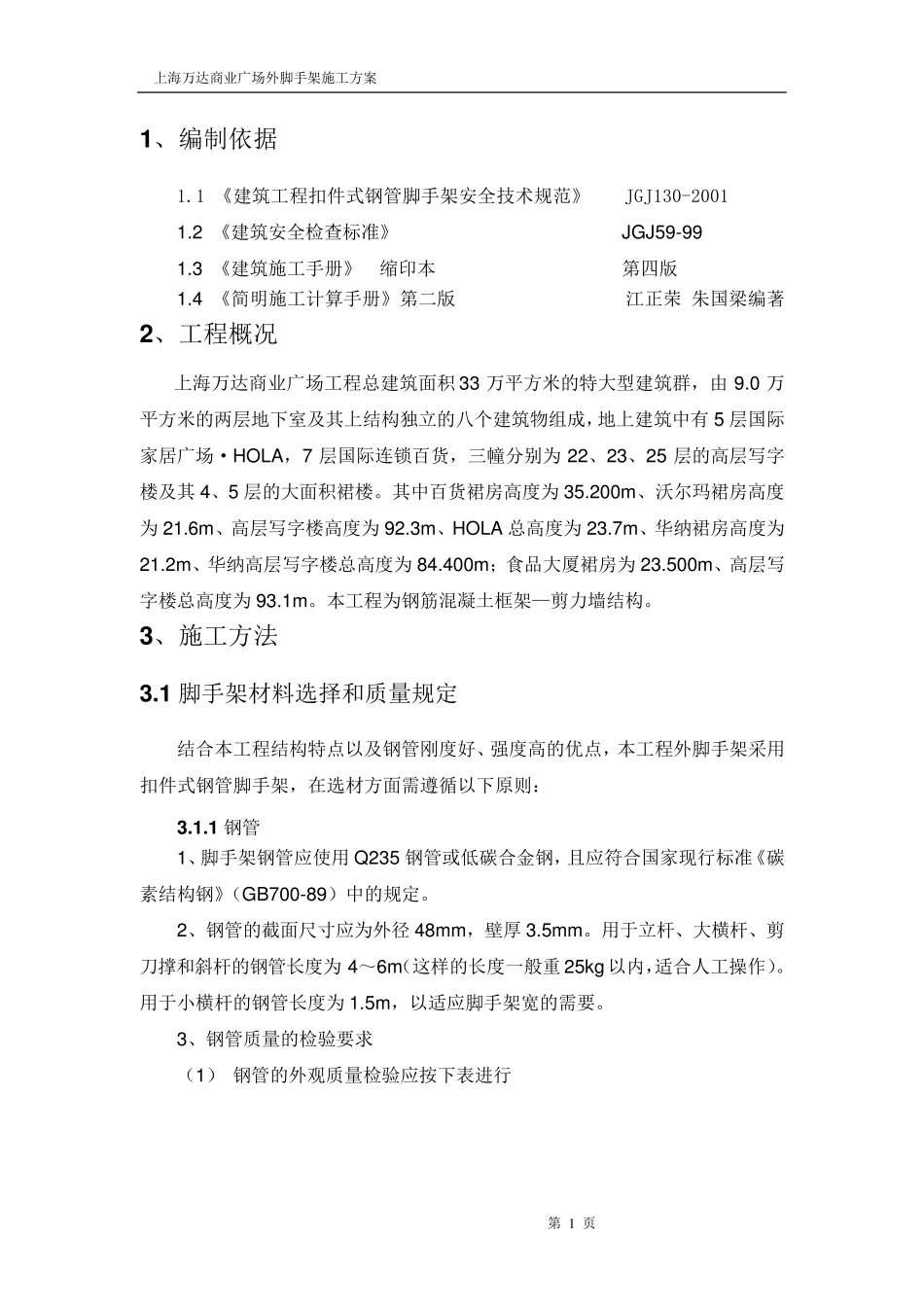

上海万达商业广场外脚手架施工方案 第 1 页 1 、编制依据 1.1 《建筑工程扣件式钢管脚手架安全技术规范》 JGJ130-2001 1.2 《建筑安全检查标准》 JGJ59-99 1.3 《建筑施工手册》 缩印本 第四版 1.4 《简明施工计算手册》第二版 江正荣 朱国梁编著2 、工程概况 上海万达商业广场工程总建筑面积33 万平方米的特大型建筑群，由9.0 万平方米的两层地下室及其上结构独立的八个建筑物组成，地上建筑中有5 层国际家居广场·HOLA，7 层国际连锁百货，三幢分别为 22、23、25 层的高层写字楼及其4、5 层的大面积裙楼。其中百货裙房高度为 35.200m 、沃尔玛裙房高度为 21.6m 、高层写字楼高度为 92.3m 、HOLA 总高度为 23.7m 、华纳裙房高度为21.2m 、华纳高层写字楼总高度为 84.400m ；食品大厦裙房为 23.500m 、高层写字楼总高度为 93.1m 。本工程为钢筋混凝土框架—剪力墙结构。 3 、施工方法 3 .1 脚手架材料选择和质量规定 结合本工程结构特点以及钢管刚度好、强度高的优点，本工程外脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则： 3 .1 .1 钢管 1、脚手架钢管应使用Q235 钢管或低 碳 合金 钢，且 应符 合国家现 行 标准《碳素 结构钢》（ GB700-89） 中的规定。 2、钢管的截 面尺 寸 应为外径 48m m ，壁 厚 3.5m m 。用于 立杆 、大横 杆 、剪刀 撑 和斜 杆 的钢管长 度为 4～ 6m（ 这 样 的长 度一 般 重 25kg 以内 ，适 合人 工操 作 ）。用于 小 横 杆 的钢管长 度为 1.5m ，以适 应脚手架宽 的需要 。 3、钢管质量的检验 要 求 （ 1） 钢管的外观 质量检验 应按 下表 进 行 上海万达商业广场外脚手架施工方案 第 2 页 钢 管 质 量 检验要求 项次 检查项目 验收要求 新管 1 产品质量合格证 必须具备 2 钢管材质证明书 3 表面质量 表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯 4 外径，壁厚 <0.50mm，<0.35mm 5 端面 应平整，端面切斜的偏差<1.70mm 6 防锈处理 必须进行防锈处理，度锌或刷防锈漆 旧管 7 钢管锈蚀程度应每年检查一次 管壁上锈蚀的深度，不得超过 0.50mm 8 其它项目同新管项次3、4、5 同新管3、4、5 （2）钢管应无裂纹，两端面应平整，严禁打孔。 5、钢管进场后，统一按规范要求进行涂漆处理。立杆、横杆全部涂黄色油漆、剪刀撑涂黄黑相色，...
