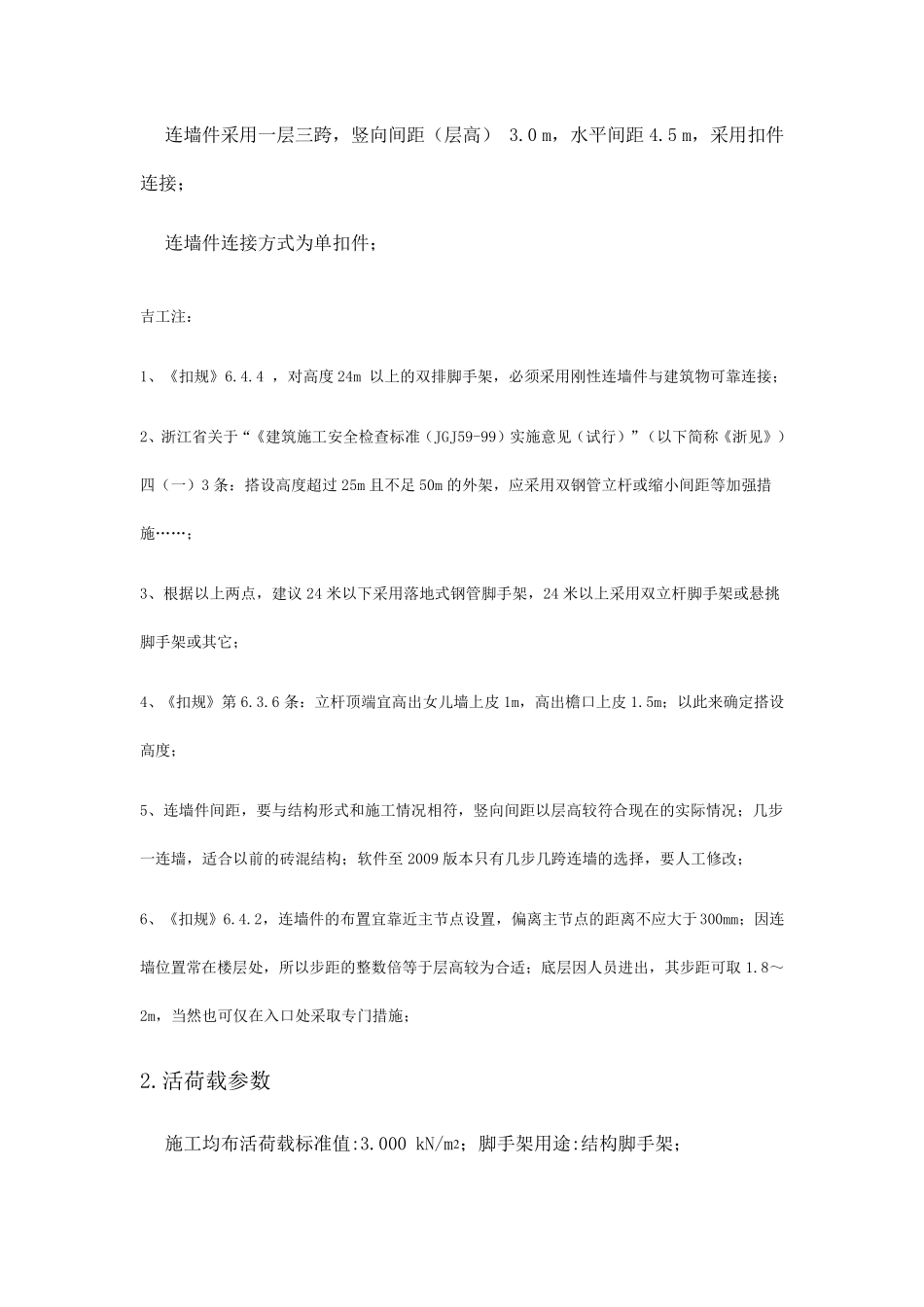

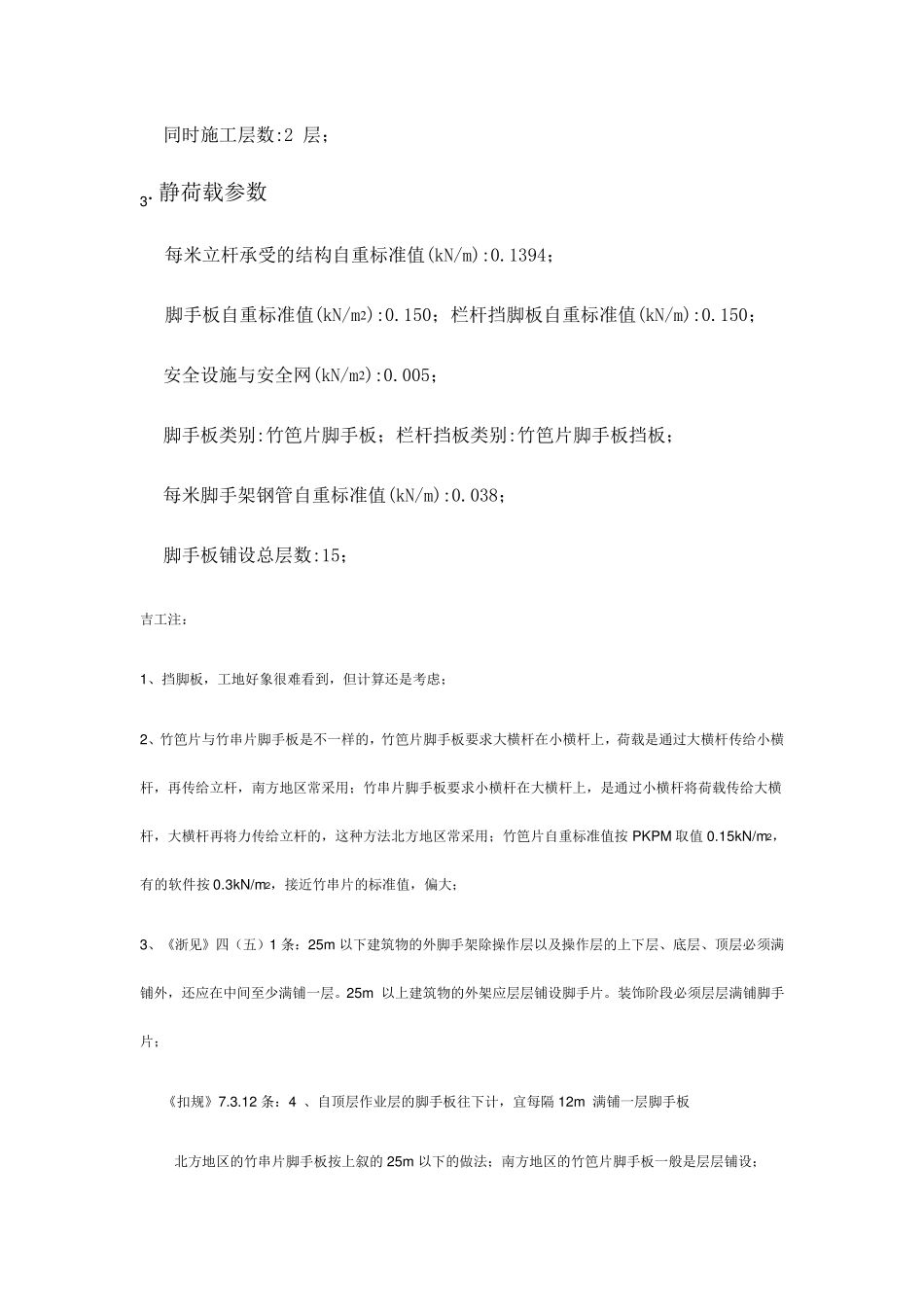

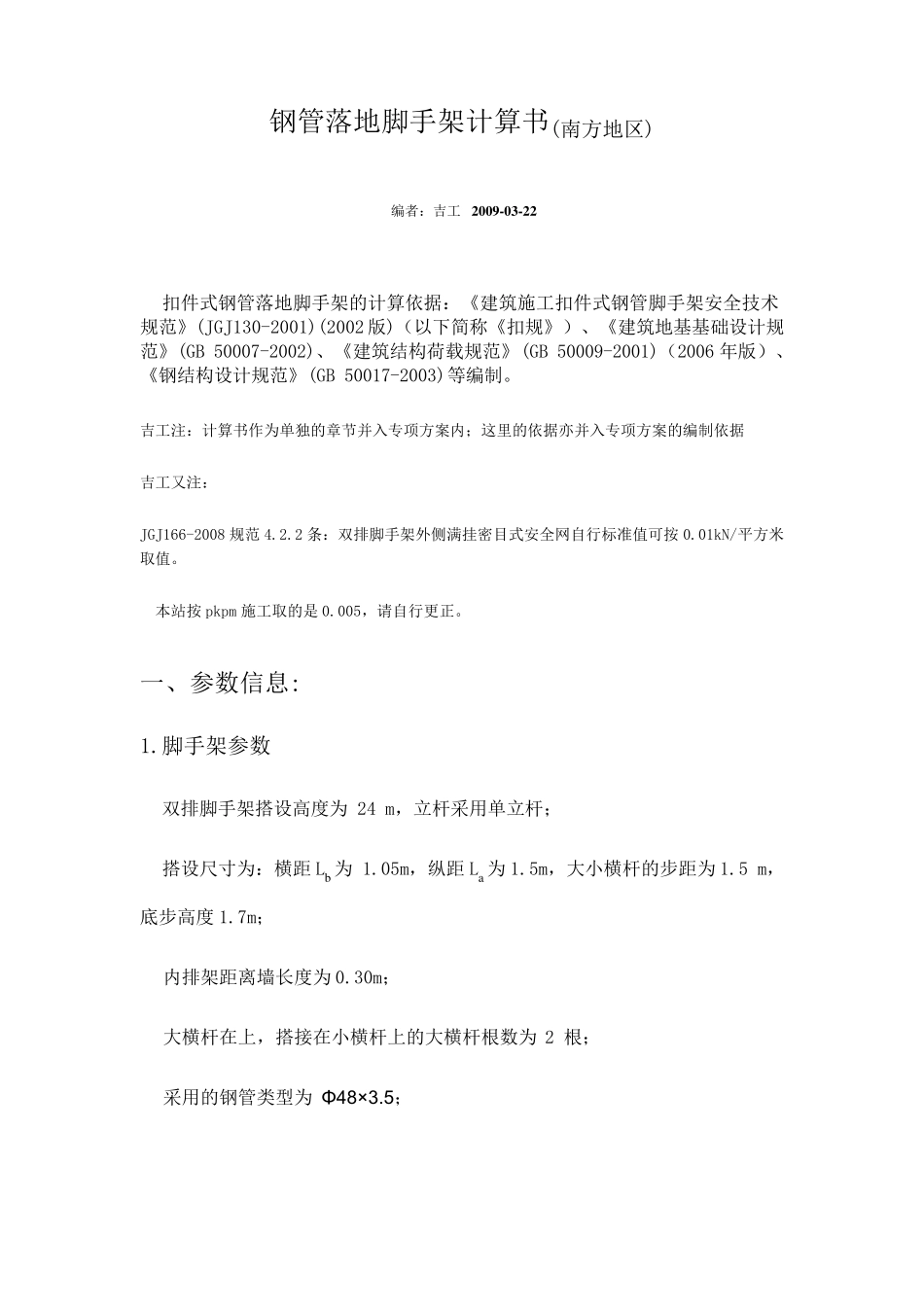

钢管落地脚手架计算书(南方地区) 编者：吉工 2 0 0 9 -0 3 -2 2 扣件式钢管落地脚手架的计算依据：《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)(2002 版)（以下简称《扣规》）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)（2006 年版）、《钢结构设计规范》(GB 50017-2003)等编制。 吉工注：计算书作为单独的章节并入专项方案内；这里的依据亦并入专项方案的编制依据 吉工又注： JGJ166-2008 规范4.2.2 条：双排脚手架外侧满挂密目式安全网自行标准值可按 0.01kN/平方米取值。 本站按 pkpm 施工取的是 0.005，请自行更正。 一、参数信息: 1.脚手架参数 双排脚手架搭设高度为 24 m，立杆采用单立杆； 搭设尺寸为：横距 Lb 为 1.05m，纵距 La 为 1.5m，大小横杆的步距为 1.5 m，底步高度 1.7m； 内排架距离墙长度为 0.30m； 大横杆在上，搭接在小横杆上的大横杆根数为 2 根； 采用的钢管类型为 Φ48×3.5； 连墙件采用一层三跨，竖向间距（层高） 3.0 m，水平间距4.5 m，采用扣件连接； 连墙件连接方式为单扣件； 吉工注： 1、《扣规》6.4.4 ，对高度24m 以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接； 2、浙江省关于“《建筑施工安全检查标准（JGJ59-99）实施意见（试行）”（以下简称《浙见》）四（一）3 条：搭设高度超过 25m 且不足 50m 的外架，应采用双钢管立杆或缩小间距等加强措施……； 3、根据以上两点，建议 24 米以下采用落地式钢管脚手架，24 米以上采用双立杆脚手架或悬挑脚手架或其它； 4、《扣规》第 6.3.6 条：立杆顶端宜高出女儿墙上皮 1m，高出檐口上皮 1.5m；以此来确定搭设高度； 5、连墙件间距，要与结构形式和施工情况相符，竖向间距以层高较符合现在的实际情况；几步一连墙，适合以前的砖混结构；软件至2009 版本只有几步几跨连墙的选择，要人工修改； 6、《扣规》6.4.2，连墙件的布置宜靠近主节 点设置，偏 离 主节 点的距离 不应大 于300mm；因 连墙位 置常 在楼 层处 ，所 以步距的整 数 倍 等于层高较为合适；底 层因 人员 进 出，其步距可取 1.8～2m，当 然 也 可仅 在入 口处 采取 专 门 措施； 2.活 荷 载 参 数 施工均 布活 荷 载 标准值 :3.000 kN/m2；脚手架用途 :结构脚手架； 同时施工层数:2 层； 3.静荷载参数 每米立杆...
