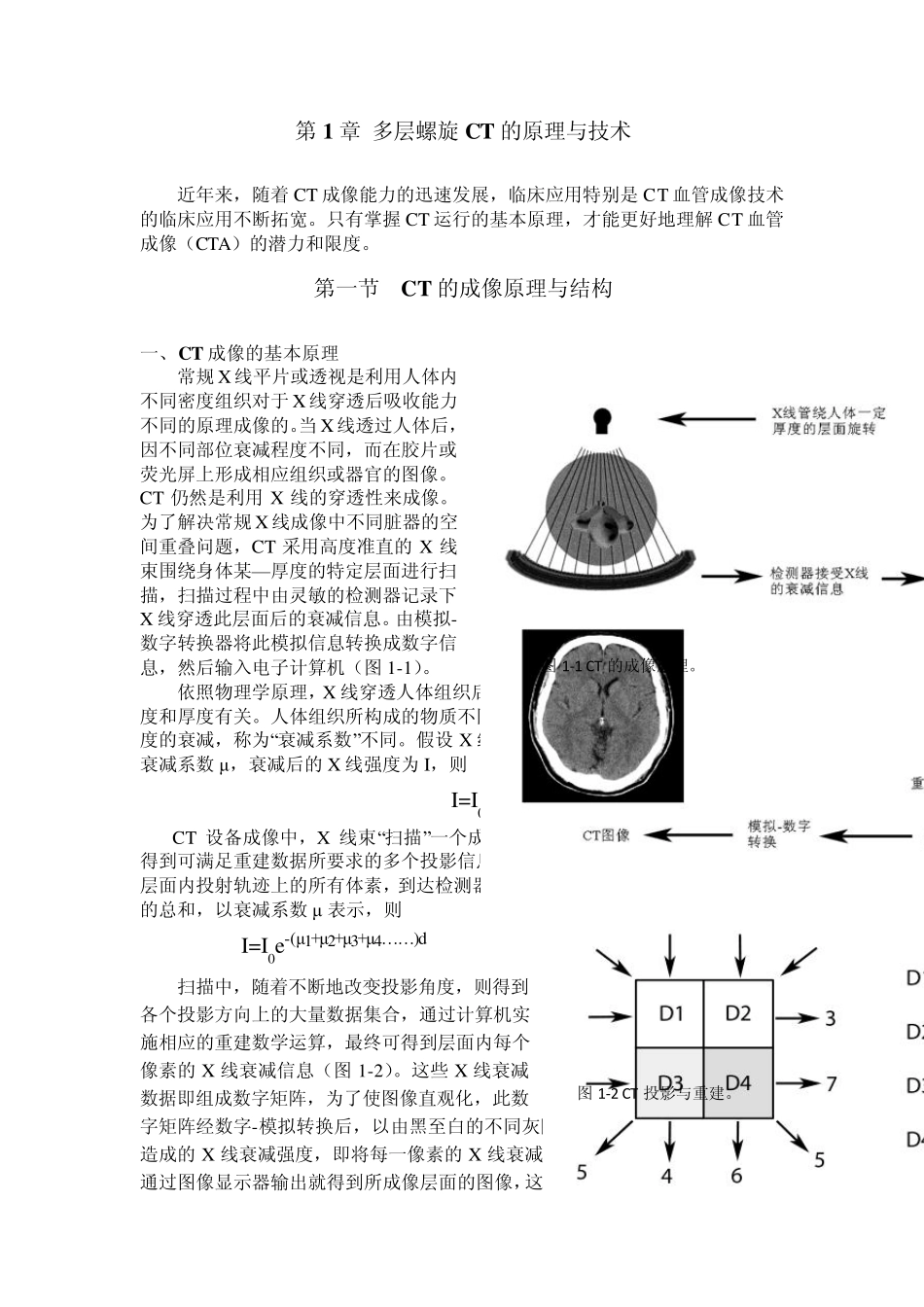

第1 章 多层螺旋CT 的原理与技术 近年来，随着CT 成像能力的迅速发展，临床应用特别是CT 血管成像技术的临床应用不断拓宽。只有掌握CT 运行的基本原理，才能更好地理解CT 血管成像（CTA）的潜力和限度。 第一节 CT 的成像原理与结构 一、CT 成像的基本原理 常规 X 线平片或透视是利用人体内不同密度组织对于 X 线穿透后吸收能力不同的原理成像的。当 X 线透过人体后，因不同部位衰减程度不同，而在胶片或荧光屏上形成相应组织或器官的图像。CT 仍然是利用X 线的穿透性来成像。为了解决常规 X 线成像中不同脏器的空间重叠问题，CT 采用高度准直的X 线束围绕身体某—厚度的特定层面进行扫描，扫描过程中由灵敏的检测器记录下X 线穿透此层面后的衰减信息。由模拟-数字转换器将此模拟信息转换成数字信息，然后输入电子计算机（图 1-1）。 依照物理学原理，X 线穿透人体组织后会产生衰减，衰减的程度与物质的密度和厚度有关。人体组织所构成的物质不同，因此对透射的X 线可产生不同程度的衰减，称为“衰减系数”不同。假设 X 线的初始强度为 I0，组织的厚度为 d，衰减系数 μ，衰减后的X 线强度为 I，则 I=I0e-μd CT 设备成像中，X 线束“扫描”一个成像层面意味着从不同角度透射人体，得到可满足重建数据所要求的多个投影信息。每个方向上投射的X 线都将穿过层面内投射轨迹上的所有体素，到达检测器时，受到的衰减将是各体素衰减作用的总和，以衰减系数 μ 表示，则 I=I0e-(μ1+μ2+μ3+μ4… … )d 扫描中，随着不断地改变投影角度，则得到各个投影方向上的大量数据集合，通过计算机实施相应的重建数学运算，最终可得到层面内每个像素的X 线衰减信息（图 1-2）。这些 X 线衰减数据即组成数字矩阵，为了使图像直观化，此数字矩阵经数字-模拟转换后，以由黑至白的不同灰阶表示层面内不同位置组织所造成的X 线衰减强度，即将每一像素的X 线衰减系数转换为相应的灰度值，可通过图像显示器输出就得到所成像层面的图像，这样此层面内的诸解剖结构就可图 1-1 CT 的成像原理。 图 1-2 CT 投影与重建。 清晰地显示出来。 二、CT 的基本结构 虽然目前CT 设备经过30 多年的发展，出现多种设备类型，但是CT 的主要结构组成从功能组成上依然分为以下四部分：扫描部分、计算机系统、操作控制部分以及图像的存储与显示系统。 1．扫描部分 包括X 线发生系统、准值器、检测系统、扫描架以及...
