机房及综合布线工程要求VIP免费

机房及综合布线工程要求_第1页
1/22
机房及综合布线工程要求_第2页
2/22
机房及综合布线工程要求_第3页
3/22

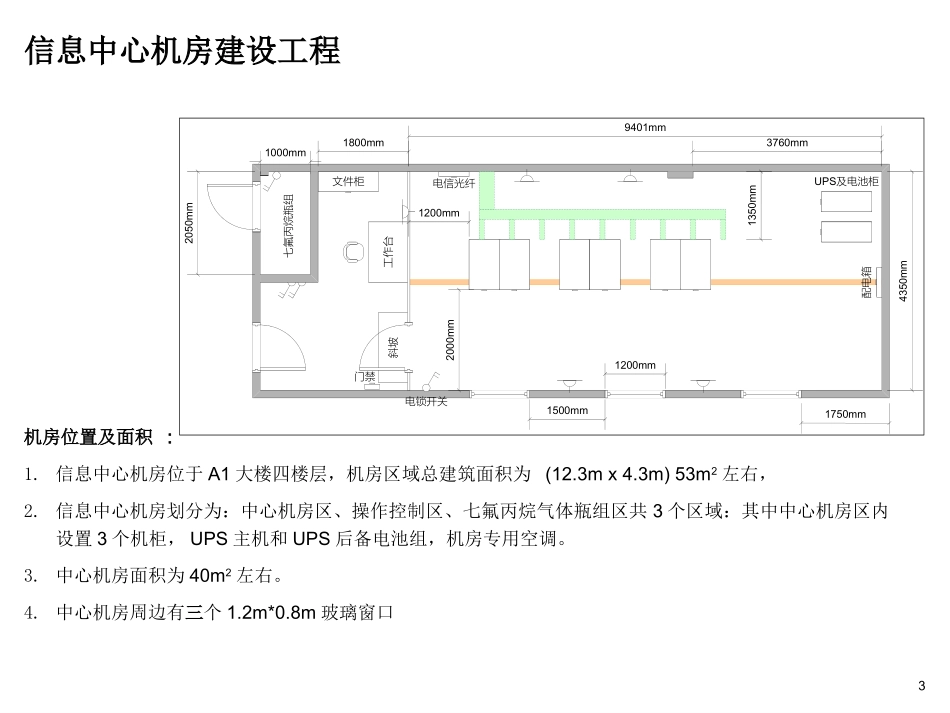

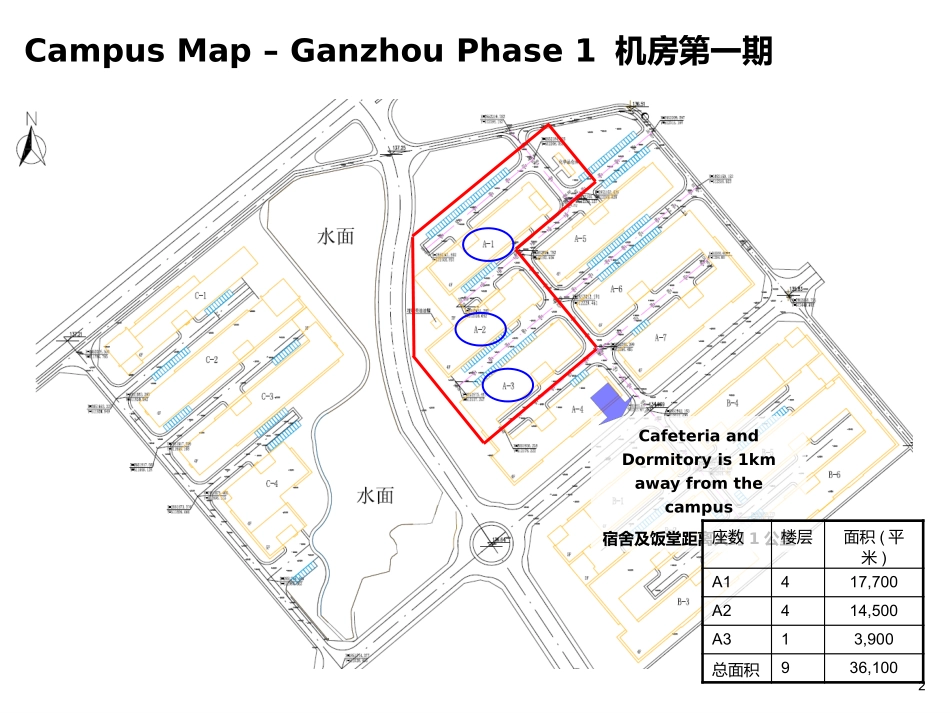

1CampusMap–GanzhouPhase1机房第一期CafeteriaandDormitoryis1kmawayfromthecampus宿舍及饭堂距离大约1公里座数楼层面积(平米)A1417,700A2414,500A313,900总面积936,1002信息中心机房建设工程机房位置及面积:1.信息中心机房位于A1大楼四楼层,机房区域总建筑面积为(12.3mx4.3m)53m2左右,2.信息中心机房划分为:中心机房区、操作控制区、七氟丙烷气体瓶组区共3个区域:其中中心机房区内设置3个机柜,UPS主机和UPS后备电池组,机房专用空调。3.中心机房面积为40m2左右。4.中心机房周边有三个1.2m*0.8m玻璃窗口斜坡工作台1000mm2050mm9401mm3760mm文件柜1800mm4350mmUPS及电池柜1200mm2000mm1350mm配电箱电信光纤1500mm1200mm1750mm七氟丙烷瓶组电锁开关门禁3机房设计施工招标具体要求-装修部分技术要求地面:1.机房内的顶、地面做防尘、防静电处理;2.在地面作承载力计算处理,以达到设备的最大承重要求;3.机房区域地板下铺设线缆的桥架,布线走向规范;4.机房区域使用600*600*35无边全钢抗静电地板,地板架空高度200mm。墙面:5.中心机房区域墙柱面采用轻钢龙骨,表面贴3mm铝塑板饰面。6.工作控制区域墙柱面采用ICI墙面漆7.工作控制区和中心机房区采用12mm厚防火玻璃隔断配不锈钢边框门、窗:8.所有的窗户采用12mm防火玻璃(由厂房装修商提供及安装);9.操作控制区入口采用甲级钢制防火门(带视口玻璃),向外开启(由厂房装修商提供及安装)。10.机房入口采用12mm厚防火玻璃门,向外开启。吊顶:1.机房及操作控制区域采用600*600*0.8(厚)机房专用直排孔铝合金微孔板。2.吊顶标高不低于2.8m,吊顶以上区域做防尘防静电处理,金属连接件、铆固件除锈后,应涂两遍防锈漆。其他:3.对机房内进出电缆的孔洞或其它孔洞应采用防火材料密封,门窗、墙壁、顶棚、地面的构造和施工缝隙应采取可靠的密闭措施,作好防鼠密封处理;4.墙体部分作防潮处理;部分非阻燃材料必须涂刷防火涂料;所有隐蔽用材必须符合机房用材性能指标,做到不起尘、阻燃、绝燃,不易产生静电,牢固耐用并无病虫害发生。5.对机房内空调、UPS、电池柜、设备机柜等承重设备需做分散承重处理----制作散力架。设备支架应采用国标槽钢或角钢制作,并刷红丹防锈漆三遍;6.静电地板下的强弱电桥架电气管路和插座应悬空地面3-5CM,不许贴地;7.对机房内的垃圾进行及时的清理及运输,保证机房施工环境的卫生及安全。4机房设计施工招标具体要求-电气部分(1)技术要求机房供配电系统机房设计采用“一路UPS一路市电”的供配电模式。设计施工内容包括:动力配电、强电管道、机房区域照明。市电配电系统:1.一路三相五线制电源由配电间接入信息中心机房市电配电箱。2.总设计容量:20KW;其中10KW供UPS,其余10KW给空调、照明、维修及备用;3.设8路空开管理,其中空调3路、照明1路、维修插座1路、备用3路;4.维修插座:距离地板面300mm处安装;5.开关要求:距离地版面1400mm处安装,面板线盒采用K86系列;6.辅助用电插座含五孔10A墙面插座。UPS配电系统:7.一路三相五线制动力电缆由机房市电配电箱接入UPS主机,配置UPS主机为10KVA1台,UPS输出后到中心机房UPS配电箱,分别给机柜UPS插座、应急照明等供电。设计要支持将来可接第二台10KAUPS。8.总设计容量:10KVA左右,设6路空开管理,给机柜提供UPS电源。9.UPS后备电池组及电池柜:设计后备时间为10KVA1小时。配电管理部分:1.配置市电、UPS配电箱各一个,配电箱内每一开关都有顺序的识别符号,每一条输入出电缆在其末端都有电路号码、插座型式及识别电路的标贴。所有负载均需具备独立的配电电路,一旦某一路发生短路等故障不会影响其他负载正常工作2.采用品牌优质空气开关及断路器,设置过负荷及短路保护,设有电压、电源的检测及运行指示,并有相关的指示显示、相位显示等功能,同时还应具有零地汇流排;减少强电干扰,保证机房重要设备的安全。3.可对消防电源及应急照明电源进行自动切换。配电箱内应设置一定数量的备用回路开关。4.配电柜内开关产品应符合IEC898,GB标准和CCEE安全认证要求。强电管道:5.机房内所有强电管道要求采用:金属国标100100槽式桥架、25金属软管、KBG...
