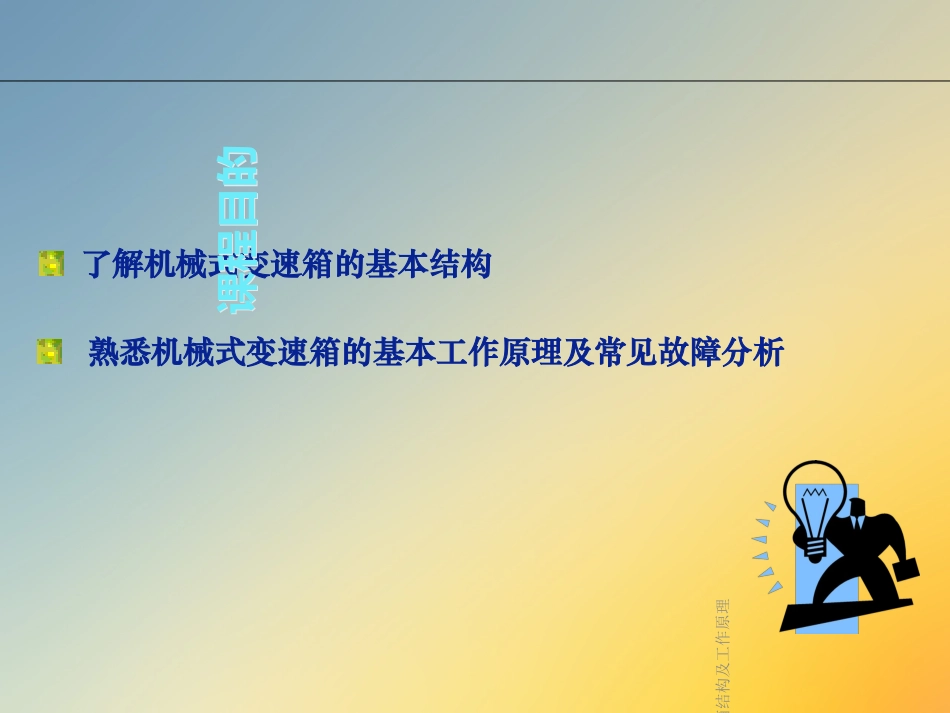

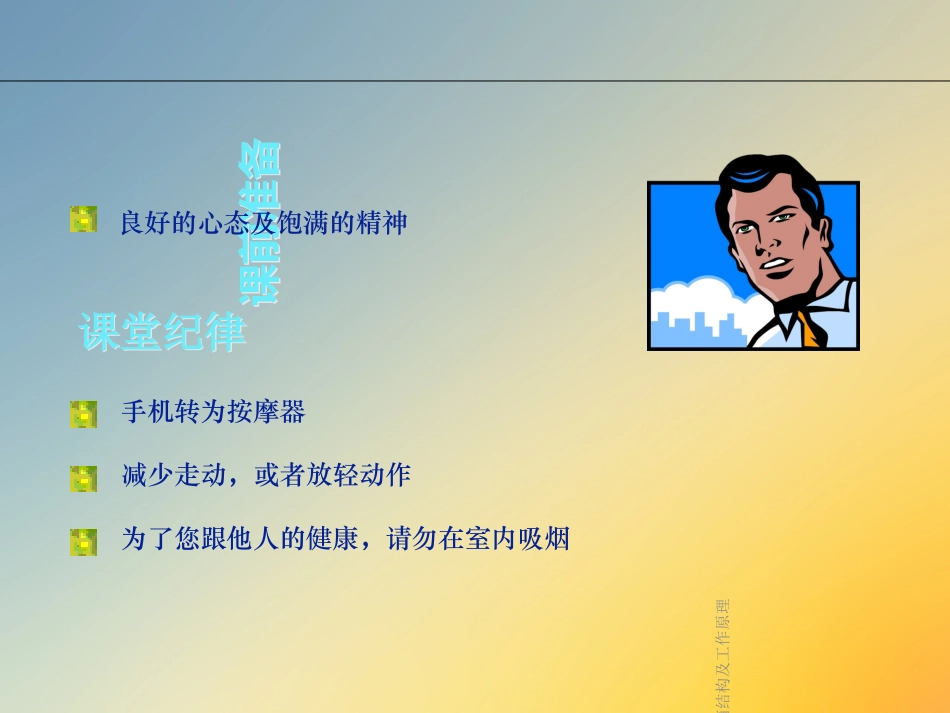

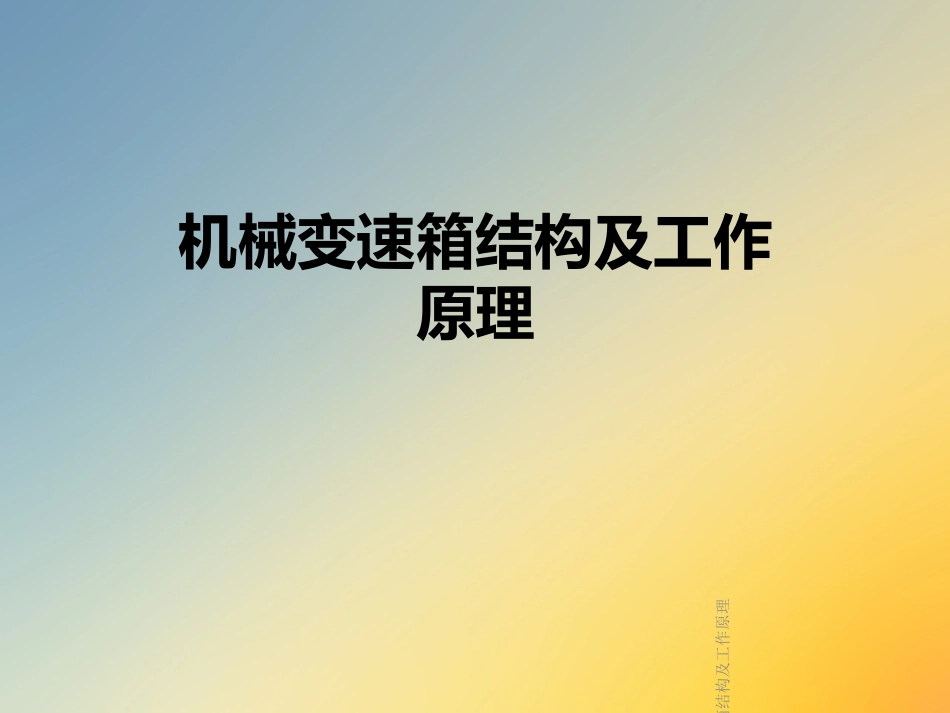

24/10/20机械变速箱结构及工作原理机械变速箱结构及工作原理机械变速箱结构及工作原理课前准备课前准备良好的心态及饱满的精神课堂纪律课堂纪律手机转为按摩器减少走动，或者放轻动作为了您跟他人的健康，请勿在室内吸烟机械变速箱结构及工作原理了解机械式变速箱的基本结构熟悉机械式变速箱的基本工作原理及常见故障分析课程目的课程目的机械变速箱结构及工作原理第二节：机械式变速箱的结构第三节：机械式变速箱的基本工作原理第四节：同步器的必要性第一节：变速箱的作用第五节：同步器的结构及工作原理第六节：机械式变速箱常见故障分析机械变速箱结构及工作原理第二节：机械式变速箱的结构第三节：机械式变速箱的基本工作原理第四节：同步器的必要性第一节：变速箱的作用第五节：同步器的结构及工作原理第六节：机械式变速箱常见故障分析机械变速箱结构及工作原理改变传动比，满足车辆在不同路面上的行使速度；一、变速箱的作用实现倒车行使；中断动力，实现车辆怠速。机械变速箱结构及工作原理第二节：机械式变速箱的结构第三节：机械式变速箱的基本工作原理第四节：同步器的必要性第一节：变速箱的作用第五节：同步器的结构及工作原理第六节：机械式变速箱常见故障分析机械变速箱结构及工作原理二、变速箱的结构变速箱壳体轴齿轮支撑装置变速操纵机构机械变速箱结构及工作原理二、变速箱的结构变速箱壳体轴齿轮支撑装置变速操纵机构机械变速箱结构及工作原理二、变速箱的结构变速箱壳体轴齿轮支撑装置变速操纵机构机械变速箱结构及工作原理二、变速箱的结构变速箱壳体轴齿轮支撑装置变速操纵机构机械变速箱结构及工作原理二、变速箱的结构变速箱壳体轴齿轮支撑装置变速操纵机构变速操纵杆；换档拨叉；拨叉轴及滑块；安全装置。机械变速箱结构及工作原理变速箱一轴、中间轴及前端盖机械变速箱结构及工作原理变速箱二轴机械变速箱结构及工作原理第二节：机械式变速箱的结构第三节：机械式变速箱的基本工作原理第四节：同步器的必要性第一节：变速箱的作用第五节：同步器的结构及工作原理第六节：机械式变速箱常见故障分析机械变速箱结构及工作原理三、变速箱的基本工作原理机械变速箱结构及工作原理三、变速箱的基本工作原理机械变速箱结构及工作原理三、变速箱的基本工作原理机械变速箱结构及工作原理第二节：机械式变速箱的结构第三节：机械式变速箱的基本工作原理第四节：同步器的必要性第一节：变速箱的作用第五节：同步器的结构及工作原理第六节：机械式变速箱常见故障分析机械变速箱结构及工作原理四、同步器的必要性主轴副轴1234无同步器时变速箱的换档分析高档换入低档摘档前：V1＝V2;踩下离合器踏板，摘档，松开离合踏板,V1＞V2;V1=V3;V2=V4;即V3＞V4；加油门，提高副轴转速,使V3≈V4;踩下离合器踏板，挂低档；松开离合器踏板，完成换档。机械变速箱结构及工作原理四、同步器的必要性无同步器时变速箱的换档分析低档换入高档主轴副轴1234摘档前：V3＝V4;踩下离合器踏板，摘档，松开离合踏板,V3＜V4;V1=V3;V2=V4;即V1＜V4；稍停一下，降低副轴转速,使V1≈V2;踩下离合器踏板，挂高档；松开离合器踏板，完成换档。机械变速箱结构及工作原理四、同步器的必要性无同步器时操作复杂；无同步器时驾驶员容易疲劳；有了同步器可以提高变速箱的使用寿命。机械变速箱结构及工作原理第二节：机械式变速箱的结构第三节：机械式变速箱的基本工作原理第四节：同步器的必要性第一节：变速箱的作用第五节：同步器的结构及工作原理第六节：机械式变速箱常见故障分析机械变速箱结构及工作原理五、同步器的结构及工作原理同步器分类：常压式同步器；自行增力式同步器；惯性式同步器。•锁环式•锁销式机械变速箱结构及工作原理五、同步器的结构及工作原理1.齿轮2.锥毂3.同步环4.齿座5.弹簧6.推块7.滑套------锁环式惯性同步器机械变速箱结构及工作原理五、同步器的结构及工作原理------锁环式惯性同步器机械变速箱结构及工作原理五、同步器的结构及工作原理------锁环式惯性同步器机械变速箱...
