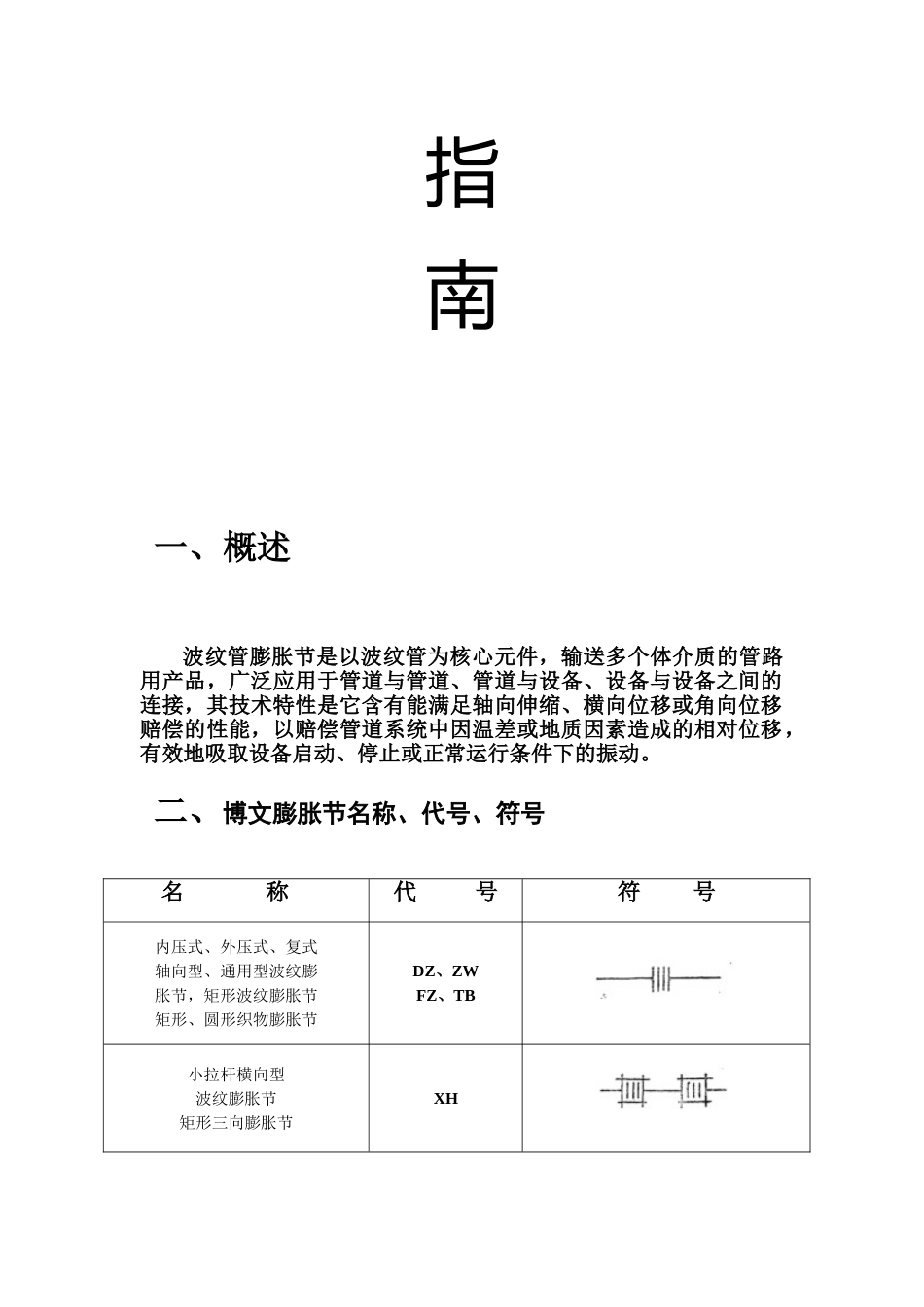

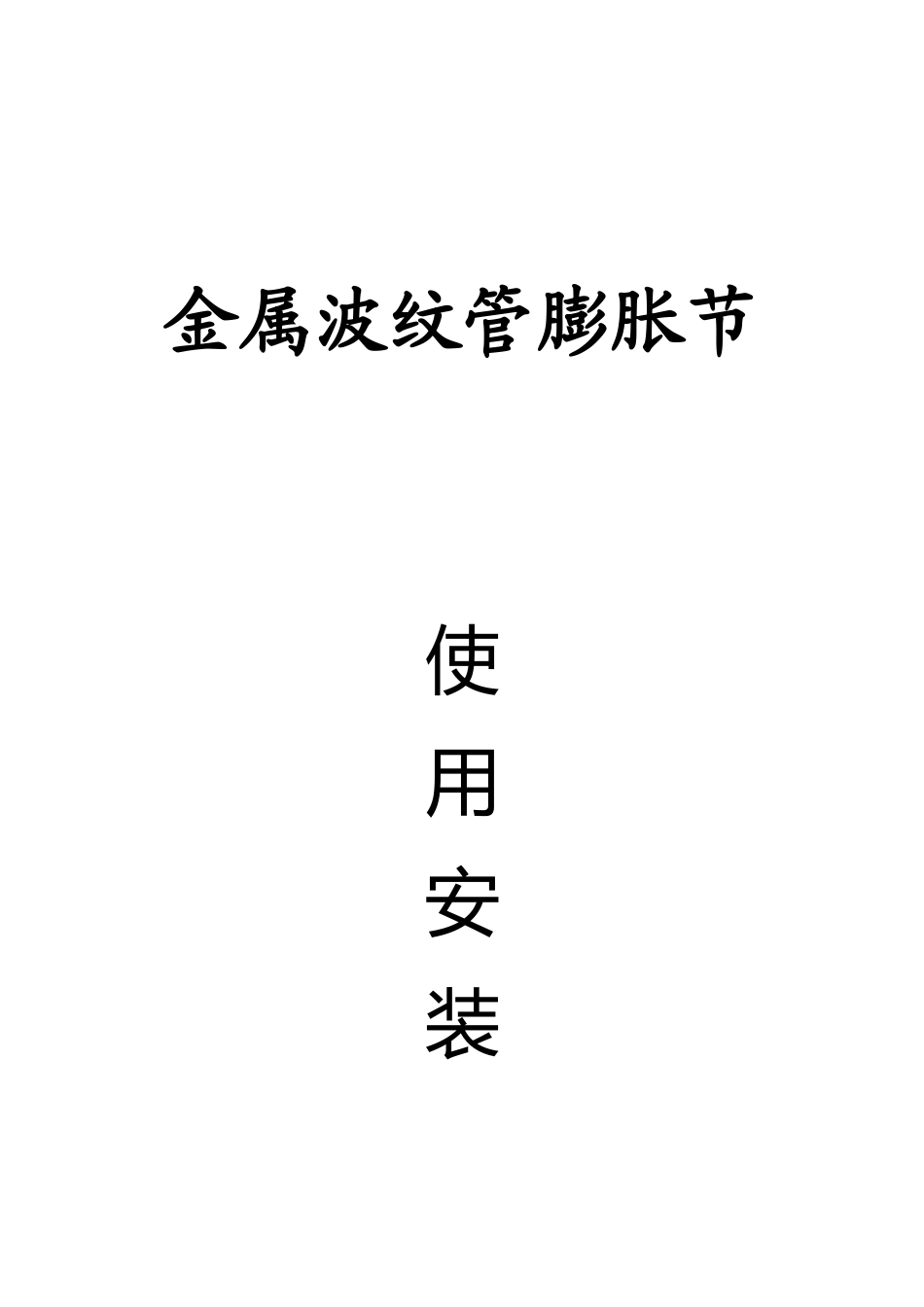

2025年膨胀节安装指南_第1页
1/7
2025年膨胀节安装指南_第2页
2/7
2025年膨胀节安装指南_第3页
3/7
金属波纹管膨胀节使用安装指南一、概述波纹管膨胀节是以波纹管为核心元件,输送多个体介质的管路用产品,广泛应用于管道与管道、管道与设备、设备与设备之间的连接,其技术特性是它含有能满足轴向伸缩、横向位移或角向位移赔偿的性能,以赔偿管道系统中因温差或地质因素造成的相对位移,有效地吸取设备启动、停止或正常运行条件下的振动。二、博文膨胀节名称、代号、符号名 称代 号符 号内压式、外压式、复式轴向型、通用型波纹膨胀节,矩形波纹膨胀节矩形、圆形织物膨胀节DZ、ZWFZ、TB小拉杆横向型波纹膨胀节矩形三向膨胀节XH大拉杆横向型波纹膨胀节DH铰链型波纹膨胀节JL曲管压力平衡型波纹膨胀节QYP直管压力平衡型波纹膨胀节ZYP旁通外压式压力平衡型波纹膨胀节ZYWP三、管系管架名称、符号名称主固定支架次固定支架导向支架平面导向支架定向主固定支架定向次固定支架弹簧吊架符号四、波纹管膨胀节在管系中的安装型式(1)直管段(2)L 管段(3)Z 管段 (4)空间管段 (5)门管段 (6)直埋式管段 五、安装规定波纹管膨胀节不管是何种构造及安装形式,都是用来赔偿两端固定支架间管线的相对位移,即两个固定支架之间只允许安装一只波纹膨胀节,否则膨胀节的赔偿量会成为不拟定值。其中住固定支架规定能够满足工况下轴向内压推力、弹力、摩擦力、管道和管道内介质重量及由风载引发的其它力的合力对固定支架的作用力。直埋式管线拐弯处走向长度不大于 30D 或管径>325 时应设固定支座。完全平衡型波纹膨胀节,两侧的主固定支架只需承受弹力、摩擦力等对固定支架的作用力,但不能与非完全平衡型波纹膨胀节混合使用,若一定要混合使用时,则两主固定支架应按承受内压推力来设计,即应考虑盲板力的问题,但凡安装了轴向位移的波纹膨胀节(除压力平衡型外),在弯头变化流向处、直管段变径处、装有赔偿器的支管进入主管处、两个赔偿器中间阀门连接处,管道的盲端均应设中间固定支架与主固定支架,当其管系两端力完全对称时或压力推力完全由膨胀节承当时,考虑到意外状况的发生,其承载能力均应考虑不不大于 0.75~0.8 倍的弹性力和压力推力的总和。大拉杆横向型及角向型膨胀节的管道压力推力均由拉杆和铰链承受。若管道进行总体水压实验前,应对装有波纹膨胀节的管路端部的次固定管架进行加固。使管路不反生移动或转动,必须检查波纹膨胀节赔偿管段两端的固定支架与否按设计规定与管道和承载构件焊接牢固,并检查主固定支架与否按满足 1.5...
