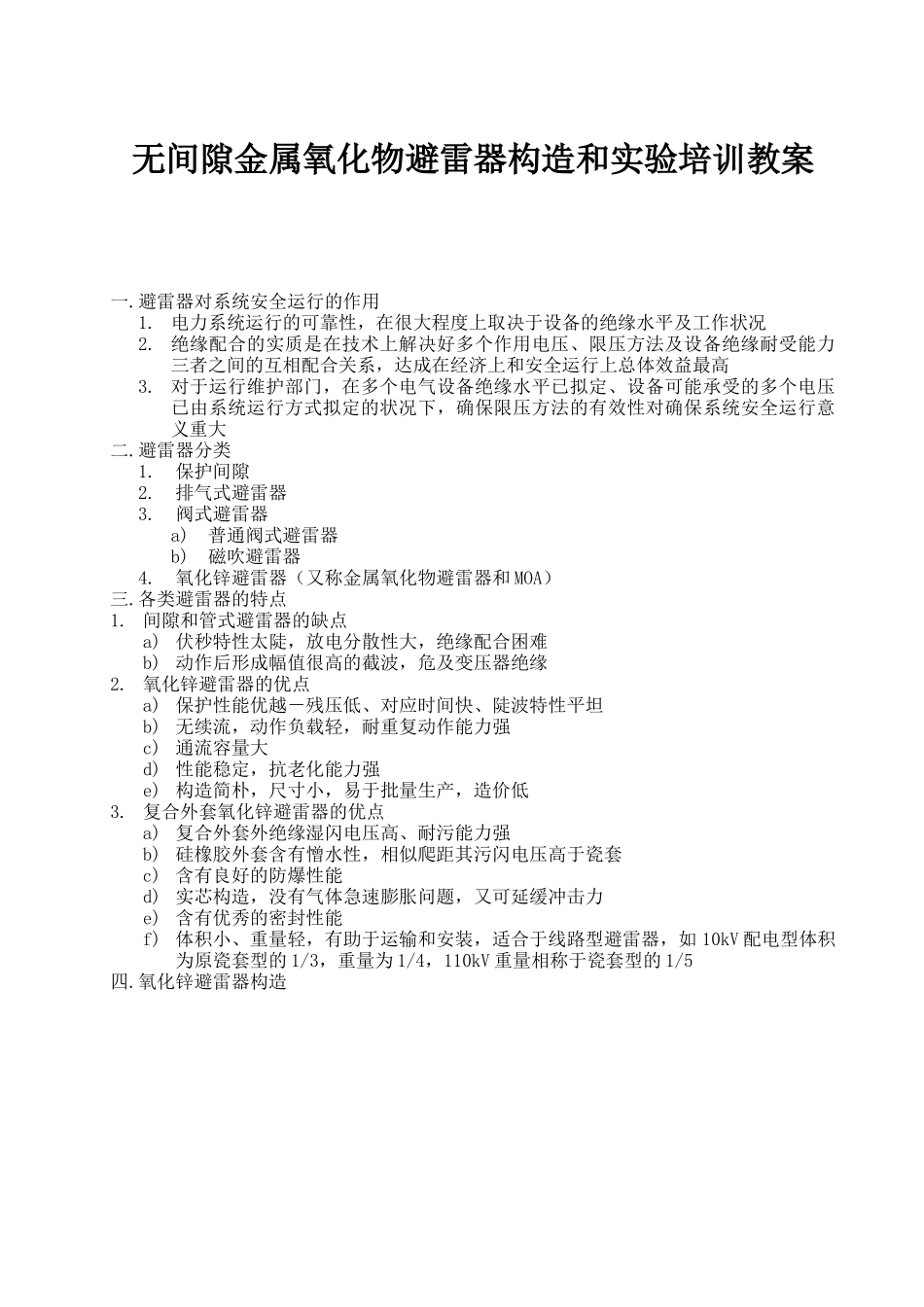

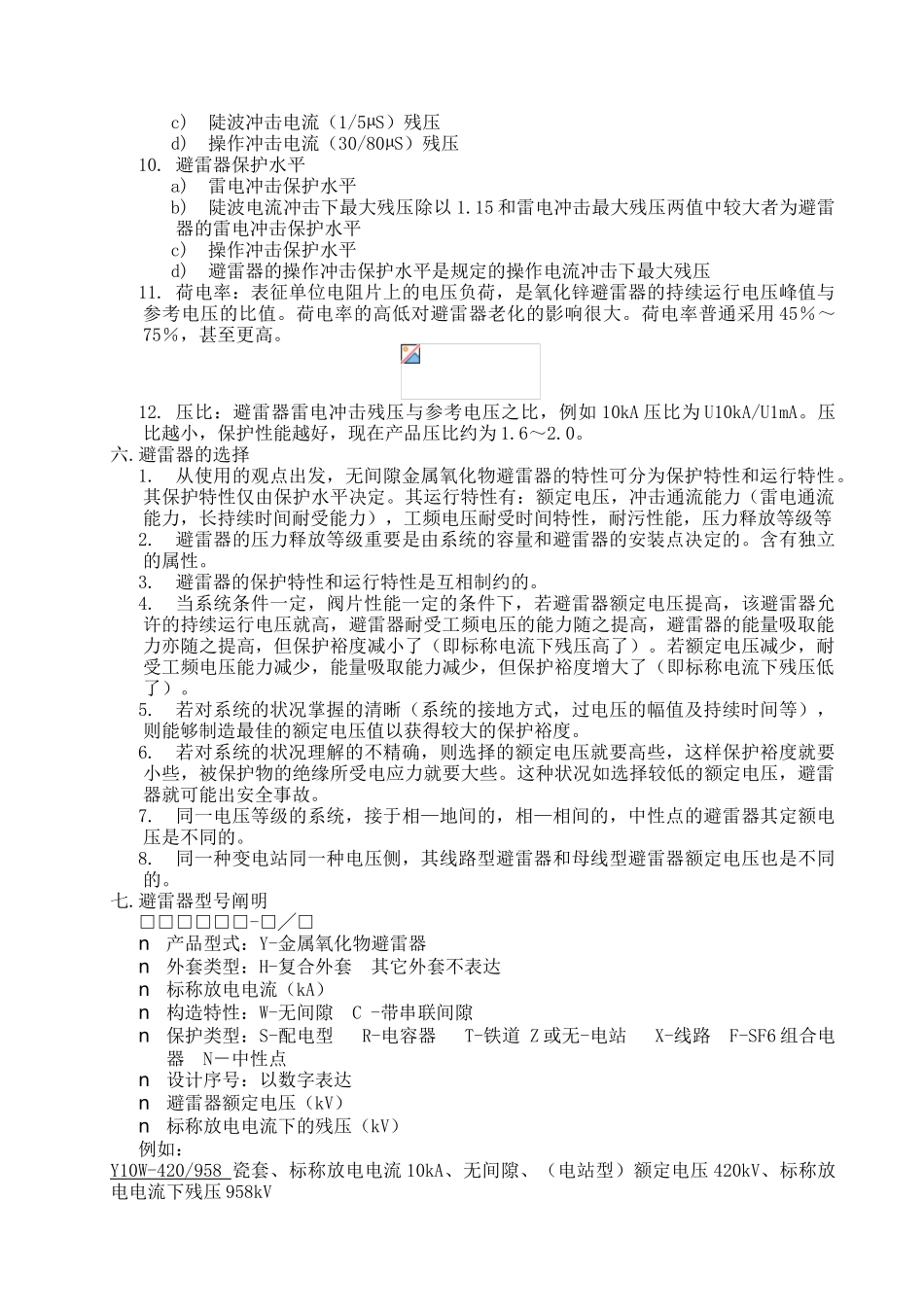

无间隙金属氧化物避雷器构造和实验培训教案一.避雷器对系统安全运行的作用1. 电力系统运行的可靠性,在很大程度上取决于设备的绝缘水平及工作状况2. 绝缘配合的实质是在技术上解决好多个作用电压、限压方法及设备绝缘耐受能力三者之间的互相配合关系,达成在经济上和安全运行上总体效益最高3. 对于运行维护部门,在多个电气设备绝缘水平已拟定、设备可能承受的多个电压已由系统运行方式拟定的状况下,确保限压方法的有效性对确保系统安全运行意义重大二.避雷器分类1.保护间隙2.排气式避雷器3.阀式避雷器a)普通阀式避雷器b)磁吹避雷器4.氧化锌避雷器(又称金属氧化物避雷器和 MOA)三.各类避雷器的特点1. 间隙和管式避雷器的缺点a) 伏秒特性太陡,放电分散性大,绝缘配合困难b) 动作后形成幅值很高的截波,危及变压器绝缘2. 氧化锌避雷器的优点a) 保护性能优越-残压低、对应时间快、陡波特性平坦b) 无续流,动作负载轻,耐重复动作能力强c) 通流容量大d) 性能稳定,抗老化能力强e) 构造简朴,尺寸小,易于批量生产,造价低3. 复合外套氧化锌避雷器的优点a) 复合外套外绝缘湿闪电压高、耐污能力强b) 硅橡胶外套含有憎水性,相似爬距其污闪电压高于瓷套c) 含有良好的防爆性能d) 实芯构造,没有气体急速膨胀问题,又可延缓冲击力e) 含有优秀的密封性能f) 体积小、重量轻,有助于运输和安装,适合于线路型避雷器,如 10kV 配电型体积为原瓷套型的 1/3,重量为 1/4,110kV 重量相称于瓷套型的 1/5四.氧化锌避雷器构造 瓷套型 MOA 复合型 MOA GIS 型 MOA五.氧化锌避雷器阀片伏安特性六.氧化锌避雷器的重要电气参数1.持续运行电压(Uc):允许持久地施加在避雷器端子间的工频电压有效值。2.额定电压(Ur):施加到避雷器端子间的最大工频电压有效值,按照此电压所设计的避雷器,能在规定的动作负载实验中拟定的临时过电压下对的地动作。它是表明避雷器运行特性的一种重要参数,但它不等于系统标称电压。3.工频参考电压(Uref.ac):在避雷器通过工频参考电流时测出的避雷器的工频电压最大值除以 Ö2。普通 Uref 低于或靠近于“拐点”,高于 Ur。 Uref .ac 的作用是选择试品,对于顾客作为监控运行状况的参考。4.工频参考电流(Iref.ac):用于拟定避雷器工频参考电压的工频电流阻性分量的峰值。工频参考电流应足够大,使杂散电容对所测避雷器参考电压的影响能够无视,该值由制造厂规定。典型范畴为每平方厘米电阻...
