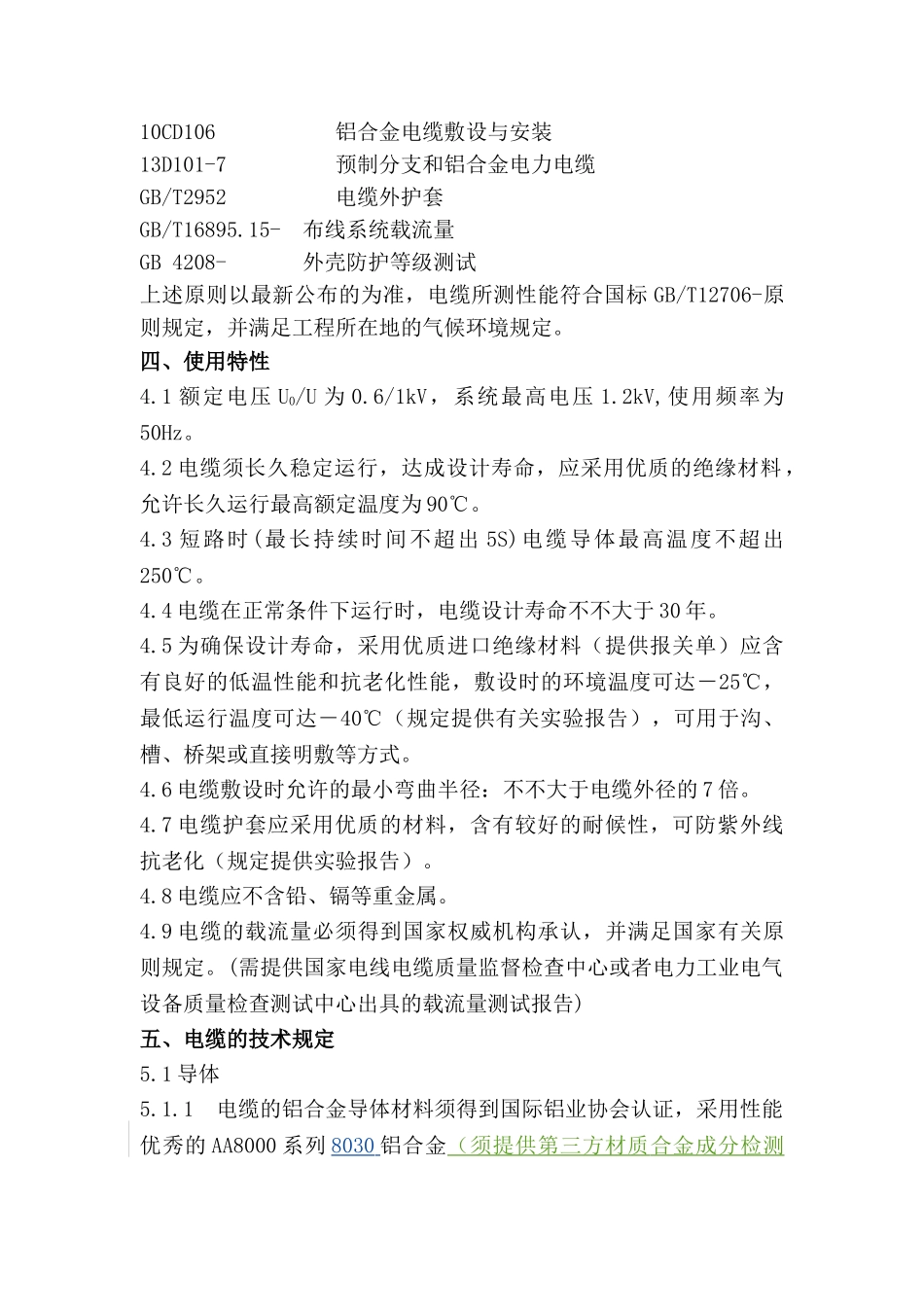

铝合金电缆技术规范规定一、供货电缆种类铝合金导体交联聚乙烯绝缘聚氯乙烯护套（阻燃 C 类）电力电缆二、电缆运行环境温度：-40℃~+90℃相对湿度：（日均）50%三、技术执行原则GB156- 原则电压GB/T12706.1- 额定电压 1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘 电 力 电 缆 及 附 件 第 1 章 额 定 电 压 1kV(Um=1.2kV) 和3kV(Um=3.6kV)电缆NB/T42051- 额定电压 0.6/1kV 铝合金导体交联聚乙烯绝缘电力电缆GB/T31840.2- 铝 合 金 芯 挤 包 绝 缘 电 力 电 缆GB/T2951- 电缆和光缆绝缘和护套材料通用实验办法GB/T3048- 电线电缆电性能实验办法GB/T3956- 电缆的导体ASTM B800-05 电工用 8000 系列铝合金导线的原则规范GB/T30552－ 电缆导体用铝合金线GB6995- 电线电缆识别标志方GB/T2423.17- 电工电子产品环境实验法GB/T18380- 电缆在火焰条件下的燃烧实验GBT9327- 电缆导体压缩和机械连接接头实验办法IEC 60724: 额定电压不超出 0.6/1kV 电缆允许短路温度导则GB/T19666- 阻燃和耐火电线电缆通则10CD106 铝合金电缆敷设与安装13D101-7 预制分支和铝合金电力电缆GB/T2952 电缆外护套GB/T16895.15- 布线系统载流量GB 4208- 外壳防护等级测试上述原则以最新公布的为准，电缆所测性能符合国标 GB/T12706-原则规定，并满足工程所在地的气候环境规定。四、使用特性4.1 额定电压 U0/U 为 0.6/1kV，系统最高电压 1.2kV,使用频率为50Hz。4.2 电缆须长久稳定运行，达成设计寿命，应采用优质的绝缘材料，允许长久运行最高额定温度为 90℃。4.3 短路时(最长持续时间不超出 5S)电缆导体最高温度不超出250℃。4.4 电缆在正常条件下运行时，电缆设计寿命不不大于 30 年。4.5 为确保设计寿命，采用优质进口绝缘材料（提供报关单）应含有良好的低温性能和抗老化性能，敷设时的环境温度可达－25℃，最低运行温度可达－40℃（规定提供有关实验报告），可用于沟、槽、桥架或直接明敷等方式。4.6 电缆敷设时允许的最小弯曲半径：不不大于电缆外径的 7 倍。4.7 电缆护套应采用优质的材料，含有较好的耐候性，可防紫外线抗老化（规定提供实验报告）。4.8 电缆应不含铅、镉等重金属。4.9 电缆的载流量必须得到国家权威机构承认，并满足国家有关原则规定。(需提供国家电线电缆质量监督检查中心或者电力工业电气设备质量检查测试中心出具的载流量测试报告)五、电缆的技术规定5.1 导体5.1.1 ...
