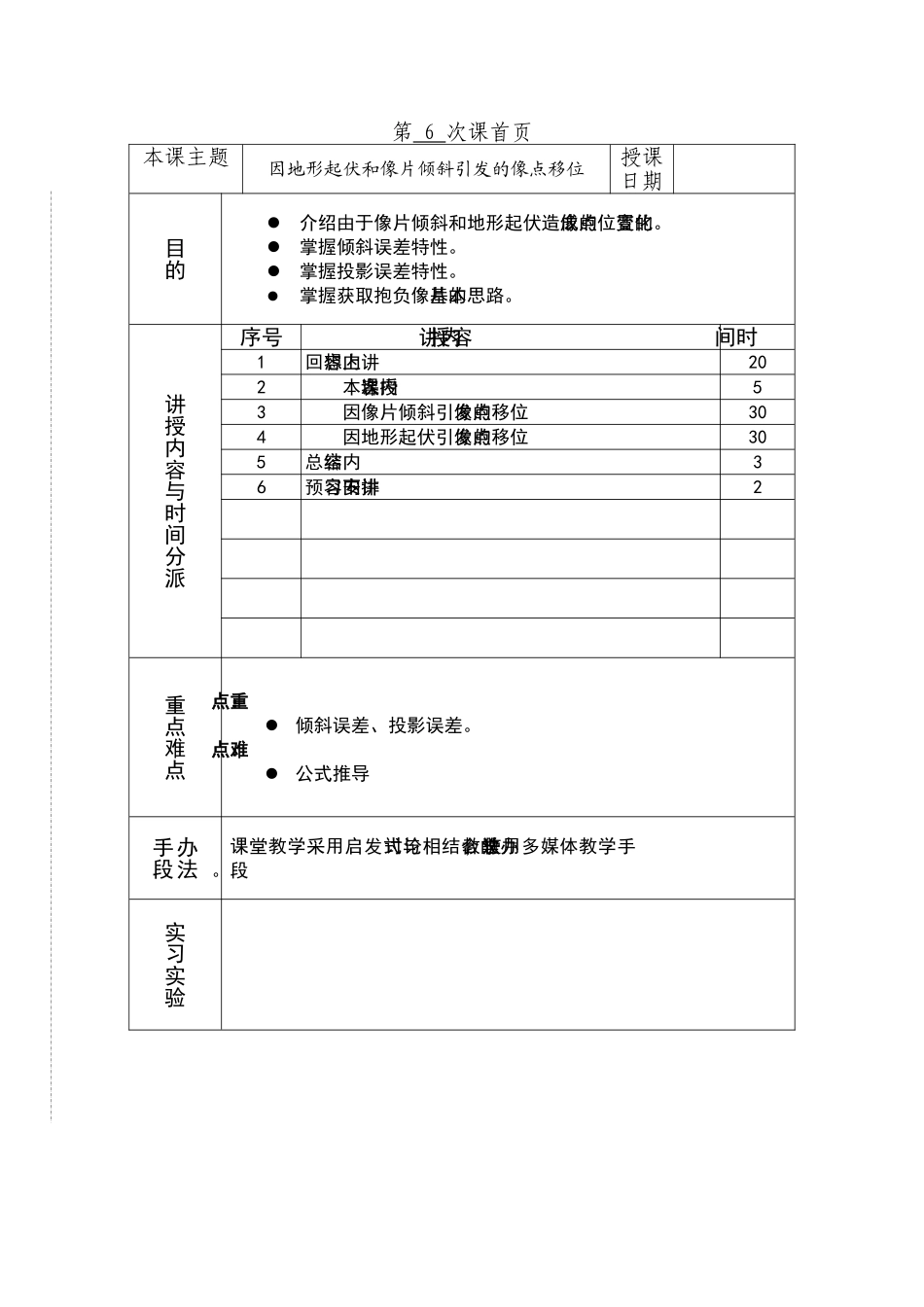

第 6 次课首页本课主题因地形起伏和像片倾斜引发的像点移位授课日期目的介绍由于像片倾斜和地形起伏造成的像点位置的变化。掌握倾斜误差特性。掌握投影误差特性。掌握获取抱负像片的基本思路。讲授内容与时间分派序号讲 授 内 容时间1上讲内容回想202本次授课内容53因像片倾斜引发的像点移位304因地形起伏引发的像点移位305内容总结36下讲内容预习安排2重点难点重点：倾斜误差、投影误差。难点：公式推导办法手段课堂教学采用启发式与讨论相结合的教学办法，使用多媒体教学手段。实习实验教 案 正 文第六讲 因像片倾斜和地形起伏引发的像点移位备注一、上讲内容回想与复习 像比例尺定义[重点] 像点比例尺普通公式[难点] 特殊点、线比例尺[重点]二、本讲内容的引出、内容安排、难点重点介绍 因像片倾斜引发的像点移位 倾斜误差定义 公式推导(重点、难点) 倾斜误差性质 因地形起伏引发的像点移位 投影误差定义 公式推导（重点、难点） 投影误差性质三、因像片倾斜引发的像点移位1、倾斜误差（Tilt Error） 同摄站同主距的倾斜像片和水平像片沿等比线重叠时,地面点在倾斜像片上的像点与对应水平像片上像点之间的直线移位。像点移位比较的原则是什么分析得到定义。在图形中，P 是倾斜像片，是假象的与 P 同摄站同主距的水平像片，它们相交于等比线，m 是地面点 M 在倾斜像片上的实际构像，是地面点 M 在水平像片上的假想像点，两张像片沿等比线重叠后，在倾斜像片上的位置为，根据定义，显然就是倾斜误差，倾斜误差我们用表达。像片倾斜引发的像点移位规律是什么呢 下面我们进行倾斜误差公式的推导。2、倾斜误差公式（Formulation） 上讲对航摄像片的比例尺进行了分析和讨论。这从首先航片的特性。启发引出问题：为什么航片没有统一的比例尺呢引出这讲内容。启发：在地面平坦，且像片水平时，航摄像片含有和地图同样的特性—统一比例尺 。 在 地 面 平 坦时，像片的倾斜是造成比例尺不统一的一种因素。首 先 探 讨 比 对 原则。然后再分析得出定义。切记！在推导倾斜误差公式之前，在倾斜像片和水平像片上分别建立等角点坐标系和。 点 m 在 坐 标 系中 的坐 标 为 （） ， 点在 坐 标 系中的坐标为（），则由等角点系统下，水平像片与倾斜像片对应点位的共线方程得到： 比较方程（9-2）得到 为了进一步看清晰上式的含义，将两张像片沿等比线重叠，如...
