基于EPC组网的双连接VIP免费

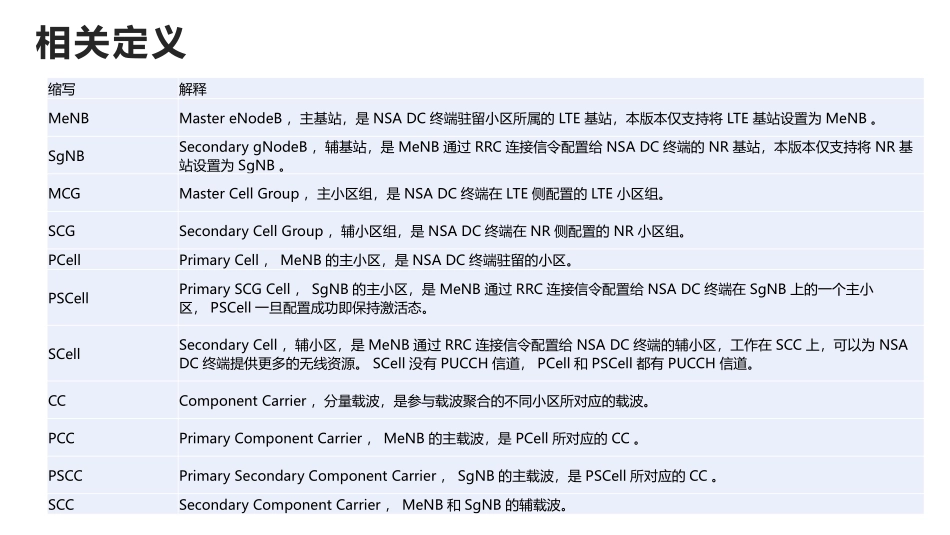

基于EPC组网的双连接易趣学习2020年3月定义架构承载流程P03P06P09P14CONTENTS目录相关定义缩写解释MeNBMastereNodeB，主基站，是NSADC终端驻留小区所属的LTE基站，本版本仅支持将LTE基站设置为MeNB。SgNBSecondarygNodeB，辅基站，是MeNB通过RRC连接信令配置给NSADC终端的NR基站，本版本仅支持将NR基站设置为SgNB。MCGMasterCellGroup，主小区组，是NSADC终端在LTE侧配置的LTE小区组。SCGSecondaryCellGroup，辅小区组，是NSADC终端在NR侧配置的NR小区组。PCellPrimaryCell，MeNB的主小区，是NSADC终端驻留的小区。PSCellPrimarySCGCell，SgNB的主小区，是MeNB通过RRC连接信令配置给NSADC终端在SgNB上的一个主小区，PSCell一旦配置成功即保持激活态。SCellSecondaryCell，辅小区，是MeNB通过RRC连接信令配置给NSADC终端的辅小区，工作在SCC上，可以为NSADC终端提供更多的无线资源。SCell没有PUCCH信道，PCell和PSCell都有PUCCH信道。CCComponentCarrier，分量载波，是参与载波聚合的不同小区所对应的载波。PCCPrimaryComponentCarrier，MeNB的主载波，是PCell所对应的CC。PSCCPrimarySecondaryComponentCarrier，SgNB的主载波，是PSCell所对应的CC。SCCSecondaryComponentCarrier，MeNB和SgNB的辅载波。EN-DC为了支持快速建网，5G建网初期支持NSA模式，支持NG-RAN双连接(NGEN-DC，在这种模式下，UE一边连接在LTE侧，一边也在NR上做业务.LTE和NR通过Xn接口进行数据交互。控制面用户面定义架构承载流程P03P06P09P14CONTENTS目录组网总体架构5G架构选项3GPPTR38.801V14.0.0中7.25GArchitectureOptions章节定义了5G组网包括SA（Standalone）和NSA（Non-Standalone）两种组网方式。协议5G的核心网叫NGC，本片子是5GCSA组网定义架构承载流程P03P06P09P14CONTENTS目录SRB介绍及SCG失败原因SCG失败原因:SCGRLF;SN改变失败;EN-DC,NGEN-DC和NR-DC,SCG配置失败(仅支持SRB3);EN-DC,NGEN-DC和NR-DC,SCGRRC完整性检查(SRB3).SRB0：CCCH逻辑信道上传输RRC消息；SRB1：DCCH在传输RRC消息或者NAS消息；SRB2：在DCCH是传输NAS消息；SRB3：在DCCH上传输EN-DC或NE-DC的RRC消息。层2在MR-DC中，UE配置有两个MAC实体：一个MAC实体用于MCG，一个MAC实体用于SCG。除PCell以外的MCG的服务单元只能由MCG上接收到的MAC控制元件激活/停用，而PSCell以外的SCG的服务单元只能由SCG上接收到的MAC控制元件激活/停用。MAC实体为MCG或SCG的关联单元应用位图。SCG中的PSCell总是像PCell一样被激活（即停用计时器不应用于PSCell）。除了PUCCHSCell，RRC为每个SCell配置一个停用计时器。在MR-DC中，半持久调度（SP）资源可以在PCell和PSCell上配置。在MR-DC中，每个小区组独立地执行BSR配置、触发和报告。对于分离承载，PDCP数据在由RRC配置的小区组的BSR中被考虑。在MR-DC中，为MCG和SCG提供单独的DRX配置。RLCAM和UM都可以为MR-DC配置，用于所有承载类型（MCG、SCG和分离承载）。在EN-DC中，CAduplication可应用于MN和SN中，但MCG承载CAduplication只能与E-UTRANPDCP组合配置，并且只有在没有为任何分割承载配置DCduplication的情况下，才可以配置MCG承载CAduplication。在具有5GC的MR-DC中，网络可以为每个单独的PDU会话托管最多两个SDAP协议实体，一个用于MN，另一个用于SN。UE为每个PDU会话配置一个SDAP协议实体。MACRLCPDCPSDAP承载分流承载分割NSADC利用两个基站的无线资源进行传输。支持数据在两个基站间分流传输，eNodeB侧和gNodeB侧的载波分别进行聚合后，再进行双连接。MCGSplitBearerSCGSplitBearer在MeNB的PDCP进行分流，数据分别分往MeNB的RLC层和SgNB的RLC层，在UE侧的PDCP层进行聚合。•用户面数据通过eNodeB承载，即MCGBearer或MCG_Bearer_EUTRA_PDCP。•用户面数据通过eNodeB分流部分到gNodeB上承载，其余继续在eNodeB上承载，即MCGSplitBearer。数据分流锚点在gNodeB。支持SCGSplitBearer和SNTerminatedMCGBearer。SCGSplitBearer：即支持用户面数据通过gNodeB分流部分到eNodeB上承载，其余继续在gNodeB上承载。在SgNB的PDCP进行分流，分别分往MeNB的RLC层和SgNB的RLC层，在UE侧的PDCP层进行...
