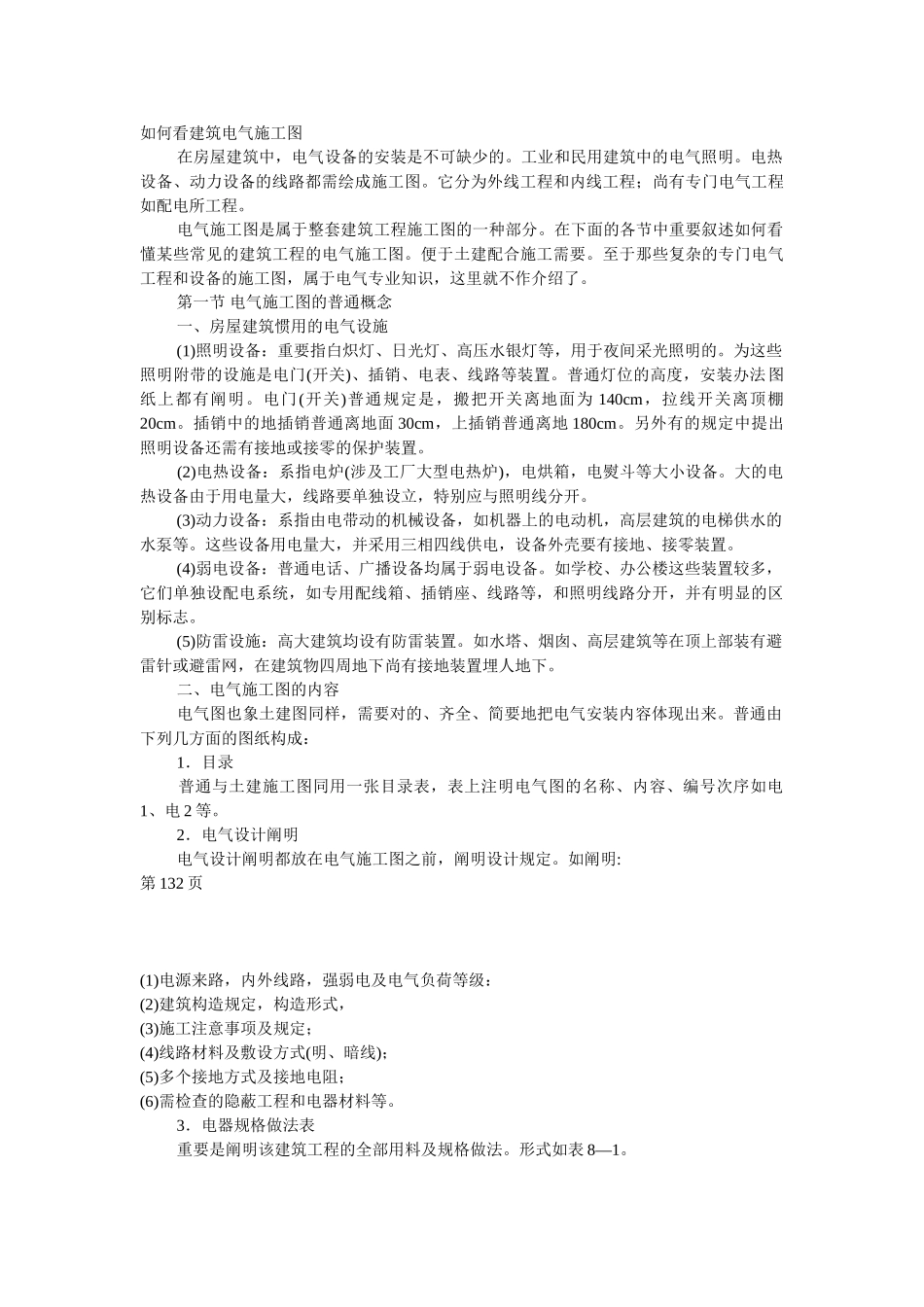

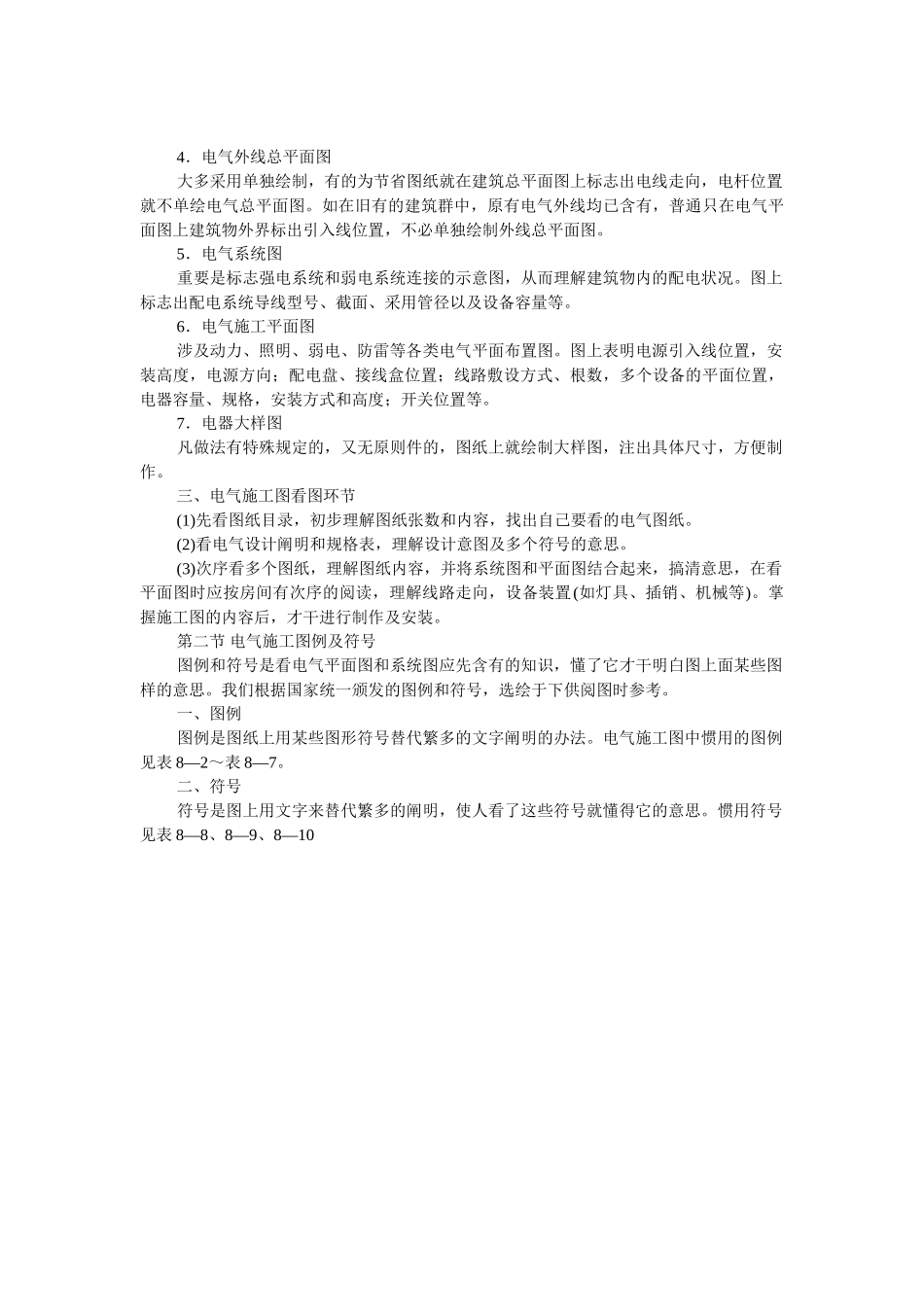

如何看建筑电气施工图 在房屋建筑中，电气设备的安装是不可缺少的。工业和民用建筑中的电气照明。电热设备、动力设备的线路都需绘成施工图。它分为外线工程和内线工程；尚有专门电气工程如配电所工程。 电气施工图是属于整套建筑工程施工图的一种部分。在下面的各节中重要叙述如何看懂某些常见的建筑工程的电气施工图。便于土建配合施工需要。至于那些复杂的专门电气工程和设备的施工图，属于电气专业知识，这里就不作介绍了。 第一节 电气施工图的普通概念 一、房屋建筑惯用的电气设施 (1)照明设备：重要指白炽灯、日光灯、高压水银灯等，用于夜间采光照明的。为这些照明附带的设施是电门(开关)、插销、电表、线路等装置。普通灯位的高度，安装办法图纸上都有阐明。电门(开关)普通规定是，搬把开关离地面为 140cm，拉线开关离顶棚20cm。插销中的地插销普通离地面 30cm，上插销普通离地 180cm。另外有的规定中提出照明设备还需有接地或接零的保护装置。 (2)电热设备：系指电炉(涉及工厂大型电热炉)，电烘箱，电熨斗等大小设备。大的电热设备由于用电量大，线路要单独设立，特别应与照明线分开。 (3)动力设备：系指由电带动的机械设备，如机器上的电动机，高层建筑的电梯供水的水泵等。这些设备用电量大，并采用三相四线供电，设备外壳要有接地、接零装置。 (4)弱电设备：普通电话、广播设备均属于弱电设备。如学校、办公楼这些装置较多，它们单独设配电系统，如专用配线箱、插销座、线路等，和照明线路分开，并有明显的区别标志。 (5)防雷设施：高大建筑均设有防雷装置。如水塔、烟囱、高层建筑等在顶上部装有避雷针或避雷网，在建筑物四周地下尚有接地装置埋人地下。 二、电气施工图的内容 电气图也象土建图同样，需要对的、齐全、简要地把电气安装内容体现出来。普通由下列几方面的图纸构成： 1．目录 普通与土建施工图同用一张目录表，表上注明电气图的名称、内容、编号次序如电1、电 2 等。 2．电气设计阐明 电气设计阐明都放在电气施工图之前，阐明设计规定。如阐明: 第 132 页 (1)电源来路，内外线路，强弱电及电气负荷等级：(2)建筑构造规定，构造形式，(3)施工注意事项及规定；(4)线路材料及敷设方式(明、暗线)；(5)多个接地方式及接地电阻；(6)需检查的隐蔽工程和电器材料等。 3．电器规格做法表 重要是阐明该建筑工程的全部用料及规格做法。形式如表 8—1。 4．电气外线总平面图 大多采用单独绘制，有的为...
