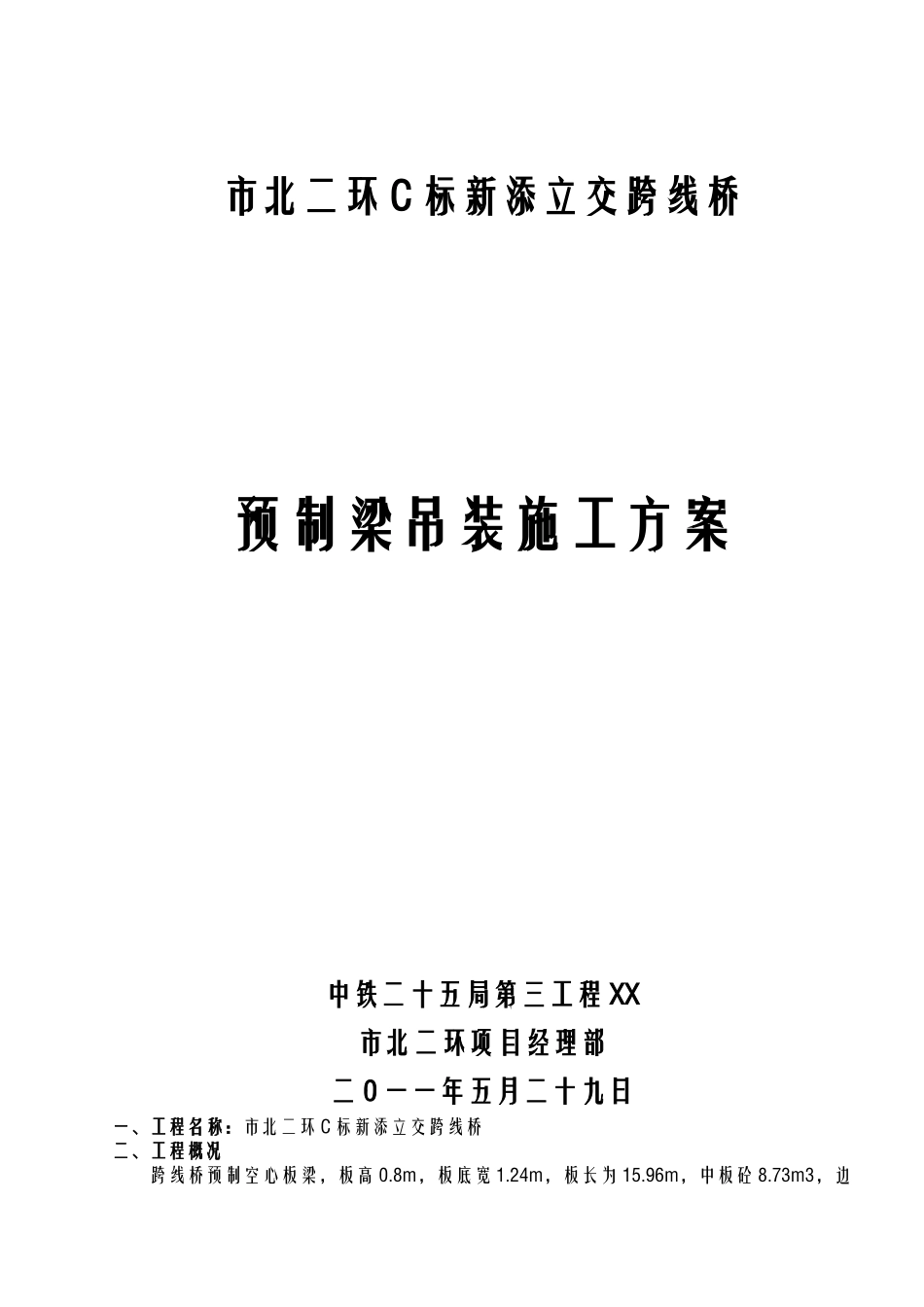

2025年预制梁吊装方案_第1页
1/7

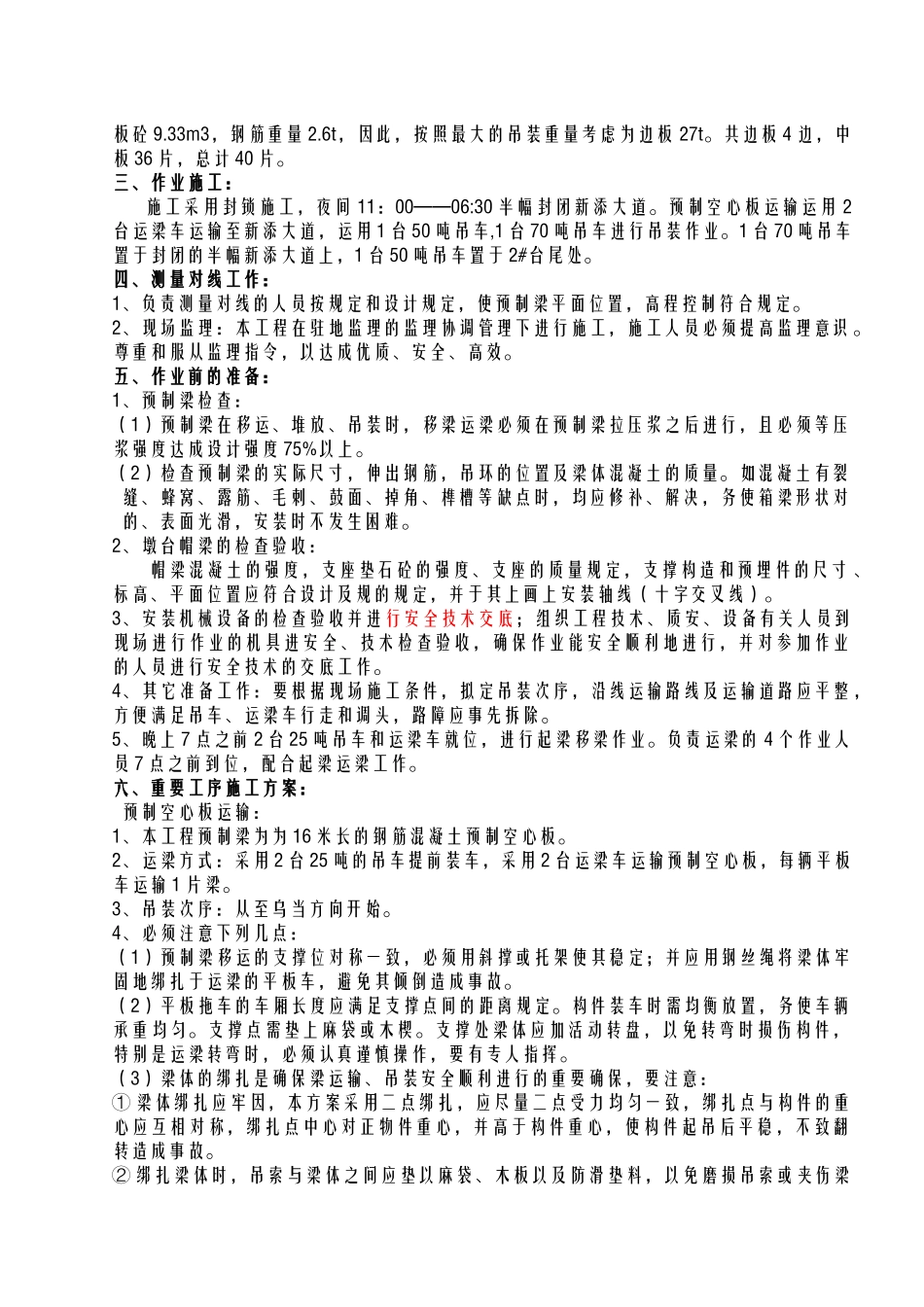

2025年预制梁吊装方案_第2页
2/7

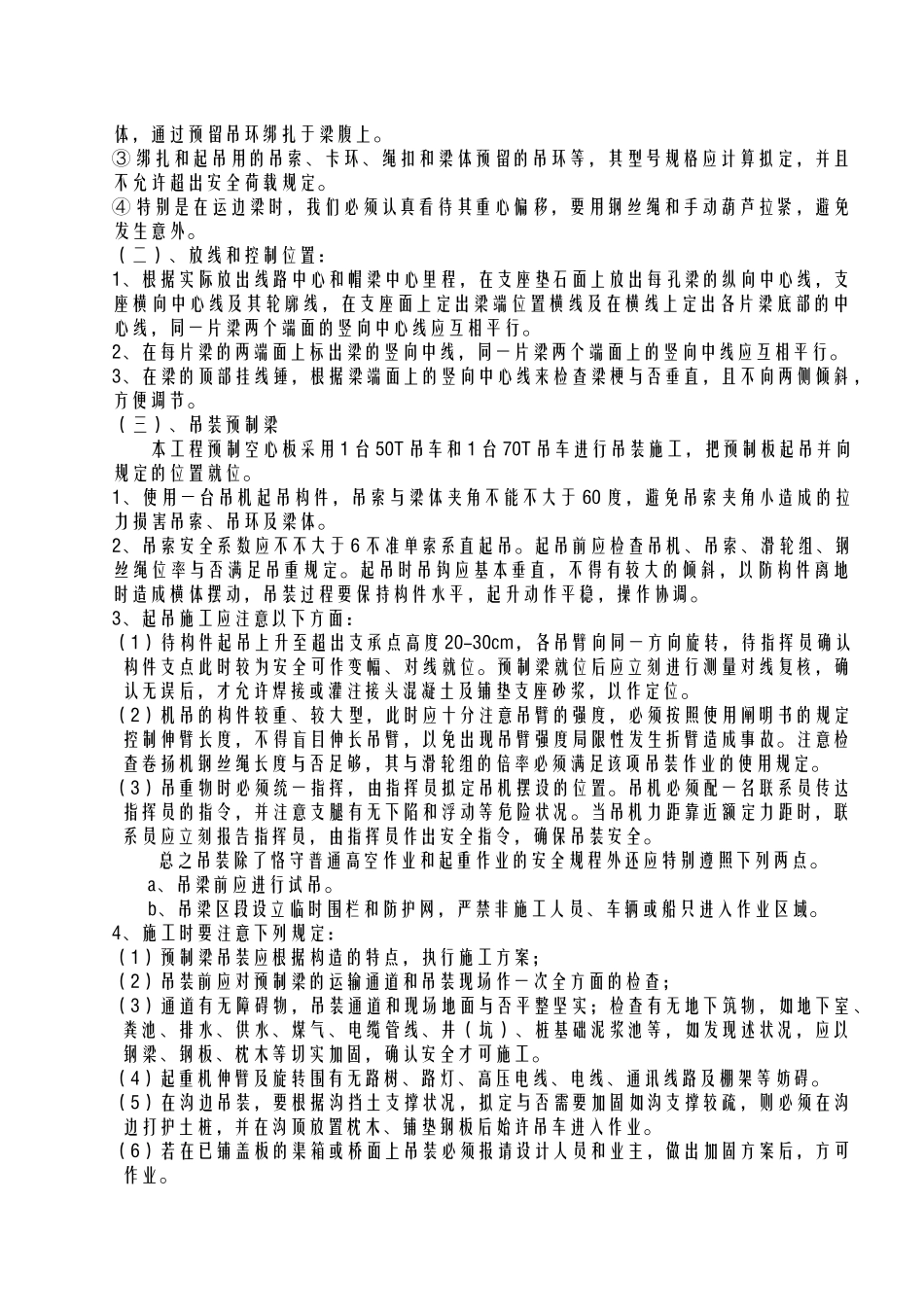

2025年预制梁吊装方案_第3页
3/7
市北二环 C 标新添立交跨线桥预制梁吊装施工方案中铁二十五局第三工程 XX市北二环项目经理部二 0 一一年五月二十九日一、工程名称:市北二环 C 标新添立交跨线桥二、工程概况跨线桥预制空心板梁,板高 0.8m,板底宽 1.24m,板长为 15.96m,中板砼 8.73m3,边板砼 9.33m3,钢筋重量 2.6t,因此,按照最大的吊装重量考虑为边板 27t。共边板 4 边,中板 36 片,总计 40 片。三、作业施工:施工采用封锁施工,夜间 11:00——06:30 半幅封闭新添大道。预制空心板运输运用 2台运梁车运输至新添大道,运用 1 台 50 吨吊车,1 台 70 吨吊车进行吊装作业。1 台 70 吨吊车置于封闭的半幅新添大道上,1 台 50 吨吊车置于 2#台尾处。四、测量对线工作:1、负责测量对线的人员按规定和设计规定,使预制梁平面位置,高程控制符合规定。2、现场监理:本工程在驻地监理的监理协调管理下进行施工,施工人员必须提高监理意识。尊重和服从监理指令,以达成优质、安全、高效。五、作业前的准备:1、预制梁检查:(1)预制梁在移运、堆放、吊装时,移梁运梁必须在预制梁拉压浆之后进行,且必须等压浆强度达成设计强度 75%以上。(2)检查预制梁的实际尺寸,伸出钢筋,吊环的位置及梁体混凝土的质量。如混凝土有裂缝、蜂窝、露筋、毛刺、鼓面、掉角、榫槽等缺点时,均应修补、解决,务使箱梁形状对的、表面光滑,安装时不发生困难。2、墩台帽梁的检查验收:帽梁混凝土的强度,支座垫石砼的强度、支座的质量规定,支撑构造和预埋件的尺寸 、标高、平面位置应符合设计及规的规定,并于其上画上安装轴线(十字交叉线)。3、安装机械设备的检查验收并进行安全技术交底;组织工程技术、质安、设备有关人员到现场进行作业的机具进安全、技术检查验收,确保作业能安全顺利地进行,并对参加作业的人员进行安全技术的交底工作。4、其它准备工作:要根据现场施工条件,拟定吊装次序,沿线运输路线及运输道路应平整,方便满足吊车、运梁车行走和调头,路障应事先拆除。5、晚上 7 点之前 2 台 25 吨吊车和运梁车就位,进行起梁移梁作业。负责运梁的 4 个作业人员 7 点之前到位,配合起梁运梁工作。六、重要工序施工方案:预制空心板运输:1、本工程预制梁为为 16 米长的钢筋混凝土预制空心板。2、运梁方式:采用 2 台 25 吨的吊车提前装车,采用 2 台运梁车运输预制空心板,每辆平板车运输 1 片梁。3、吊装次序:从至乌当...
