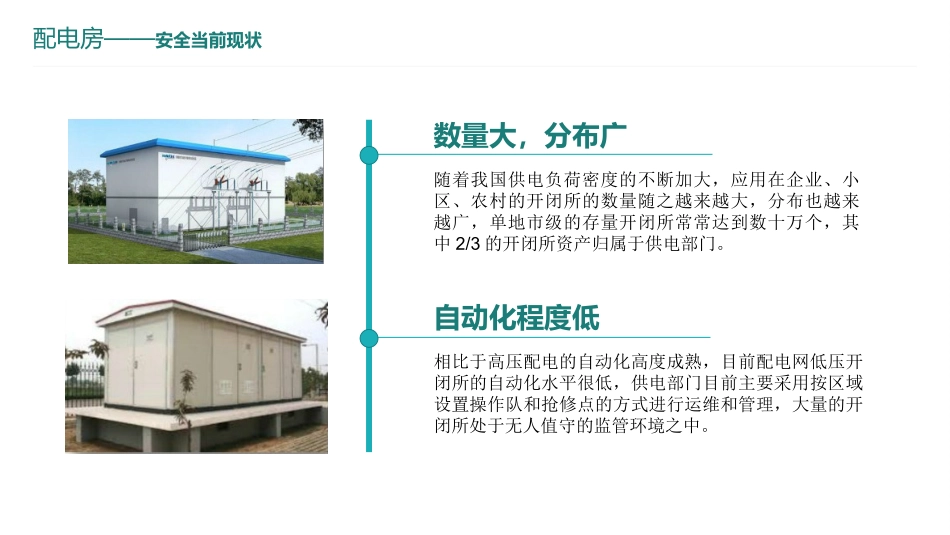

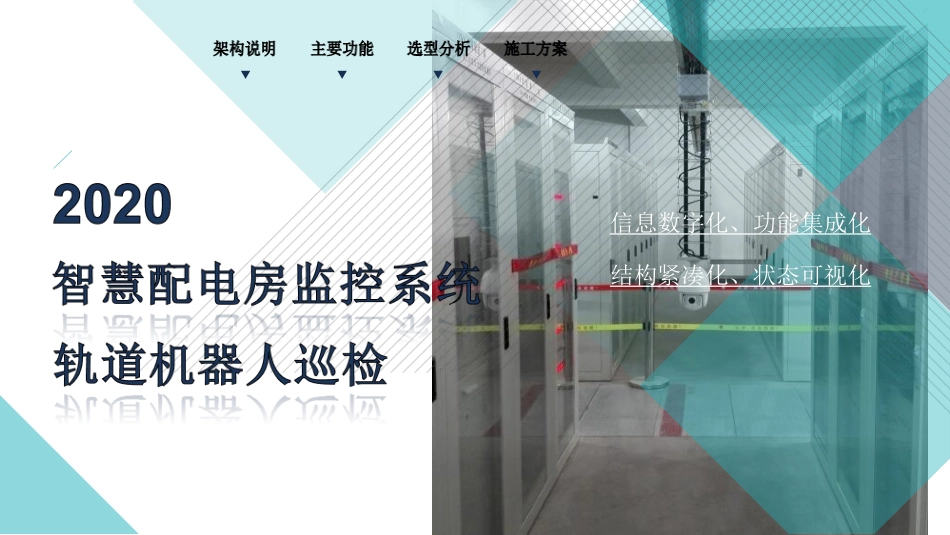

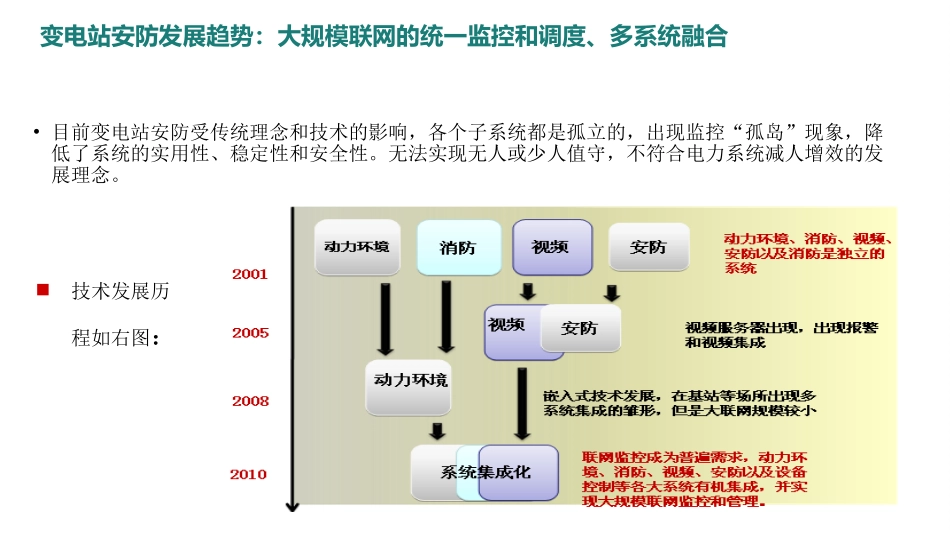

信息数字化、功能集成化结构紧凑化、状态可视化变电站安防发展趋势:大规模联网的统一监控和调度、多系统融合•目前变电站安防受传统理念和技术的影响,各个子系统都是孤立的,出现监控“孤岛”现象,降低了系统的实用性、稳定性和安全性。无法实现无人或少人值守,不符合电力系统减人增效的发展理念。技术发展历程如右图:随着我国供电负荷密度的不断加大,应用在企业、小区、农村的开闭所的数量随之越来越大,分布也越来越广,单地市级的存量开闭所常常达到数十万个,其中2/3的开闭所资产归属于供电部门。相比于高压配电的自动化高度成熟,目前配电网低压开闭所的自动化水平很低,供电部门目前主要采用按区域设置操作队和抢修点的方式进行运维和管理,大量的开闭所处于无人值守的监管环境之中。数量大,分布广自动化程度低配电房——安全当前现状系统概述智能配电房综合监控系统,是对小区、工业园区等变配电场所设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制。智能配电房综合监控系统,对各种监测及报警数据进行分析,实时反映现场设备运行的环境情况、设备本身运行情况,通过联动控制,保证配电房场所的电力设备安全运行。防止因环境改变、非授权活动、设备状态变化等引起的事故,满足配电房远程运维的可靠管控要求。配电房远程运维AI仪表智能识别。轨道机器人智能巡检,运用AI+物联网技术实现24小时智能巡检。配电房智能巡检应用成效巡检效率提升配置机器人前人工巡视276人次696小时配置机器人后机器人巡视20人次60小时人工巡视60人次138小时在配置机器人后:巡检频次增加1.5与3倍工作人次降低71%工作时间下降72%依赖人员的:生理、心理经验、技能可能导致:设备漏巡缺陷误判不受主客观因素影响检测精确、一致性高全天侯巡检、无惰性大数据处理、可追溯内容项目内容项目室内除湿机远程控制以及与湿度联动功能实现对主、副新风机的智能控制。室内空调远程控制以及与温度联动功能,最大支持15路空调控制和32路温度采集。开关柜以及电缆无源无线测温功能,最大支持240路温度监测接入4个变压器三相绕组温度检测和风机运行状态检测馈线回路的温度、电压、电流、功率、功率因数、有功、无功、谐波、电能量采集等消防监控环境监测安防监控智能防凝露灯光控制有害气体SF6/O2、O3、NO、TVOC等有毒有害气体监测、报警以及和通风机联动功能。最大支持15路SF6/O2接入。馈线监测室内灯光远程控制和联动控制功能变压器开关柜智能防凝露接入。无线测温烟雾、温感、明火等火灾消防信息的接入除湿机控制环境温湿度、漏水、水情等信息的接入新风系统红外双鉴、红外对射、震动、门禁等安防相关设备接入空调控制轨道机器人接入仪表识别指针/数码仪表智能识别轨道机器人智能配电房解决方案——联动功能烟感探测器、明火探测器联动风机及摄像机烟感探测器或明火探测器探测到火灾发生时,将报警信号发送至中心平台及移动终端,并强制风机关闭,联动摄像机启动报警录像。温湿度传感器联动风机当温湿度探测器探测到房间内温度高于38度时,自动联动风机启动,实现排风降温,当温度降至30度时,关闭风机。红外双鉴探测器联动摄像机主出入口红外双鉴探测器探测到人员走动或非法入侵时,联动摄像机转动到预置位置,并启动报警录像,发送报警信息至中心平台和移动终端。SF6/O2探测器联动风机当室内六氟化硫气体浓度超标或氧气浓度过低(按预设的数值判定)时,六氟化硫氧气探测器联动风机排风换气,六氟化硫气体浓度超标和氧气浓度回复正常数值时,关闭风机。门磁联动摄像机门磁探测相关门的开关状态,并实时发送至中心平台及移动终端,用户可参照检修、维护工作安排判定门状态是否正常,进一步采取相应措施。可设定当门状态为“开”时联动摄像机预置位置,并启动报警录像。软件平台1)站端系统包含了部署在变配电站、开闭所等低压侧的环境、设备信息采集设备,通过接入各种类型的物联网环境与设备监测传感器,视频监控装置等,利用数据采集设备通过光纤或4/5G无线网络将数据上送到软件平台。2)软件平台软件平台设计基于PCWEB提供变配电站所内设备的状态监测、环境...
