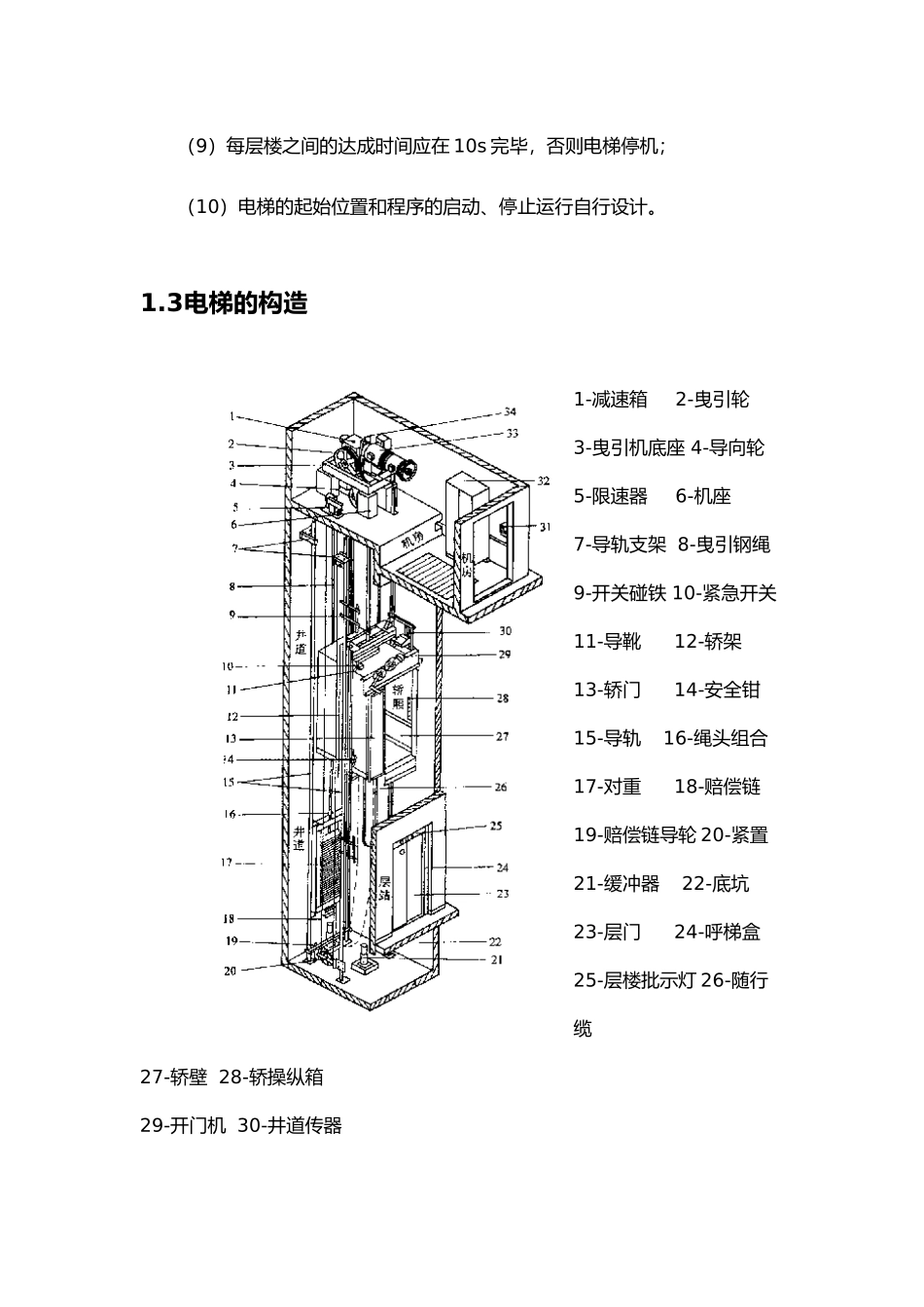

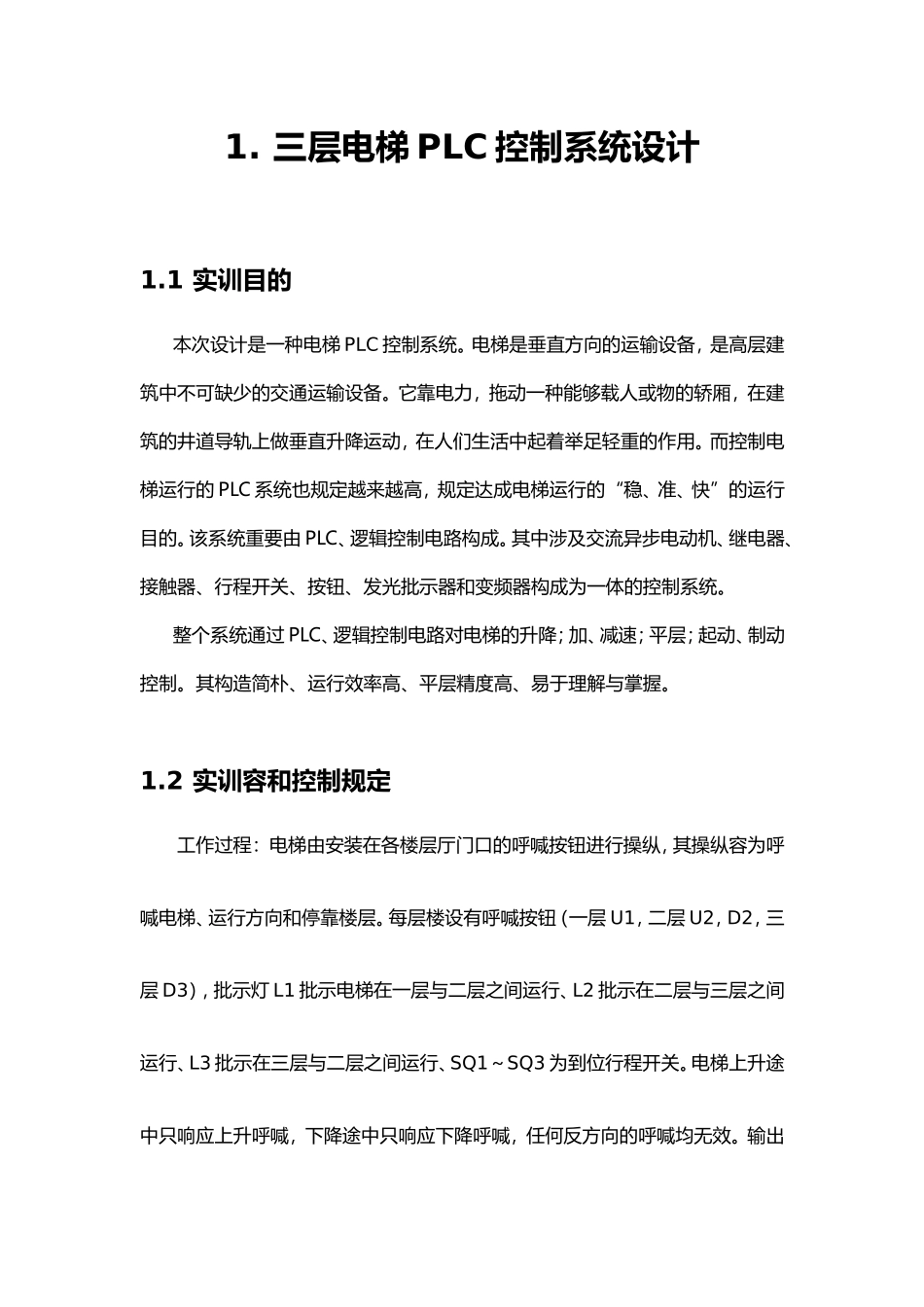

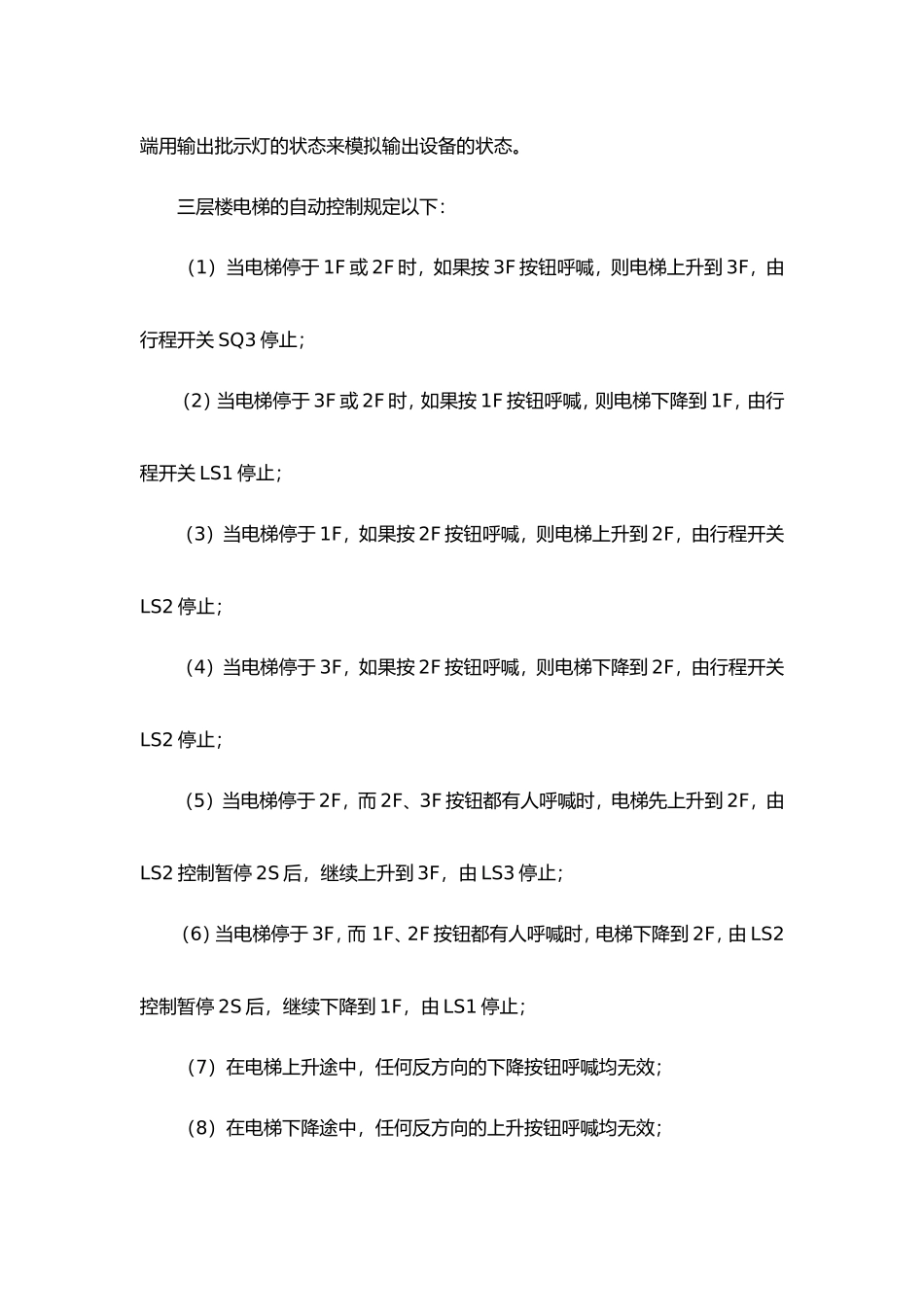

1. 三层电梯 PLC 控制系统设计1.1 实训目的本次设计是一种电梯 PLC 控制系统。电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。它靠电力，拖动一种能够载人或物的轿厢，在建筑的井道导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。而控制电梯运行的 PLC 系统也规定越来越高，规定达成电梯运行的“稳、准、快”的运行目的。该系统重要由 PLC、逻辑控制电路构成。其中涉及交流异步电动机、继电器、接触器、行程开关、按钮、发光批示器和变频器构成为一体的控制系统。整个系统通过 PLC、逻辑控制电路对电梯的升降；加、减速；平层；起动、制动控制。其构造简朴、运行效率高、平层精度高、易于理解与掌握。1.2 实训容和控制规定工作过程： 电梯由安装在各楼层厅门口的呼喊按钮进行操纵，其操纵容为呼喊电梯、运行方向和停靠楼层。每层楼设有呼喊按钮（一层 U1，二层 U2，D2，三层 D3），批示灯 L1 批示电梯在一层与二层之间运行、L2 批示在二层与三层之间运行、L3 批示在三层与二层之间运行、SQ1～SQ3 为到位行程开关。电梯上升途中只响应上升呼喊，下降途中只响应下降呼喊，任何反方向的呼喊均无效。输出端用输出批示灯的状态来模拟输出设备的状态。 三层楼电梯的自动控制规定以下： （1）当电梯停于 1F 或 2F 时，如果按 3F 按钮呼喊，则电梯上升到 3F，由行程开关 SQ3 停止； （2）当电梯停于 3F 或 2F 时，如果按 1F 按钮呼喊，则电梯下降到 1F，由行程开关 LS1 停止； （3）当电梯停于 1F，如果按 2F 按钮呼喊，则电梯上升到 2F，由行程开关LS2 停止；（4）当电梯停于 3F，如果按 2F 按钮呼喊，则电梯下降到 2F，由行程开关LS2 停止； （5）当电梯停于 2F，而 2F、3F 按钮都有人呼喊时，电梯先上升到 2F，由LS2 控制暂停 2S 后，继续上升到 3F，由 LS3 停止； （6）当电梯停于 3F，而 1F、2F 按钮都有人呼喊时，电梯下降到 2F，由 LS2控制暂停 2S 后，继续下降到 1F，由 LS1 停止； （7）在电梯上升途中，任何反方向的下降按钮呼喊均无效； （8）在电梯下降途中，任何反方向的上升按钮呼喊均无效； （9）每层楼之间的达成时间应在 10s 完毕，否则电梯停机； （10）电梯的起始位置和程序的启动、停止运行自行设计。1.3电梯的构造1-减速箱 2-曳引轮 3-曳引机底座 4-导向轮5-限速器 6-机座 7-导轨支架 8-曳引钢绳 9-开关碰铁 10-...
