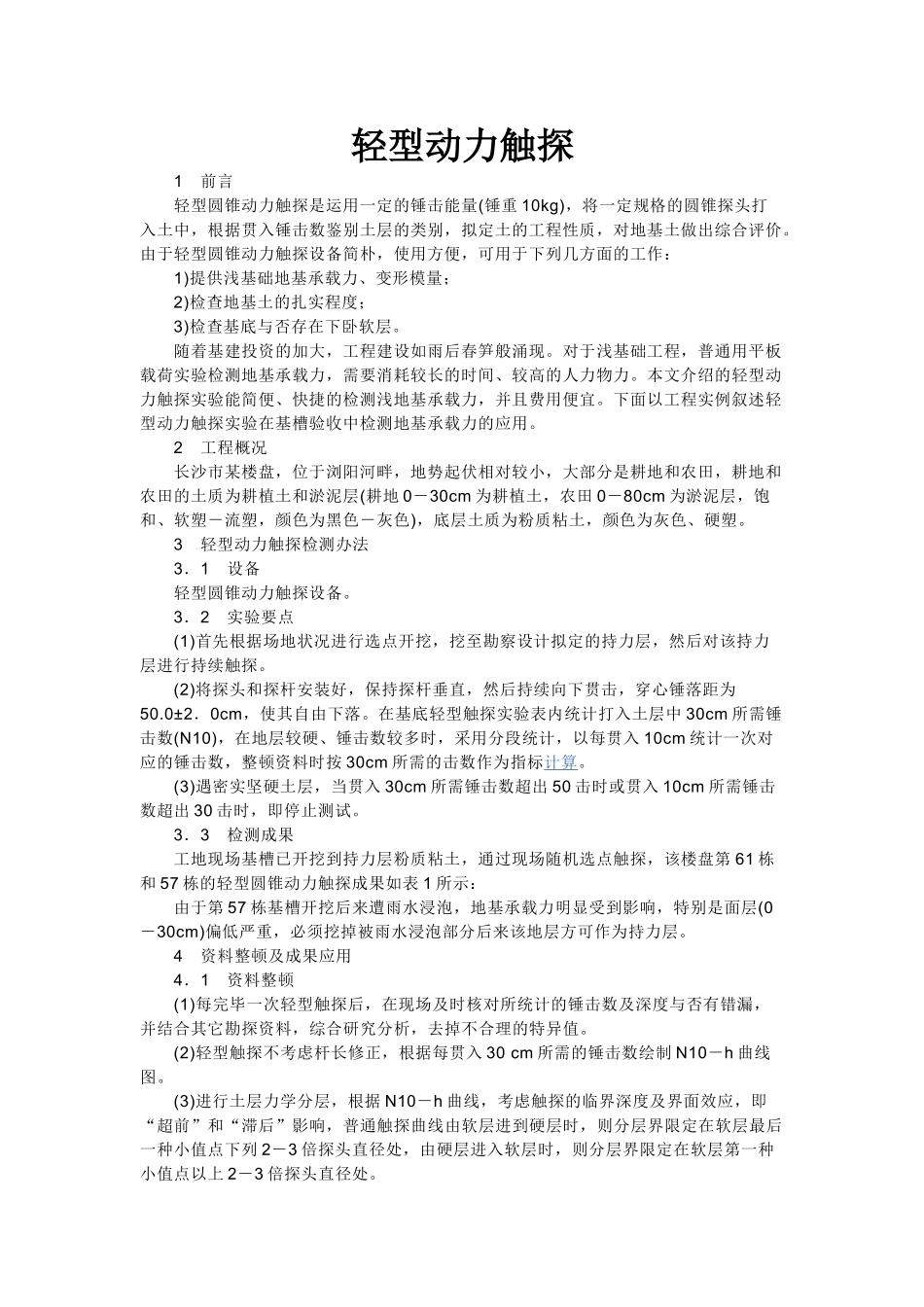

轻型动力触探 1 前言 轻型圆锥动力触探是运用一定的锤击能量(锤重 10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数鉴别土层的类别，拟定土的工程性质，对地基土做出综合评价。由于轻型圆锥动力触探设备简朴，使用方便，可用于下列几方面的工作： 1)提供浅基础地基承载力、变形模量； 2)检查地基土的扎实程度； 3)检查基底与否存在下卧软层。 随着基建投资的加大，工程建设如雨后春笋般涌现。对于浅基础工程，普通用平板载荷实验检测地基承载力，需要消耗较长的时间、较高的人力物力。本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力，并且费用便宜。下面以工程实例叙述轻型动力触探实验在基槽验收中检测地基承载力的应用。 2 工程概况 长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地 0－30cm 为耕植土，农田 0－80cm 为淤泥层，饱和、软塑－流塑，颜色为黑色－灰色)，底层土质为粉质粘土，颜色为灰色、硬塑。 3 轻型动力触探检测办法 3．1 设备 轻型圆锥动力触探设备。 3．2 实验要点 (1)首先根据场地状况进行选点开挖，挖至勘察设计拟定的持力层，然后对该持力层进行持续触探。 (2)将探头和探杆安装好，保持探杆垂直，然后持续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。在基底轻型触探实验表内统计打入土层中 30cm 所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段统计，以每贯入 10cm 统计一次对应的锤击数，整顿资料时按 30cm 所需的击数作为指标计算 。 (3)遇密实坚硬土层，当贯入 30cm 所需锤击数超出 50 击时或贯入 10cm 所需锤击数超出 30 击时，即停止测试。 3．3 检测成果 工地现场基槽已开挖到持力层粉质粘土，通过现场随机选点触探，该楼盘第 61 栋和 57 栋的轻型圆锥动力触探成果如表 1 所示： 由于第 57 栋基槽开挖后来遭雨水浸泡，地基承载力明显受到影响，特别是面层(0－30cm)偏低严重，必须挖掉被雨水浸泡部分后来该地层方可作为持力层。 4 资料整顿及成果应用 4．1 资料整顿 (1)每完毕一次轻型触探后，在现场及时核对所统计的锤击数及深度与否有错漏，并结合其它勘探资料，综合研究分析，去掉不合理的特异值。 (2)轻型触探不考虑杆长修正，根据每贯入 30 cm 所需的锤击数绘制 N10－h 曲线图。 (3)进行土层力学分层，根据 N10－h 曲线，考虑触探的临界深度及界面...
