基站专用空调培训资料VIP免费

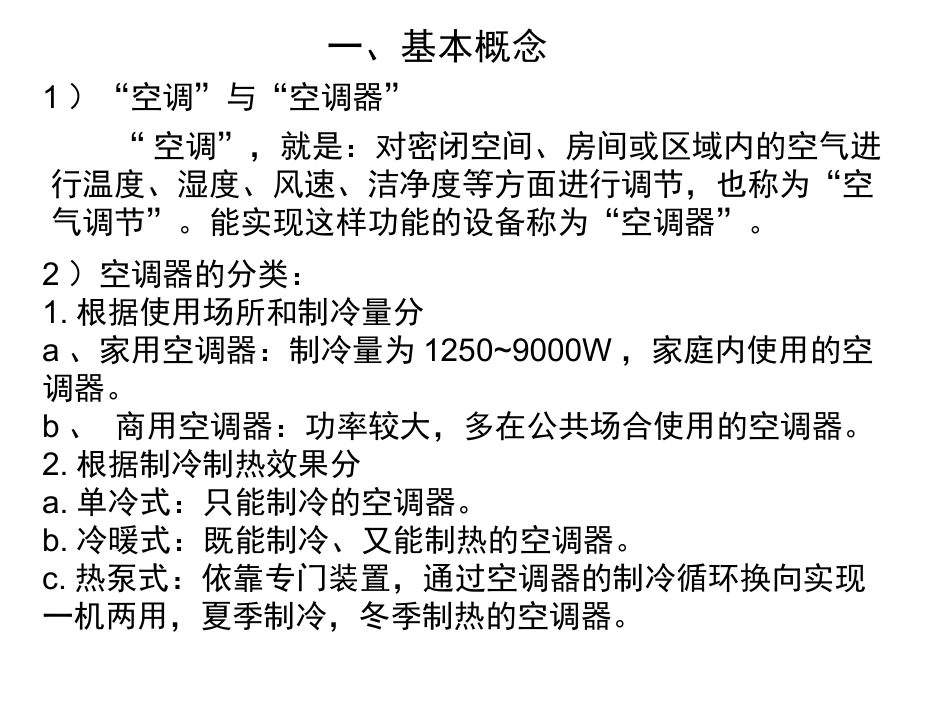

基站专用空调培训资料基站专用空调培训资料广东宜通世纪科技股份有限公司2011年3月28日目录一、空调基本原理1、基本概念及分类2、空调器的基本构成3、空调器的基本工作原理二、空调的简单故障检查和分析1、简单故障的检查方法2、一般故障分析一、基本概念“空调”，就是：对密闭空间、房间或区域内的空气进行温度、湿度、风速、洁净度等方面进行调节，也称为“空气调节”。能实现这样功能的设备称为“空调器”。2）空调器的分类：1.根据使用场所和制冷量分a、家用空调器：制冷量为1250~9000W，家庭内使用的空调器。b、商用空调器：功率较大，多在公共场合使用的空调器。2.根据制冷制热效果分a.单冷式：只能制冷的空调器。b.冷暖式：既能制冷、又能制热的空调器。c.热泵式：依靠专门装置，通过空调器的制冷循环换向实现一机两用，夏季制冷，冬季制热的空调器。1）“空调”与“空调器”d.电热式：在单冷型空调器上增加一组电热丝（加热装置）以到达制热目的的空调器。e.热泵辅助电热式：将电热式和热泵式两种形式结合起来的空调器。3.按系统各部分组合状态分a.整体式：制冷系统集中的窗机。b.分体式：将空调器制冷系统分为室内部分和室外部分，包括分体壁挂式和分体柜式空调器。4.按电源使用方式分：单相（220V）、三相（380V)目前基站专用空调器多为分体式空调器。二、空调器的基本构成空调器四大组成部件节流装置蒸发器压缩机冷凝器室内、外机用铜管进行连接。铜管内流动的是制冷剂。蒸发器构成室内机单元压缩机、冷凝器、节流装置构成室外机单元四大部件中（以松下空调为实例）三、空调器的基本工作原理吸收热量液体气体释放热量空调器的制冷、制暖是通过制冷剂在系统内的状态变化实现的。1、热量转换原理2、制冷剂1）制冷剂是空调系统中的工作介质流体，它通过自身热力状态的循环变化不断与外界发生能量交换，达到制冷、制暖的目的。2）制冷剂能在要求的低温下蒸发，从被冷对象中吸取热量；又能在较高的温度下凝结，向外界排放热量。3）一般常用的制冷剂有R12、R22与R410A等。小型空调器和现时基站专用空调使用的制冷剂多为R22。制冷剂在系统内的流向及状态变化（以制冷为例）：蒸发器压缩机冷凝器节流装置低温低压气态稍低温高压液态高温高压气态低温低压气液混合体放出热量到室外吸收室内热量3、压缩机压缩机是整个空调系统的动力来源（心脏），作用是把从蒸发器过来的低温低压的制冷剂气体压缩成高温高压的气体，并送到冷凝器。4、冷凝器冷凝器的作用是通过与外界的热交换将从压缩机过来的高压、过热的制冷剂蒸气体凝结成常温高压的饱和液体。5、节流装置从冷凝器出来的高压制冷剂液体经节流装置后，压力降低，然后进入蒸发器中节流装置（毛细管）从冷凝器过来到室内机蒸发器6、蒸发器制冷剂经过节流装置降压后在这里蒸发吸热变成气体制冷D—连接到压缩机的排气口C—连接到外机换热器的管路接口S—连接到压缩机吸气口E—连接到室内换热器管路接口制暖（1）制冷/制暖的转换7、空调系统工作流程图（2）制冷（3）制暖●电流断路器跳闸或保险丝烧断？●电源线是否松脱？●是否正确的使用定时功能？●电压是否正常？问题检查空调器不空调器不能运转能运转二、简单故障的检查方法●温度设定是否合适？●空气过滤网是否肮脏？●空气吸入口及吹出口是否受阻？●门窗是否关闭？测量温度差：运转15分钟后，空气吸入口与吹出口的制冷温度相差8℃或以上，制暖时相差14℃或以上即为正常。空调器不能有效的制冷或制暖室内机停止运转●制暖状态当室外温度低或湿度大时，凝霜将会聚集在室外机上，除霜时不送风●制冷状态（自动风量时）室内机重复停止与运转，以检查室内温度●抽湿状态（自动风量时）室内机重复停止与运转，以达到抽湿的目的发出杂音●空调器停止运转时，会发出声响。这是机内制冷剂反向流动造成的。●空调器将因温度的改变而膨胀或收缩，而发出声音。●水流声是制冷剂流动的声音。制暖时有时室外机漏水●制暖时室外机会结霜。除霜时，凝霜融化为水和水蒸气，因而有水流出及水蒸气现象。电源引起的故障电源电压太低或太高，频率异常等:（电源电压超过适用范围时，空调机开机后...
