2025年桩基础设计计算书VIP免费

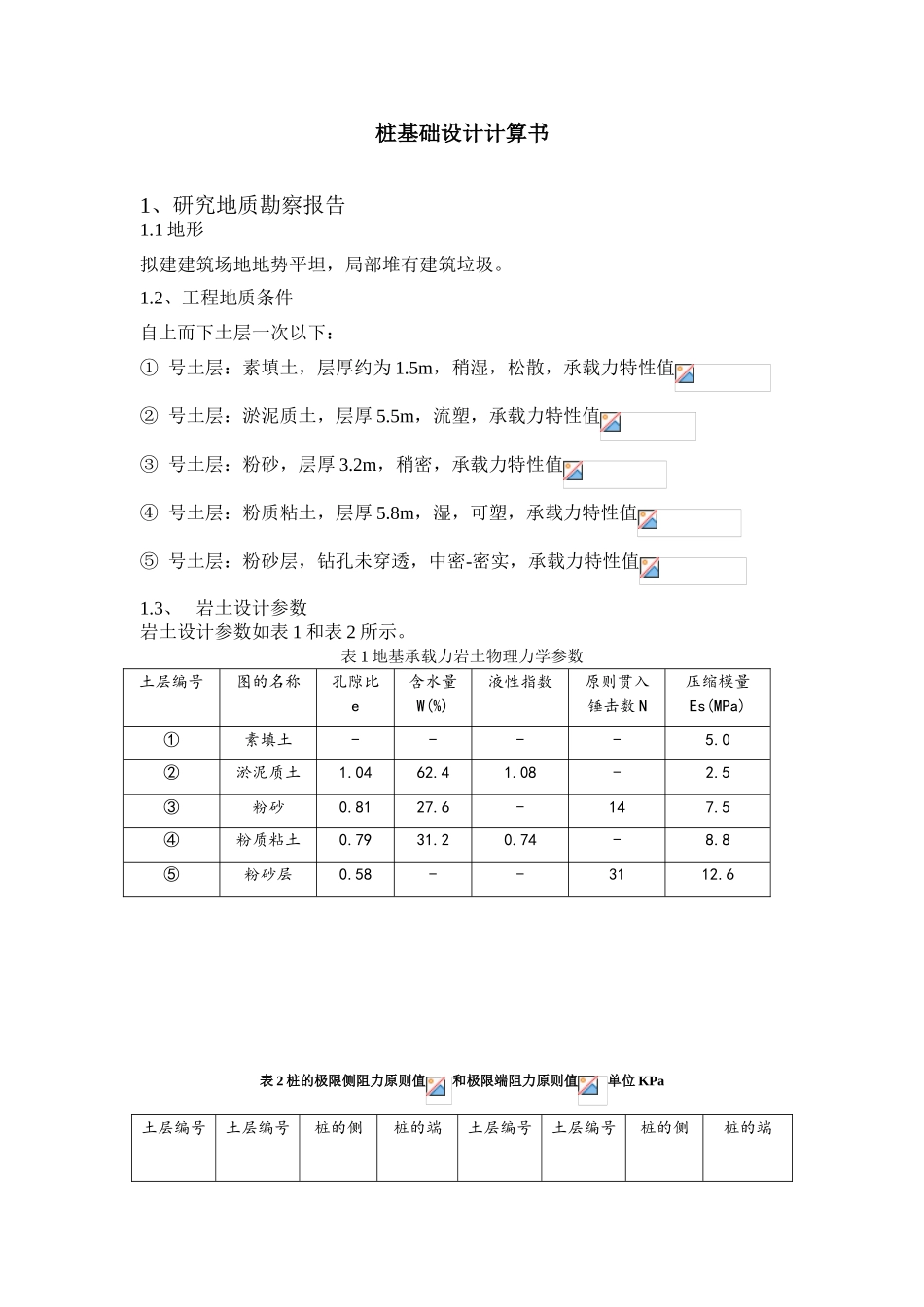

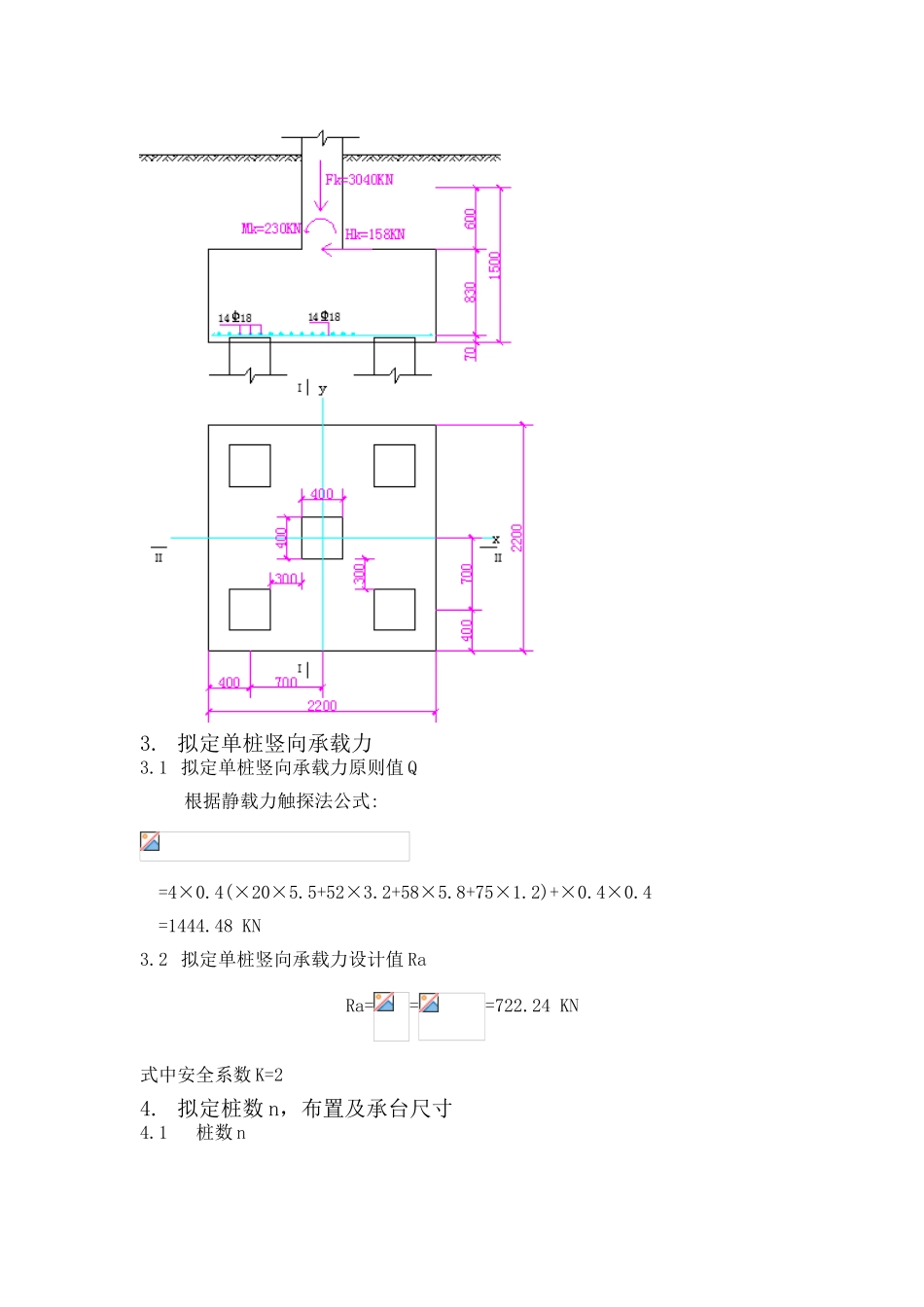

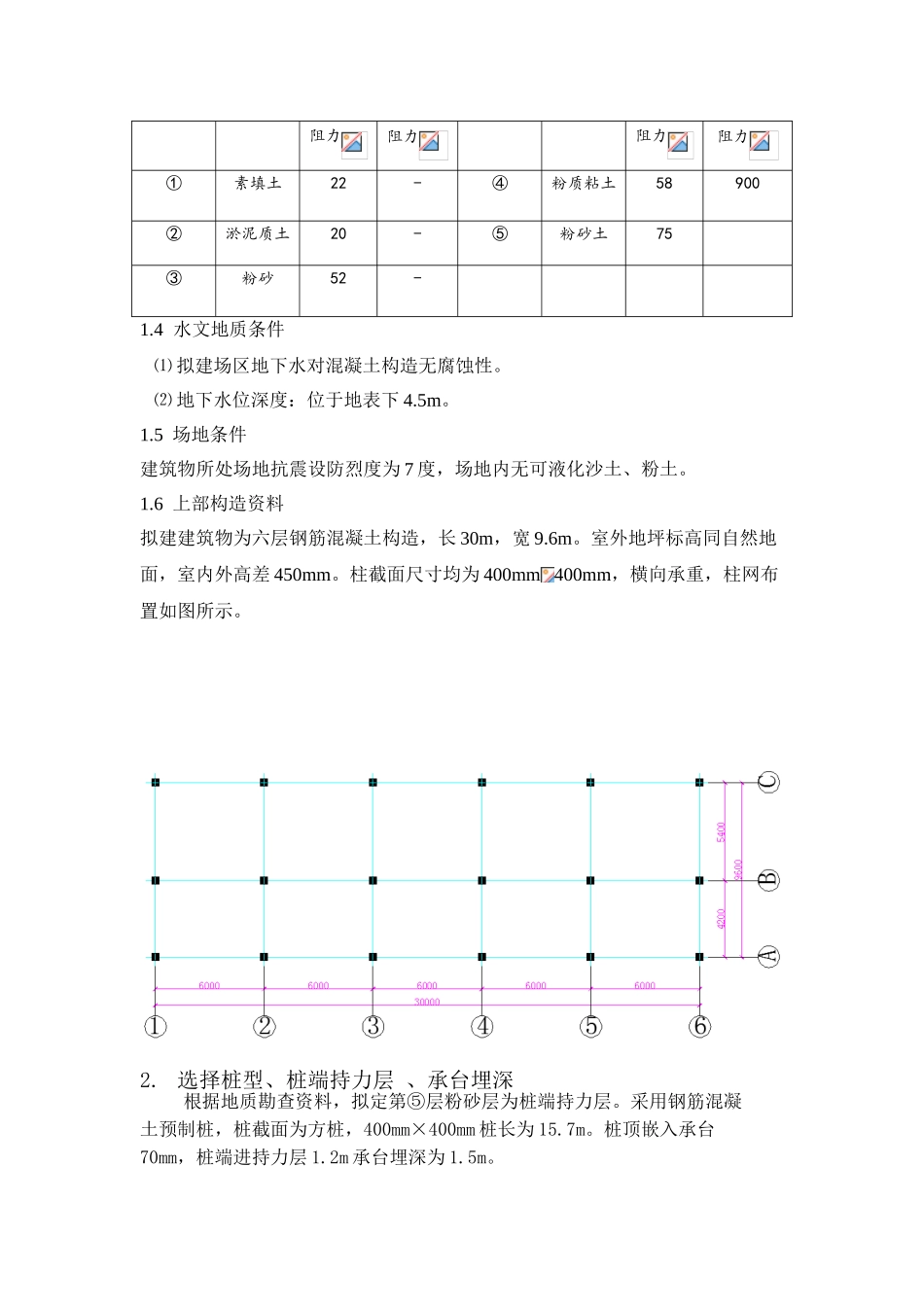

桩基础设计计算书 1、研究地质勘察报告1.1 地形拟建建筑场地地势平坦，局部堆有建筑垃圾。1.2、工程地质条件自上而下土层一次以下：① 号土层：素填土，层厚约为 1.5m，稍湿，松散，承载力特性值② 号土层：淤泥质土，层厚 5.5m，流塑，承载力特性值③ 号土层：粉砂，层厚 3.2m，稍密，承载力特性值④ 号土层：粉质粘土，层厚 5.8m，湿，可塑，承载力特性值⑤ 号土层：粉砂层，钻孔未穿透，中密-密实，承载力特性值1.3、 岩土设计参数岩土设计参数如表 1 和表 2 所示。表 1 地基承载力岩土物理力学参数土层编号图的名称孔隙比e含水量W(%)液性指数原则贯入锤击数 N压缩模量Es(MPa)①素填土----5.0②淤泥质土1.0462.41.08-2.5③粉砂0.8127.6-147.5④粉质粘土0.7931.20.74-8.8⑤粉砂层0.58--3112.6表 2 桩的极限侧阻力原则值和极限端阻力原则值单位 KPa土层编号土层编号桩的侧桩的端土层编号土层编号桩的侧桩的端阻力阻力阻力阻力①素填土22-④粉质粘土58900②淤泥质土20-⑤粉砂土75③粉砂52-1.4 水文地质条件 ⑴ 拟建场区地下水对混凝土构造无腐蚀性。 ⑵ 地下水位深度：位于地表下 4.5m。1.5 场地条件建筑物所处场地抗震设防烈度为 7 度，场地内无可液化沙土、粉土。1.6 上部构造资料拟建建筑物为六层钢筋混凝土构造，长 30m，宽 9.6m。室外地坪标高同自然地面，室内外高差 450mm。柱截面尺寸均为 400mm 400mm，横向承重，柱网布置如图所示。2. 选择桩型、桩端持力层 、承台埋深 根据地质勘查资料，拟定第⑤层粉砂层为桩端持力层。采用钢筋混凝土预制桩，桩截面为方桩，400mm×400mm 桩长为 15.7m。桩顶嵌入承台70mm，桩端进持力层 1.2m 承台埋深为 1.5m。3. 拟定单桩竖向承载力3.1 拟定单桩竖向承载力原则值 Q根据静载力触探法公式: =4×0.4(×20×5.5+52×3.2+58×5.8+75×1.2)+×0.4×0.4 =1444.48 KN3.2 拟定单桩竖向承载力设计值 RaRa===722.24 KN式中安全系数 K=24. 拟定桩数 n，布置及承台尺寸4.1桩数 n 最大轴力原则值， 初步估算桩数，由于柱子是偏心受压，考虑一定的系数，按规范取 1.1～1.2。先不考虑承台质量，因偏心荷载，桩数初定为：取 n=44.2柱的中心距 按规范，桩的最小中心距为 3～4d，s=1.2m～1.6m，综合考虑后，s=1.4m。柱的布置按矩形式排列。4.3承台尺寸拟定 根据构造规定，a=1.4+0.4×2=2.2m b=1.4+0.4×2=2.2m临时设计埋深为 1.5m，承台厚 0.9m，桩顶...
